Numerical simulation of multiphase flow in oxygen bottom-blowing copper melting furnance
-
摘要: 在铜的富氧底吹熔池熔炼过程中，熔池内的多相流动决定了颗粒下料、传热传质及化学反应速率。本文建立了包含气泡、铜锍、渣的三相数学模型，并通过水力学模型实验对数学模型进行了验证。对不同气流速度、铜锍深度、渣层厚度进行了数值模拟，研究炉内渣眼尺寸、旋流强度及漩涡位置等情况。结果表明，随着气流速度增大，气泡流对熔池的搅拌程度逐渐强烈，气泡弥散程度降低，但气流速度过大容易造成熔体喷溅。铜锍深度越大，旋涡搅拌面积越大，旋流强度越大，渣层变短变厚，有利于排渣，但熔池深度增大到一定程度时渣眼直径急剧减小，并且铜锍卷渣程度增大。随着渣层厚度增加，铜锍层内气泡尺寸增大，渣眼尺寸急剧减小，甚至消失，漩涡同时出现在铜锍和渣层内，导致卷渣严重。Abstract: During the oxygen-enriched bottom blown copper smelting process, multiphase flow in the molten pool determines the particle feeding, heat transfer, mass transfer, and chemical reaction rate. In this paper, a three-phases mathematical model including air bubble, copper matte and slag was established. The model was further verified through a hydraulic model experiment. Numerical simulations under different airflow rates, copper matte depths and slag layer thicknesses were conducted to investigate the size of the plume eye, swirl intensity and position of the vortex. The results show that as the air flow velocity increases, the stirring from bubble flow to the bath is enhanced and bubble dispersion is decreased, but excessive airflow speed is easy to cause melt splash. The stirring area of the vortex and the swirl intensity increase with copper matte depth. The slag layer becomes shorter and thicker, which is beneficial for slag-off. However, the diameter of the plume eye decreases sharply, and the degree of copper matte slag increases when the depth of molten poll increase to a certain extent. With the increase of the slag layer thickness, the bubble size in the copper matte layer increases, while the plume eye size decreases sharply or even disappears. Vortexes appeare in both the copper matte and slag layers, resulting in serious slag entrapment.
-
近年来, 利用钢中的细小第二相粒子(夹杂物[1]或/析出物[2]或/外加的微小粒子[3-4])作为非均质形核质点, 弥散细化非金属夹杂物以及促进晶内铁素体形核细化组织的“微小颗粒冶金”研究受到重视, 对提高钢的性能起到很大作用.但目前人们对微小颗粒在钢铁熔体中的基本热力学问题研究很少, 仍采用块体材料的性质代替微小颗粒的性质来进行研究, 影响结果的准确性.鉴于洁净钢冶金技术的快速发展趋势, 准确理解纳米级超细颗粒在钢铁熔体中的特殊行为显得十分必要.通常, 钢中的Al2O3夹杂物属于块体材料尺度范畴, 严重影响钢材的力学性能, 其熔点高, 在钢液中呈固态形式存在.当Al2O3尺寸细化至纳米级后, 不仅可减轻其危害作用, 而且对提高钢的综合力学性能起到有利作用, 如超细粒子作为基体的形核核心(凝固或固态相变)或者钉扎晶界阻碍晶粒长大(固态相变), 从而达到细化基体组织而获得的强韧化作用等[4-5].与块体尺度的Al2O3相比, 纳米Al2O3的溶解度增加, 影响其在钢液中的溶解反应平衡, 进而影响钢液的[O]含量, 也即影响钢的洁净度; 另外, 纳米Al2O3熔化温度(熔点)降低, 那么在钢液温度下是否仍能保持固态形式(关系到其能否作为新相非均质形核核心), 这些都是必须探讨的问题.笔者在分析铁液中Al2O3纳米颗粒溶解和熔化过程的基础上, 对纳米Al2O3在铁液中的溶解反应平衡常数(元素平衡溶度积)和熔化温度(熔点)进行了推导和计算, 获得了对Al2O3纳米颗粒在铁液中溶解和熔化过程的基本认识, 为进一步研究钢铁熔体中纳米尺度颗粒的行为以及高洁净钢冶金的理论问题提供一些基础.
1 纳米Al2O3在铁液中的溶解平衡热力学
宏观系统的热力学研究已非常完善, 但不适合于描述纳米尺度体系的热力学性质.在宏观热力学平衡体系中, 不考虑外场影响时, 内能可表示为U=TS-PV+μN.对于纳米尺度体系, T. L. Hill引入一个被称为“subdivison energy”的新物理量W来反映材料尺寸对热力学的影响, 提出纳米尺度体系的内能表达式为Unano=(TS-PV+μN)+W[6-7], 吉布斯自由能可表示为ΔGnano=ΔH–T(ΔS)+[Σ(μ·dn)]+(E·dN), 式中E·dN相当于纳米尺度体系带来的额外能量变化, E为体系中类似于化学势μ的能量, 在此可称为纳米势(nanopotential), N为体系中纳米颗粒的数量, E·dN与纳米颗粒的尺寸有关.对于一个化学反应过程, 如果有纳米尺度的颗粒参加, 则反应过程的能量变化不同于常规体系, 必然会对化学反应的平衡程度(限度)产生影响.下面以纳米Al2O3在铁液中的溶解为例予以探讨.
假设有以下两个反应, 反应式(1)和式(2)分别表示常规尺度和纳米尺度的Al2O3颗粒的溶解反应:
(1)
(2) 对于反应(1), Gibbs变化可根据常规热力学数据计算, ΔG(1)=ΔH–T(ΔS)+Σ(μ·dn), 进而可求解反应的平衡常数K(1).对于反应(2), 为纳米颗粒的溶解平衡, 由于溶解过程反应物的界面能高, 即E·dN较大, 与常规的Gibbs变化相比, E·dN不可忽略, 其溶解反应总的Gibbs变化应为ΔG(2)=ΔG(1)+E·dN.所以, 反应(1)和式(2)的平衡常数可分别表示为:
(3)
(4) 设常规颗粒和纳米的Al2O3均以纯物质为标准态, 则其活度为1, 反应(1)和反应(2)的溶解元素平衡溶度积可表示为:G(1)
(5)
(6) 将式(6)除以式(5), 可得:
(7) 从式(5)、式(6)和式(7)可以看出, 要计算纳米Al2O3在铁液中的溶解热力学平衡关系, 需首先确定E·dN的数据.由于纳米颗粒的不稳定性, 实验测量工作很难, 目前没有任何这方面的实验测量数据.从大量关于纳米热力学的研究来看, 确定纳米体系的热力学性质比较理想的方法是采用分子动力学进行模拟.本文采用近似处理的界面能方法对纳米Al2O3的溶解平衡进行计算.由于纳米材料尺寸小, 导致界面能显著增加, 增加量可用式(8)来近似处理:
(8) 式(8)中σ为Al2O3与铁液间的界面张力; 为纳米Al2O3相对其常规颗粒的比表面积增量.将式(8)代入式(7):
(9) 假设铁液中Al2O3的质量分数为0.01%(基于一般钢液中夹杂物含量为0.01%左右而假定的, 当然质量分数也对溶解平衡有影响, 在此不进行探讨), 形状为球形, Al2O3实密度为4.0×103kg/m3; 其中, Al2O3纳米颗粒的半径为10nm, 常规颗粒Al2O3的半径为10μm.则1kg铁液中所含纳米颗粒Al2O3的数量N为5.97×1015, 比表面积为7.5m2; 所含常规颗粒Al2O3的数量N为5.97×106, 比表面积为7.5×10-3m2.所以, Al2O3纳米颗粒比常规颗粒Al2O3的比表面积的增加量ΔA近似等于7.5m2.理论上讲, σ实际上受颗粒尺寸影响, 这一问题目前还无研究定论, 在此, 以常规颗粒Al2O3与铁液间的界面张力近似替代, 取为2.30J/m2, 可得σ·ΔA=17.25J.将该值代入式(9)中, 可得铁液温度为1873K时(基于一般钢液温度约为1873K左右而假定的, 当然铁液温度也对溶解平衡有影响, 在此不进行探讨), 纳米Al2O3与常规颗粒Al2O3平衡溶度积之比:
(10) 铁液中常规颗粒Al2O3的平衡溶度积[8]为[Al]2· [O]3=4.53×10-13, 所以, 可得温度为1873K的铁液中, 质量分数为0.01%、半径为10nm的Al2O3颗粒的平衡溶度积为[Al]2·[O]3=4.535×10-13.同理, 可计算出0.01%质量分数、半径为1nm的Al2O3颗粒的平衡溶度积为[Al]2·[O]3=4.5805×10-13, 此时平衡溶度积与常规颗粒Al2O3的平衡溶度积之比为1.011.表 1列出了1873K的铁液中, 质量分数为0.01%、不同粒径的Al2O3的平衡溶度积计算结果.从表 1可以看出:随着Al2O3纳米颗粒粒径的减小, 其溶解元素的平衡溶度积不断提高; 而且粒径越小, 平衡溶度积提高的幅度越大.
表 1 不同粒径Al2O3在铁液中的平衡溶度积（mass% = 0.01, T = 1873K）
2 纳米Al2O3在铁液中的熔化
2.1 纳米材料熔化过程分析
材料的熔化过程即为液体(熔体)的非均匀形核过程, 形核起始于材料的表面或亚晶界处, 因为表界面处原子自由能较高, 有利于作为熔体非均匀形核的场所.因此, 材料的熔化过程在很大程度上取决于单位体积中的外表面和内界面面积总和(比表面积), 比表面积愈大, 非均匀形核位置愈多, 熔化温度就愈低.纳米材料存在大量表面或内界面, 其比表面积较常规颗粒材料大很多, 对熔化过程产生重要影响, 使其熔化温度降低.
对于纳米颗粒, 研究得到熔化温度与结合能之间存在T=CE[9]关系, 式T中为纳米颗粒的熔化温度, E为原子结合能, C为常数.从该式可以看出, 纳米颗粒熔化温度下降的物理本质是材料尺寸减小导致比表面积增大, 表面原子数增多, 材料热稳定性下降, 原子结合能减小, 熔化时需要吸收的热量减小.当材料的尺度下降至纳米级(≤100nm)甚至更小时, 其热稳定性在某一临界尺寸时将发生突变性下降.当然, 不同种类的材料, 热稳定性发生突变性下降的程度不同, 所以熔化温度发生突变时的临界尺寸也不同.实验表明, 大块Pb熔化温度为600K, 20nm的Pb微粒熔化温度降低288K[10]; 大块Au熔化温度为1336K, 5nm的Au微粒熔化温度急剧下降至1100K[11].
纳米结构材料是由纳米颗粒通过一定制备方式组合而成的, 所以其熔化温度实际为纳米颗粒的熔化温度, 但其熔化过程不同于纳米颗粒, 可用图 1示意其熔化过程.图 1中, 假设纳米结构材料由A、B两种纳米粒子构成, A和B粒子的半径分别为r1和r2, 熔化温度分别为T1和T2, 对应的相同物质的常规块体材料A和B的熔点分别为TA和TB.如图, 对于半径为r1的粒子A, 当吸热后粒子温度达到熔化平衡温度T1时, 粒子发生熔化, 随后粒子不断吸热, 温度恒定在T1.由于纳米尺度实际是材料的亚稳态尺度, 所以由纳米颗粒组成的纳米结构材料在平衡温度T1时, 彼此相邻的纳米颗粒的晶界要发生迁移、合并及长大(若单个纳米颗粒内部存在亚晶界, 则亚晶界也要发生合并长大), 即发生纳米尺度向常规块体尺度的转变过程.例如, 当纳米粒子A经过升温过程的粗化长大(与相邻纳米颗粒合并), 尺寸达到常规块体尺度后, 其熔化温度也就达到了同质块体材料A的熔点TA.所以, 对于纳米结构材料中的A纳米颗粒来讲, 在T1温度时, 实际是发生两个过程, 一是A纳米颗粒本身的熔化过程, 另一是A纳米颗粒(与其周围纳米颗粒A或B发生晶界迁移、合并)的粗化长大转变过程, 原因在于纳米结构材料中的纳米粒子是处于相邻粒子的束缚态中, 其熔化过程必然受到相邻纳米粒子的影响, 而对于自由态(单个纳米颗粒)的纳米颗粒, 则没有粒子的长大过程.
本文探讨铁液中的Al2O3纳米颗粒的熔化过程与上述纳米材料的熔化过程存在很多相同之处, 也有不同之处.在此基于以下3点来对Al2O3纳米颗粒在铁液中的熔化进行分析:首先, Al2O3纳米颗粒熔化过程所处的环境是铁液, 而不是通常测定物质熔点的空气环境, 为了对比, 后文同时计算了空气中Al2O3纳米颗粒的熔化温度; 第2, Al2O3纳米颗粒相当于自由态(单个纳米颗粒)的纳米颗粒, 不是纳米结构材料, 所以对于Al2O3纳米颗粒熔化过程的探讨, 不考虑纳米粒子长大、尺寸变化而带来熔化温度的升高问题; 第3, 此处只讨论Al2O3纳米颗粒的熔化, 而由于铁液作用带来的溶解问题已在前文阐述.
2.2 Al2O3纳米颗粒的熔化温度推导及计算
根据热力学凯尔文(Kelvin)[12]公式, 微小颗粒的蒸气压与半径之间有以下关系:
(11) 式(11)中p*nano为纳米颗粒的饱和蒸气压; p*0为常规块体材料的饱和蒸气压; σs-l为纳米颗粒熔化时的固-液界面张力; r为纳米颗粒半径; ρ为颗粒密度; M为颗粒物质的分子量; Tnano为纳米颗粒的熔化温度; R为理想气体常数.
对于纯物质熔化时的固、液两相平衡, 克莱贝隆(Clapeyron)方程描述了物质所处的外压对其熔点的影响:
(12) 式(12)P中为纯物质熔化平衡时的外压; T为纯物质的熔化温度(熔点); ΔHf为纯物质的摩尔熔化热; ΔVm为熔化时的摩尔体积变化.该式表明了纯物质熔化时外压对其熔点的影响, 外压越低则熔点越低.由于物质熔化时其饱和蒸气压与外压相等, 方向相反, 所以式(12)又可以理解为:在相同外压下, 饱和蒸气压越大的物质, 熔化温度越低.因此, 将式(12)中的外压P用物质的饱和蒸气压p*代换, 则式(12)可以改写成式(13):
(13) 式(13)中P*为纯物质熔化平衡时的饱和蒸气压, 其他符号含义同式(12).式(13)表明了纯物质熔化时饱和蒸气压对其熔点的影响, 这是与Clapeyron方程不同的.
以纳米颗粒和常规块体为上下限对式(13)进行定积分, 由于固体的摩尔体积远小于气体的摩尔体积, 可以忽略, 气体以理想气体处理, 则ΔVm=Vg-Vs≈
(14) 式中T0为常规块体材料的熔化温度.
联立式(11)与式(14)可得:
(15) 从式(15)可以看出, 纳米颗粒的熔化温度与纳米颗粒半径r、固-液界面张力σs-l、摩尔熔化热ΔHf、颗粒密度ρ以及分子量M有关.
由于ΔVm=M/ρ, 所以式(15)又可表示成如下式(16)形式, 这与Couchman P R等人[13]关于材料尺寸与熔化温度关系的研究结果是一致的.
(16) 利用式(15)可以计算不同粒径的Al2O3纳米颗粒在空气、铁液中的熔化温度.表 2为计算所用到的相关数据[14], 由于温度对ΔHf影响较小, 视ΔHf为常量; 对于空气中的Al2O3纳米颗粒, 其熔化时的固-液界面张力为σs-l=σAl2O3, s-空气-σAl2O3, l-空气=0.21对于铁液中的Al2O3纳米颗粒, 其熔化时的固-液界面张力为σs-l=σAl2O3, s-铁液-σAl2O3, l-铁液=0.48.将表 2数据及空气、铁液中的σs-l数据待入式(15), 计算出不同粒径的Al2O3纳米颗粒在空气或铁液中的熔化温度, 如表 3所示.
表 2 Al2O3纳米颗粒的熔化温度计算所用数据
表 3 纳米Al2O3在空气及铁液中的熔化温度计算值
利用表 3数据绘制出纳米Al2O3的熔化温度(熔点)随半径的变化趋势如图 2所示.从表 3及图 2可以得出, 随着Al2O3纳米颗粒粒径减小, 其熔化温度逐渐降低, 粒径越小, 熔化温度下降的幅度越大, 而且, 相同粒径的纳米Al2O3颗粒在铁液中的熔化温度低于其在空气环境中的熔化温度.另外, 随着Al2O3纳米颗粒粒径不断增大, 其在空气和铁液中的熔化温度差异不断减小.
3 结论
由于纳米颗粒的小尺寸效应, 导致其热力学性质不同于常规尺度材料, 本文尝试用近似计算纳米颗粒的界面能增加量的方法探讨了纳米Al2O3颗粒在铁液中的溶解平衡和熔化温度(熔点)问题, 得出以下几点结论:
(1) 纳米Al2O3在铁液中的平衡溶度积随颗粒半径的减小而逐渐增加, 而且颗粒越小, 平衡溶度积增加的幅度越大, 计算表明半径为0.1nm的Al2O3颗粒比块体Al2O3的平衡溶度积增加11.71%.
(2) 纳米Al2O3的熔化温度(熔点)随颗粒半径的减小而逐渐降低, 颗粒越小, 熔化温度降低的幅度越大, 且相同粒径的纳米Al2O3在铁液中的熔化温度低于其在空气中的熔化温度, 计算表明半径为1nm的Al2O3颗粒在空气和铁液中的熔化温度分别为1849K和1267K, 比块体Al2O3的熔化温度分别下降了454K和1036K.
(3) 用近似计算纳米颗粒的界面能增加量的方法可以给出纳米颗粒溶解与熔化热力学变化的基本趋势, 但计算结果存在一定误差, 目前较为恰当的方法是采用分子动力学方法模拟计算其热力学性质, 这是下一步应深入研究的问题.
-
![]()
图 1 三维模型（a）及喷口区横截面网格(b)
Fig 1. 3D model (a) and cross-sectional mesh of nozzle area (b)
![]()

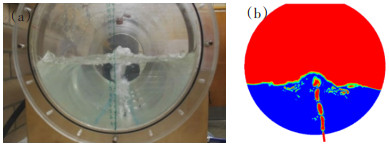

图 2 实验结果(a)与模拟结果(b)对比
Fig 2. Comparison of experimental (a) and simulation (b) results
![]()
图 4 不同网格数量下监测点速度变化
Fig 4. Velocity changes of monitoring point under different grid numbers
![]()
图 7 空气-铜锍-渣的流线图示（a）、三相分布图示（b）、三维液面波动图示（c）和渣相分布图示（d）
Fig 7. Contour of air-copper matte slag streamline (a), three-phase (b), three-dimensional liquid level fluctuation (c), and slag phase (d)
![]()
图 8 不同气流速度下三相分布图及流线图示
Fig 8. Contour of three phases and streamline under different air flow rate
![]()
图 9 不同气流速度液面波动高度和渣眼直径
Fig 9. Height of surface fluctuation and size of plume eye under different air flow rate
![]()
图 11 不同铜锍深度下三相分布及流线图示
Fig 11. Contour of three phases and streamline under different matte depth
![]()
图 12 不同铜锍深度下液面波动高度和渣眼直径
Fig 12. Height of surface fluctuation and size of plume eye under different matte depth
![]()
图 14 不同渣层厚度下三相分布图示及流线图示
Fig 14. Contour of three phases and streamline under slag with different thickness
-
[1] 翟秀静, 谢峰. 重金属冶金学[M]. 2版. 北京: 冶金工业出版社, 2018: 39-52. [2] WANG Q M, GUO X Y, TIAN Q H. Copper smelting mechanism in oxygen bottom-blown furnace[J]. Transactions of Nonferrous Metals Society of China, 2017, 27(4): 946-953. doi: 10.1016/S1003-6326(17)60110-9
[3] 郭学益, 姜保成, 王亲猛, 等. 氧气底吹炼铜模拟仿真研究进展[J]. 有色金属科学与工程, 2022, 13(3): 9-19. doi: 10.13264/j.cnki.ysjskx.2022.03.002 [4] 谭金池, 张斌, 袁富, 等. 板坯连铸结晶器三维流场模拟仿真研究[J]. 江西冶金, 2020, 40(6): 11-15. https://www.cnki.com.cn/Article/CJFDTOTAL-JXYE202006003.htm [5] 戴志海, 张斌, 彭金鹏, 等. 底吹炼铜熔池液面波动数值模拟[J]. 有色金属科学与工程, 2021, 12(6): 9-16. doi: 10.13264/j.cnki.ysjskx.2021.06.002 [6] 袁启盛, 张斌, 戴志海, 等. 底吹炼铜喷口区多相流动特性数值模拟研究[J]. 世界有色金属, 2021(2): 6-10. https://www.cnki.com.cn/Article/CJFDTOTAL-COLO202102003.htm [7] 李明周, 童长仁, 黄金堤, 等. 底吹炼铜工艺全流程模拟计算[J]. 过程工程学报, 2016, 16(6): 1028-1037. https://www.cnki.com.cn/Article/CJFDTOTAL-HGYJ201606021.htm [8] 李晟, 李玉晓, 刘志高. 铜锍转炉中气液两相流动的数值模拟[J]. 过程工程学报, 2016, 16(1): 55-61. https://www.cnki.com.cn/Article/CJFDTOTAL-HGYJ201601008.htm [9] 郭学益, 王双, 王亲猛, 等. 氧气底吹熔池熔炼过程气泡生长行为仿真研究[J]. 中国有色金属学报, 2018, 28(6): 1204-1215. https://www.cnki.com.cn/Article/CJFDTOTAL-ZYXZ201806016.htm [10] 郭学益, 闫书阳, 王亲猛, 等. 氧气底吹熔炼氧枪枪位优化[J]. 中国有色金属学报, 2018, 28(12): 2539-2550. https://www.cnki.com.cn/Article/CJFDTOTAL-ZYXZ201812017.htm [11] 王书晓, 余跃, 温治, 等. 铜底吹炉氧枪出口端蘑菇头生成过程水模实验研究[J]. 中国有色冶金, 2018(1): 47-53. https://www.cnki.com.cn/Article/CJFDTOTAL-YSYL201801016.htm [12] XIAO J B, YAN H J, SCHUBERT M, et al. Effect of nozzle geometry on pressure drop in submerged gas injection[J]. Journal of Central South University, 2019, 26(8): 2068-2076.
[13] 邓伟鹏, 张小辉, 张广君, 等. 铜熔池熔炼过程中生物柴油浸没燃烧数值模拟[J]. 中国有色金属学报, 2019, 29(12): 2809-2818. https://www.cnki.com.cn/Article/CJFDTOTAL-ZYXZ201912014.htm [14] SHUI L, CUI Z X, MA X D, et al. Mixing phenomena in a bottom blown copper smelter: a water model study[J]. Metallurgical and Materials Transactions B, 2015, 46(3): 1218-1225.
[15] SHUI L, CUI Z X, MA X D, et al. Understanding of bath surface wave in bottom blown copper smelting furnace[J]. Metallurgical and Materials Transactions B, 2016, 47(1): 135-144.
[16] JIANG X, CUI Z X, CHEN M, et al. Study of plume eye in the copper bottom blown smelting furnace[J]. Metallurgical and Materials Transactions B, 2019, 50(2): 782-789.
[17] 李小龙, 刘燕, 王东兴, 等. 侧吹炼铜过程中乳化现象的模拟[J]. 东北大学学报(自然科学版), 2018, 39(5): 649-653. https://www.cnki.com.cn/Article/CJFDTOTAL-DBDX201805009.htm [18] LIU Y T, YANG T Z, CHEN Z, et al. Experiment and numerical simulation of two-phase flow in oxygen enriched side-blown furnace[J]. Transactions of Nonferrous Metals Society of China, 2020, 30(1): 249-258.
[19] 董择上, 李东波, 姚心, 等. 富氧底吹铜熔炼炉内气-液多相流研究[J]. 有色设备, 2019(2): 36-41. https://www.cnki.com.cn/Article/CJFDTOTAL-YSSB201902008.htm [20] 余跃. 气体流量对底吹炼铜炉吹炼过程的影响[J]. 有色金属(冶炼部分), 2020(8): 1-8. https://www.cnki.com.cn/Article/CJFDTOTAL-METE202008001.htm [21] 穆亮照, 赵洪亮, 王正, 等. 大型富氧底吹铜熔炼炉气-锍-渣多相流模拟及澄清区优化研究[J]. 有色金属(冶炼部分), 2021(1): 1-9. https://www.cnki.com.cn/Article/CJFDTOTAL-METE202101001.htm [22] 张振扬, 陈卓, 闫红杰, 等. 富氧底吹熔炼炉内气液两相流动的数值模拟[J]. 中国有色金属学报, 2012, 22(6): 1826-1834. https://www.cnki.com.cn/Article/CJFDTOTAL-ZYXZ201206039.htm [23] 卢文利, 尹延斌, 张炯明, 等. 150 t钢包双孔底吹的水模型研究[J]. 江西冶金, 2022, 42(4): 1-9. https://www.cnki.com.cn/Article/CJFDTOTAL-JXYE202204001.htm [24] WANG D X, LIU Y, ZHANG Z M, et al. PIV measurements onphysical models of bottom blown oxygen copper smelting furnace[J]. Canadian Metallurgical Quarterly, 2017, 56(2): 221-231.
[25] 张官祥, 朱荣. 氧气底吹铜熔炼过程建模与在线优化控制方法[J]. 中国有色冶金, 2020, 49(1): 62-65. https://www.cnki.com.cn/Article/CJFDTOTAL-YSYL202001017.htm -
期刊类型引用(2)
1. 张娜，冯套柱，郭道燕. 能源矿山稳定风险网络结构特征. 西安科技大学学报. 2023(03): 586-592 .
百度学术
2. 郭晓红，李阳，温志梅，吴春岳. 瞬态真空诱导装置控尘效果实验研究. 黑龙江科学. 2023(12): 65-69 . 百度学术
其他类型引用(3)
下载:
计量
- 文章访问数: 198
- HTML全文浏览量: 30
- PDF下载量: 28
- 被引次数: 5
