Effect of rare-earth element Cerium on microstructure and properties of stainless steel for precision die
-

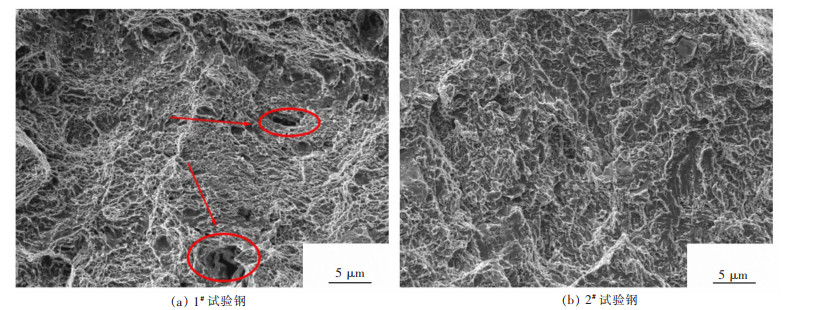

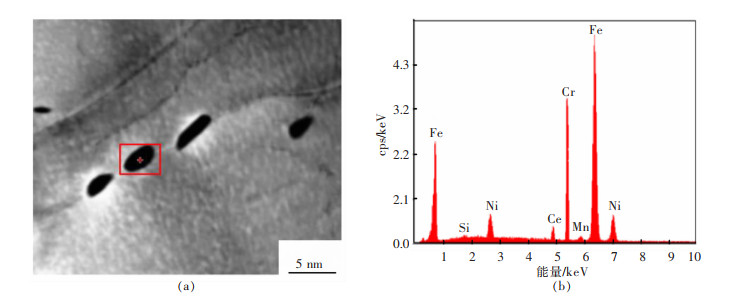

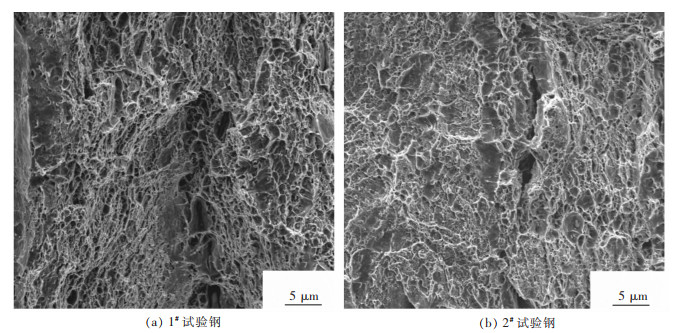

摘要: 为了提高精密模具用不锈钢的性能，在3Cr13马氏体不锈钢中添加质量分数为0.002%的稀土元素铈（Ce），经淬火+回火处理后，采用金相观察、SEM、拉伸试验、冲击试验和硬度测试等方法，研究了Ce对3Cr13马氏体不锈钢组织及力学性能的影响。结果表明：Ce能细化淬火+回火后的马氏体组织，使其晶粒大小趋于一致，“白块区”马氏体分布更加均匀，使试验钢屈服强度和抗拉强度提高了100 MPa以上，0 ℃低温冲击韧性提高了62 J/cm2，HV10硬度值提高了48。同时Ce改变了试验钢低温冲击试样的断口形貌，减少了夹杂物引起的“孔洞”缺陷，阻碍了裂纹的扩展，提高了试验钢的低温冲击韧性。Abstract: In order to improve the performance of stainless steel for precision corrosion-resistant die, rare earth element Ce with mass fraction of 0.002% was added to 3Cr13 martensitic stainless steel. After quenching and tempering, the effects of rare earth element on the microstructure and mechanical properties of 3Cr13 martensitic stainless steel were studied by means of metallographic observation, SEM, tensile test, impact test and hardness test. The results show that rare earth element can refine the martensite microstructure after quenching and tempering, make its grain size tend to be consistent, and the distribution of "white block area" martensite is more uniform. In terms of mechanical properties, an appropriate amount of rare earth element increased the yield strength and tensile strength of the test steel by more than 100 MPa, the low-temperature impact toughness at 0 ℃ by 62 J/cm2, and the hardness value by 48 HV10. At the same time, rare earth element changes the fracture morphology of the low-temperature impact sample of the test steel, reduces the "hole" defects caused by inclusions, hinders the crack propagation, and improves the low-temperature impact toughness of the test steels.
-
Keywords:
- cerium /
- precision mould /
- stainless steel /
- microstructure and properties
-
在铜电解过程中，阳极铜板中的砷、锑、铋等杂质金属与主体金属铜的氧化电位接近，易与铜一道在阳极发生电化学溶解进入铜电解液中，从而在铜电解液中不断富集[1-3].当铜电解液中的砷、锑、铋杂质金属积累到一定程度时，容易形成絮状的漂浮物，堵塞电解液管路及加热设备；还会以机械夹杂和化学沉积的方式进入阴极铜板中，导致阴极铜板质量下降，电解电流效率降低[4-6].为使电解液中各杂质成分含量满足铜电解过程的要求，必须对铜电解液进行净化处理.目前，最常用的铜电解液的净化方法为电积法，其缺点是能耗高，流程长，并且会产生AsH3有害气体[7-8].而溶剂萃取法是一种从铜电解液中净化除杂简单有效的方法，也是铜电解液净化除杂的新方法中研究最多之一[9-15].单承湘等[14]研究采用80 %P204+20 %磺化煤油作萃取剂萃取脱除铜电解液中的锑、铋，经5级错流萃取，铋的萃取率为97.0 %，同时也会萃取二价铜离子，负载有机相需要经过特殊处理才可返回循环使用.NAVARRO等[16]研究采用组成为12 %LIX 1104SM+ 88 %Escaid 103的有机相萃取硫酸体系中的锑，锑的萃取率达到99.7 %，且二价铜离子和酸不会被萃取，认为LIX 1104SM是一种从硫酸体系中萃取锑的有效萃取剂，但是未对铋的萃取效果进行研究.韩文利等[17]研究以20 %N1923+5 %异辛醇+75 %煤油作萃取剂萃取铜电解液中的锑、铋，一级萃取可完全萃取铋、部分萃取锑；同时研究了酸性磷酸酯萃取剂 (P204、P507)、中性溶剂络合萃取剂 (TBP、DIOSO)、胺类萃取剂 (N1923、7203) 对锑、铋的萃取行为，研究结果表明在较高酸度的硫酸介质中，胺类萃取剂对锑、铋的萃取效果较好.N235是一种价格便宜的胺类萃取剂[18]，因此，作者采用N235作萃取剂萃取脱除铜电解液中的杂质铋，为了提高萃取剂N235对铋的萃取效果，在水相料液中添加Cl-，对Cl-作用下N235萃取铋的性能进行研究.
1 实验
萃取剂N235、稀释剂磺化煤油，均为工业试剂；改质剂异辛醇，分析纯试剂；助萃取剂Cl-，以HCl形式加入，分析纯试剂；氧化铋，分析纯试剂；硫酸和水.水相料液为含铋的硫酸溶液，用氧化铋进行配制，料液中铋的浓度与工业铜电解液中铋的浓度接近.
将有机相和待萃水相按一定相比置于125 mL的分液漏斗中，震荡萃取一定时间后，静置分相至相界面清晰且有机相澄清，取一定量的萃余液，分析萃余液中铋的质量浓度，通过差减法分析有机相中铋的质量浓度.
2 结果与讨论
2.1 N235萃取铋
水相料液中铋的浓度为797.0 mg/L，有机相为20 %N235+10 %异辛醇+70 %磺化煤油 (体积分数).在相比为1:1，萃取时间5 min，水相料液中未添加助萃剂Cl-的条件下，考察不同硫酸浓度对铋萃取率的影响，实验结果见表 1.
表 1 硫酸浓度对铋萃取率的影响/（mg·L-1）Table 1. Effect of concentration of sulfuric acid on bismuth extraction ratio /(mg·L-1)硫酸浓度 萃余液铋的浓度 萃取率/% 1.0 667.1 16.3 2.0 597.8 25.0 3.0 620.1 22.2 从表 1可以看出，未添加助萃剂Cl-时，萃取剂N235在硫酸体系中对铋的萃取率最大为25.0 %，萃取率并不高.在相同的条件下，胺类萃取剂在硫酸介质中对铋的萃取能力一般按伯胺、仲胺、叔胺、季胺依次下降，而N235为叔胺萃取剂，因此，萃取剂N235对铋的萃取效果较差，这是不难理解的.
作者研究发现，在水相料液中加入一定量的助萃剂Cl-后，能有效地提高N235对铋的萃取能力；同时，Cl-也能被N235萃取，不会在铜电解液中残存，具有助萃、易除、价格低廉的特点.
2.2 Cl-浓度对铋萃取分配比的影响
水相料液铋的浓度为797.0 mg/L，有机相为20 %N235+10 %异辛醇+70 %磺化煤油 (体积分数).在硫酸浓度为3.0 mol/L，相比为1:1，萃取时间为5 min的条件下，在水相料液中添加不同浓度的助萃剂Cl-，考察助萃剂Cl-浓度对铋萃取分配比的影响，实验结果如图 1所示.
![]()
图 1 Cl-浓度对铋分配比的影响Figure 1. Effect of concentration of Cl- on bismuth distribution ratio由图 1可知，当助萃剂Cl-浓度大于0.05 mol/L时，随着水相料液中助萃剂Cl-浓度的增大，铋的分配比不断增大.助萃剂Cl-的添加量为0.1 mol/L时，铋的分配比 (按图 1中拟合曲线计) 为31，比未添加助萃剂Cl-时的分配比提高近113倍.很明显，添加助萃剂Cl-能有效提高N235对铋的萃取效果.其原因是:添加助萃剂Cl-后，水相料液中的铋离子或含铋离子团会与助萃剂Cl-结合形成一种新的络阴离子，有利于被N235萃取.
2.3 水相硫酸浓度对铋萃取率的影响
水相料液铋的浓度为797.0 mg/L，有机相为20 %N235+10 %异辛醇+70 %磺化煤油 (体积分数).水相料液中助萃剂Cl-的添加量分别为0 mol/L、0.01 mol/L、0.025 mol/L、0.05 mol/L、0.075 mol/L、0.10 mol/L、0.15 mol/L，在相比为1:1，萃取时间为5 min的条件下，通过改变水相料液中硫酸的浓度，考察不同硫酸浓度对铋萃取率的影响，实验结果如图 2所示.
![]()
图 2 硫酸浓度对铋萃取率的影响Figure 2. Effect of concentration of sulphuric acid on bismuth extraction ratio由图 2可知，在水相硫酸浓度为1.0 mol/L、2.0 mol/L、3.0 mol/L的介质中，铋的萃取率都是随着助萃剂Cl-浓度的增加而增大.当助萃剂Cl-浓度大于0.035 mol/L时，铋的萃取率随水相硫酸浓度的增加而增大，这是因为硫酸浓度的增加有利于胺类萃取剂N235与H+配位形成具有萃取能力的胺阳离子，促进萃取剂N235与含铋离子团发生离子缔合萃取反应，萃取率增加.当助萃剂Cl-浓度小于0.035 mol/L时，增加水相硫酸浓度，铋的萃取率呈先增大后减少的趋势，硫酸浓度为2.0 mol/L时，铋的萃取率最大，可能是由于在水相硫酸浓度小于2.0 mol/L时，提高酸度，有利于N235萃取剂与H+的配位反应，铋的萃取率增加；当硫酸浓度大于2.0 mol/L时，继续提高酸度，抑制硫酸的二级电离反应，水相中HSO4-浓度增加，HSO4-离子与含铋离子团发生竞争萃取，铋的萃取率反而降低.
2.4 N235体积分数对铋萃取率的影响
水相料液铋的浓度为797.0 mg/L，硫酸浓度为3.0 mol/L，助萃剂Cl-浓度为0.1 mol/L.改变有机相的组成，通过固定有机相中异辛醇体积分数为10 %，改变有机相中N235的体积分数.在相比为1:1，萃取时间5 min的条件下，考察萃取剂N235的体积分数对铋萃取率的影响，实验结果见表 2.
表 2 有机相N235体积分数对铋萃取率的影响Table 2. Effect of volume fraction of N235 on bismuth extraction ratioN235体积分数/% 萃余液铋的浓度/(mg·L-1) 萃取率/% 10 23.8 97.0 15 21.6 97.3 20 19.5 97.6 25 11.3 98.6 30 7.4 99.1 从表 2可以看出，随着有机相中N235体积分数的增加，铋的萃取率略有增大.当萃取剂N235体积分数为10 %时，铋的萃取率已经达到97 %.可见，萃取剂N235在Cl-作用下对铋的萃取效果良好.因此，增加有机相中萃取剂N235的体积分数，铋的萃取率变化不大.而且，萃取剂体积分数过高将会导致有机相的黏度增大，使萃取速度减慢且不易分相.有机相中萃取剂N235的体积分数为20 %较为合适.
2.5 异辛醇体积分数对铋萃取率的影响
水相料液铋的浓度为797.0 mg/L，硫酸浓度为3.0 mol/L，助萃剂Cl-浓度为0.1 mol/L.将有机相中萃取剂N235的体积分数固定为20 %，通过改变异辛醇的体积分数来改变有机相的组成.在相比1:1，萃取时间5 min的条件下，考察改质剂异辛醇的体积分数对铋萃取率的影响，实验结果见表 3.
表 3 异辛醇体积分数对铋萃取率的影响Table 3. Effect of volume fraction of isooctanol on bismuth extraction ratio异辛醇体积分数/% 萃余液铋的浓度/(mg·L-1) 萃取率/% 5 23.8 97.0 10 21.6 97.3 15 23.8 97.0 20 28.1 96.5 从表 3可以看出:当有机相中异辛醇的体积分数由5 %增加到10 %时，N235对铋的萃取率由97.0 %提高到97.3 %，略有增加；随后异辛醇的体积分数进一步增加时，铋的萃取率有所降低.当有机相中改质剂异辛醇的体积分数过低时，分相速度慢，且会出现第三相.增加有机相中异辛醇的体积分数，有机相的极性增强，有利于萃合物能在有机相中稳定存在，铋的萃取率增加；进一步增加有机相中异辛醇的体积分数，有机相的介电常数将减小，会使胺盐发生聚合反应生成胶束，导致铋的萃取率反而降低.综合考虑，异辛醇的体积分数选择为10 %.
2.6 相比对铋萃取的影响
水相料液铋的浓度为797.0 mg/L，硫酸浓度为3.0 mol/L，助萃剂Cl-浓度为0.1 mol/L，有机相为20 %N235+10 %异辛醇+70 %磺化煤油 (体积分数)，萃取时间为5 min，改变萃取相比，考察相比对铋萃取率的影响，实验结果如图 3所示.
由图 3可知，相比在0.5~1.0范围内增加时，铋的萃取率增加缓慢；在相比为1.0~3.0范围内，随着相比的增大，铋的萃取率呈快速降低的趋势.理论上，随着相比的增大，萃取剂N235对铋的萃取率增大，即增加有机相与水相料液的体积比时，有利于水相中的铋较多的转移到有机相中，但在相比大于1.0时，实验结果却与之相反.可能是由于助萃剂Cl-与铋的络阴离子存在竞争萃取，在较大相比的条件下，助萃剂Cl-被直接萃取进入有机相的量增加，使水相中与铋反应形成络阴离子的助萃剂Cl-浓度下降，结果使N235对铋的萃取率降低.
2.7 萃取时间对铋萃取率的影响
水相料液铋的浓度为797.0 mg/L，硫酸浓度为3.0 mol/L，助萃剂Cl-浓度为0.1 mol/L，在有机相为20 %N235+10 %异辛醇+70 %磺化煤油 (体积分数)，相比为1:1的条件下，考察不同萃取时间对铋萃取率的影响，实验结果见表 4.
表 4 萃取时间对铋萃取率的影响Table 4. Effect of extraction time on bismuth extraction ratio时间/s 萃余液铋的浓度/(mg·L-1) 萃取率/% 40 91.6 88.5 80 27.7 96.5 120 24.2 97.0 180 21.4 97.3 300 21.2 97.3 从表 4可以看出，萃取剂N235在硫酸体系中萃取铋的反应速度很快，180 s内萃取反应达到平衡.由此可见，萃取剂N235在硫酸体系中对铋具有良好的萃取动力学性能.为了确保萃取反应达到平衡，萃取时间选择5 min较为合适.
2.8 温度对铋萃取率的影响
水相料液铋的浓度为797.0 mg/L，硫酸浓度为3.0 mol/L，助萃剂Cl-浓度为0.1 mol/L，有机相组成为20 %N235+10 %异辛醇+70 %磺化煤油 (体积分数)，在相比为1:1，萃取时间为5 min的条件下，考察不同温度对铋萃取率的影响，实验结果见表 5.
表 5 温度对铋萃取率的影响Table 5. Effect of temperature on bismuth extraction ratio温度/℃ 萃余液铋的浓度/(mg·L-1) 萃取率/% 25 21.6 97.3 40 22.5 97.2 50 21.2 97.3 60 24.5 96.9 70 18.4 97.7 从表 5可以看出，温度对铋的萃取率影响不大.在25~70 ℃范围内，N235对铋的萃取率基本保持不变.
2.9 铋萃取等温线
水相料液硫酸浓度为3.0 mol/L，助萃剂Cl-浓度为0.1 mol/L，有机相为20 %N235+10 %异辛醇+70 %磺化煤油 (体积分数)，在相比为1:1，萃取时间为5 min，温度为28 ℃的条件下，将有机相与水相料液进行混合萃取，所得有机相与新鲜的水相料液在相同萃取条件下继续萃取.以萃后水相中铋的质量浓度为横坐标，有机相中铋的质量浓度为纵坐标作图，绘制铋的萃取等温线，实验结果如图 4所示.
由图 4可知，萃取剂N235在助萃剂Cl-作用下对硫酸体系中的铋有较强的萃取能力，有机相的饱和容量为1.8 g/L.
2.10 N235萃取铜电解液中锑铋
经单因素考察Cl-作用下N235对自行配置的水相料液中铋萃取率的影响，获得萃取铋的最佳条件为助萃剂Cl-添加浓度为0.1 mol/L，有机相组成为20 %N235+10 %异辛醇+70 %磺化煤油 (体积分数)，相比为1:1，萃取时间为5 min.在此条件下，研究N235萃取脱除某铜冶炼厂电解车间的铜电解液中的锑、铋.铜电解液的主要成分为 (g/L):Cu 28.606，As 13.722，Sb 0.477，Bi 0.796，Pb 0.026，Fe 0.923，Ni 26.326，Sn＜0.005，H2SO4 308.700.实验结果见表 6.
表 6 铜电解液中锑铋的萃取结果/%Table 6. Results of extraction of antimony and bismuth from copper electrolyte /%实验次数 锑的萃取率 铋的萃取率 1 56.0 96.5 2 56.0 96.6 3 56.1 96.6 从表 6可以看出，3次实验结果基本一致，在最佳条件下，N235可有效的萃取脱除铜电解液中的铋，同时，锑的萃取率也可达到56.0 %.若要进一步提高铋的萃取率，可考虑采用多级逆流萃取.
负载有机相经氨水沉淀反萃-水洗-酸化处理后，在萃取条件保持不变的情况下，有机相经多次循环萃取.结果见表 7.
表 7 有机相多次循环萃取实验结果/%Table 7. Results of organic phase after many times recycling extraction /%循环次数 锑的萃取率 铋的萃取率 1 54.3 96.5 2 54.1 96.3 3 53.9 96.2 从表 7可以看出，有机相经过3次循环萃取，每次循环后的萃取效果均较好，有机相可循环使用.
3 结论
在水相料液中添加助萃剂Cl-，有效提高了萃取剂N235对铋的萃取能力.水相料液中助萃剂Cl-浓度为0.1 mol/L、硫酸浓度为3.0 mol/L时，N235对铋的萃取分配比为31，与未加助萃剂Cl-时的萃取分配比相比提高近113倍.
萃取剂N235体积分数、水相中助萃剂Cl-浓度和相比是影响铋萃取率的主要因素.当水相料液铋的浓度为797.0 mg/L，助萃剂Cl-浓度为0.1 mol/L，硫酸浓度为3.0 mol/L，有机相为20 %N235+10 %异辛醇+70 %磺化煤油 (体积分数)，相比为1:1，萃取时间为5 min时，铋的一级萃取率为97.3 %.
在0.1 mol/L的Cl-助萃作用下，N235对铜电解液中铋、锑的萃取率分别为56.0 %、96.6 %.有机相可循环使用.
-
![]()

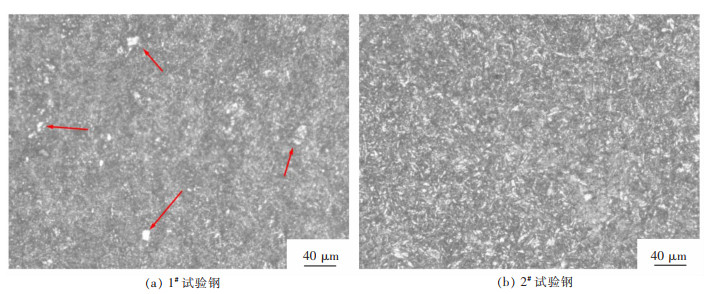

图 1 1#试验钢和2#试验钢淬火+回火后的光学显微组织
Fig 1. Optical microstructure of 1# test steel and 2# test steel after quenching and tempering
![]()

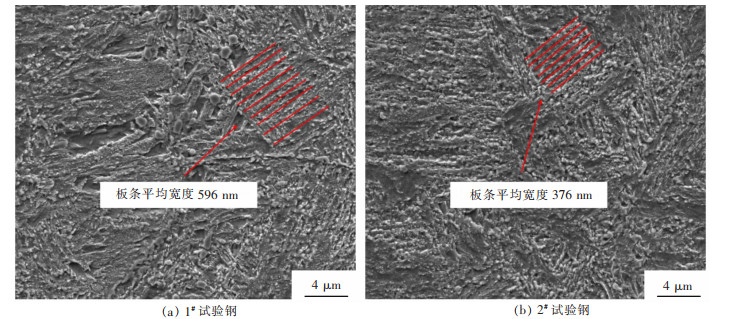

图 2 1#试验钢和2#试验钢淬火+回火后的回火马氏体板条宽度
Fig 2. Width of tempered martensite lath of 1# test steel and 2# test steel after quenching and tempering
![]()

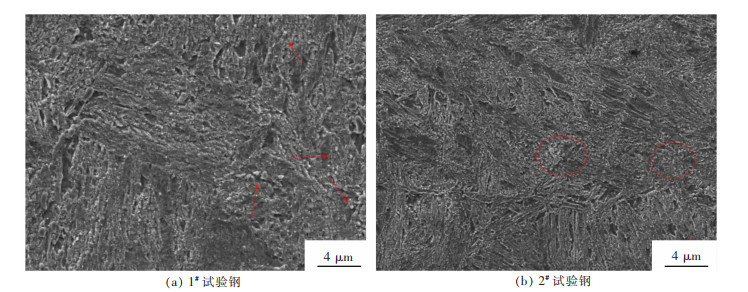

图 3 1#试验钢和2#试验钢淬火+回火后的扫描照片
Fig 3. Scanning photos of 1# test steel and 2# test steel after quenching and tempering
![]()

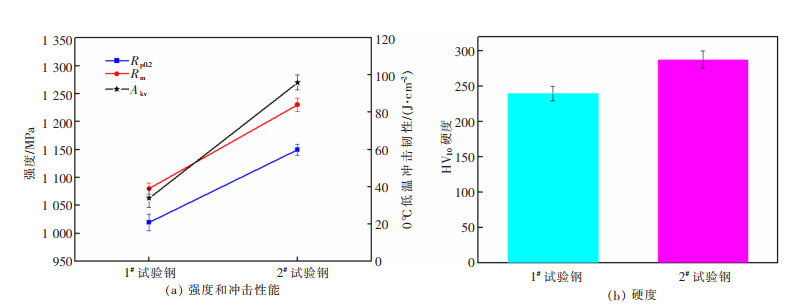

图 5 1#和2#试验钢淬火+回火后的力学性能
Fig 5. Mechanical properties of 1# and 2# test steels after quenching and tempering
-
[1] 杨磊. 模具工业发展现状及注塑模具新工艺和新技术[J]. 南方农机, 2021, 52(14): 135-137. doi: 10.3969/j.issn.1672-3872.2021.14.046 [2] 宫敏利. 国内外模具钢生产现状及发展趋势综述[J]. 化学工程与装备, 2008(2): 64-67. https://www.cnki.com.cn/Article/CJFDTOTAL-FJHG200802022.htm [3] 骆静, 陈勇全, 姜耀辞, 等. 双联齿轮精密塑性成形研究与模具设计[J]. 制造技术与机床, 2021(12): 52-54. https://www.cnki.com.cn/Article/CJFDTOTAL-ZJYC202112011.htm [4] 赵昌胜. 精密复杂塑料模具钢的应用及热处理[J]. 模具制造, 2011, 11(4): 83-86. doi: 10.3969/j.issn.1671-3508.2011.04.026 [5] 李春洋, 刘华, 刘光辉, 等. 制动系统不锈钢管端部精密成形工艺研究[J]. 精密成形工程, 2019, 11(1): 36-40. doi: 10.3969/j.issn.1674-6457.2019.01.006 [6] 南海, 常瑞津, 李静媛, 等. 氮元素对Cr13超级马氏体不锈钢组织及性能的影响[J]. 钢铁研究学报, 2020, 32(12): 1148-1156. https://www.cnki.com.cn/Article/CJFDTOTAL-IRON202012017.htm [7] ZHAO J J, LIU X B, HU S, et al. Effect of Cr-concentration on the SCC behavior of 13Cr stainless steel in high-pressure CO2 environment[J]. Acta Metallurgica Sinica(English Letters), 2019, 32(12): 1459-1469. doi: 10.1007/s40195-019-00923-1
[8] 张永军, 胡伟涛, 韩静涛. 高氮马氏体不锈钢3Cr13N的耐腐蚀机理[J]. 材料热处理学报, 2015, 36(增刊1): 37-40. https://www.cnki.com.cn/Article/CJFDTOTAL-JSCL2015S1009.htm [9] 赵亮, 程凯, 丁辉, 等. 隐形眼镜模具超精密加工与测量的集成方法研究[J]. 制造技术与机床, 2021(3): 17-20. https://www.cnki.com.cn/Article/CJFDTOTAL-ZJYC202103002.htm [10] 史振学, 岳晓岱, 王志成, 等. Re含量对单晶高温合金组织和拉伸性能的影响[J]. 有色金属科学与工程, 2020, 11(4): 113-118. https://www.cnki.com.cn/Article/CJFDTOTAL-JXYS202004017.htm [11] 朱福生, 陈荣春, 杨宇鹏, 等. 混合稀土元素对HRB400钢组织及拉伸性能的影响[J]. 有色金属科学与工程, 2021, 12(5): 126-132. https://www.cnki.com.cn/Article/CJFDTOTAL-JXYS202105016.htm [12] 冯路路, 胡锋, 乔文玮, 等. 水电站用低碳贝氏体钢07MnCrMoVR的组织性能研究[J]. 钢铁研究学报, 2020, 32(12): 1124-1131. https://www.cnki.com.cn/Article/CJFDTOTAL-IRON202012013.htm [13] 谢健明, 张迎晖, 汪志刚, 等. 临界区退火温度对Nb-Cr-RE系微碳DP钢组织及性能的影响[J]. 有色金属科学与工程, 2018, 9(3): 29-33. https://www.cnki.com.cn/Article/CJFDTOTAL-JXYS201803006.htm [14] 张继, 张立峰. 稀土元素在不锈钢中的应用及研究进展[J]. 燕山大学学报, 2020, 44(3): 267-273. https://www.cnki.com.cn/Article/CJFDTOTAL-DBZX202003008.htm [15] 郭伟, 孙红, 田秀兰. 稀土元素对水轮机用04Cr13Ni5Mo不锈钢铸件组织及性能的影响研究[J]. 金属加工(热加工), 2017(13): 70-72. https://www.cnki.com.cn/Article/CJFDTOTAL-JXRG201713031.htm [16] GG A, HP B. Effect of service on microstructure and mechanical properties of Nb-stabilised austenitic stainless steel[J]. International Journal of Pressure Vessels and Piping, 2022, 195(11): 104-110.
[17] 冯路路, 吴开明, 乔文玮, 等. Nb对高碳钢珠光体球化的影响[J]. 钢铁研究学报, 2020, 32(8): 734-739. https://www.cnki.com.cn/Article/CJFDTOTAL-IRON202008009.htm [18] 王宏卫, 牧虹, 侯磊. 某型发动机3Cr13滑块淬火裂纹分析及工艺方法改进[J]. 航空维修与工程, 2017(2): 43-45. https://www.cnki.com.cn/Article/CJFDTOTAL-KONG201702018.htm [19] 刘宝玺, 林曾孟, 殷福星. 多级结构的金属材料强韧化机理研究进展[J]. 精密成形工程, 2021, 13(3): 49-61. https://www.cnki.com.cn/Article/CJFDTOTAL-JMCX202103005.htm [20] 李勃, 王帅, 肖超, 等. 热处理工艺对3Cr13MoCu不锈钢组织及性能的影响[J]. 金属功能材料, 2019, 26(4): 30-35. https://www.cnki.com.cn/Article/CJFDTOTAL-JSGC201904006.htm [21] 王帅, 杨春光, 徐大可, 等. 热处理对3Cr13MoCu马氏体不锈钢抗菌性能的影响[J]. 金属学报, 2014, 50(12): 1453-1460. https://www.cnki.com.cn/Article/CJFDTOTAL-JSXB201412006.htm [22] 冯路路, 胡锋, 乔文玮, 等. -70℃超低温环境用钢09MnNiDR的组织性能[J]. 钢铁, 2020, 55(10): 89-95. https://www.cnki.com.cn/Article/CJFDTOTAL-GANT202010014.htm [23] RODRIGUES C A D, BANDERIRA R M, DUARTE B B, et al. The influence of Ni content on the weldability, mechanical, and pitting corrosion properties of a high-nickel-bearing supermartensitic stainless steel[J]. Journal of Materials Engineering and Performance, 2021, 30: 3044-3053.
[24] 鲍道华, 黄宇, 成国光, 等. Ce含量对H13钢中稀土夹杂物析出行为的影响[J]. 钢铁研究学报, 2021, 33(8): 792-800. https://www.cnki.com.cn/Article/CJFDTOTAL-IRON202108016.htm [25] 袁昌望, 黄加进, 李声慈, 等. 模具及温度对1500 MPa级热成形钢组织性能的影响[J]. 有色金属科学与工程, 2020, 11(4): 37-43. https://www.cnki.com.cn/Article/CJFDTOTAL-JXYS202004006.htm [26] 保顺, 刘荣佩, 王宝顺, 等. 铈对S32750超级双相不锈钢低温冲击性能的影响[J]. 金属热处理, 2021, 46(11): 42-47. https://www.cnki.com.cn/Article/CJFDTOTAL-JSRC202111008.htm
下载:
计量
- 文章访问数: 191
- HTML全文浏览量: 29
- PDF下载量: 17
