Stability analysis of Taiping dam in view of rainfall
-

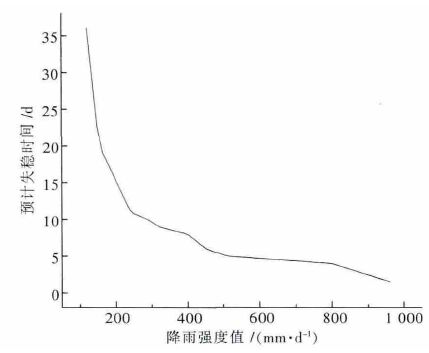

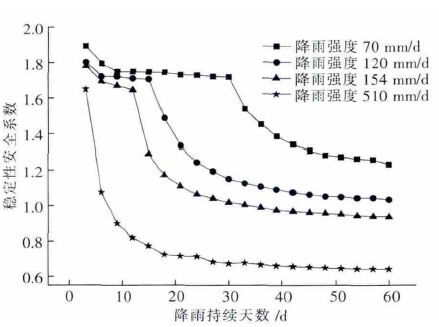

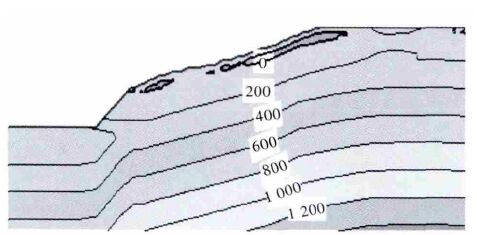

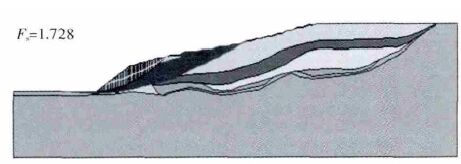

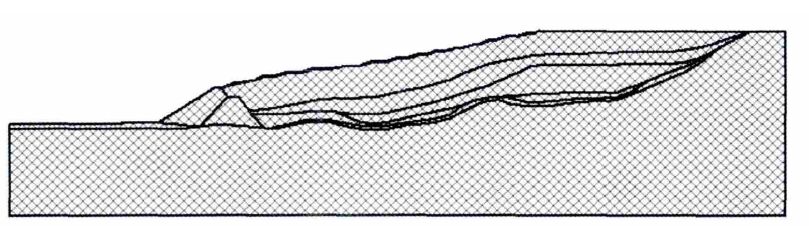

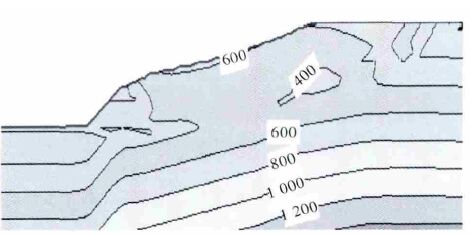

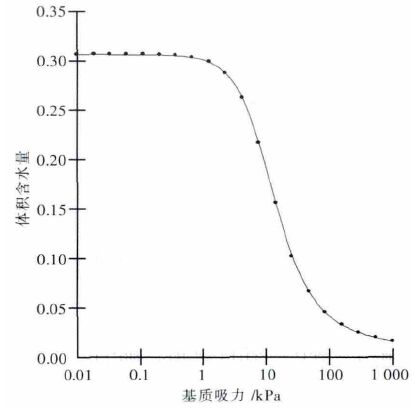

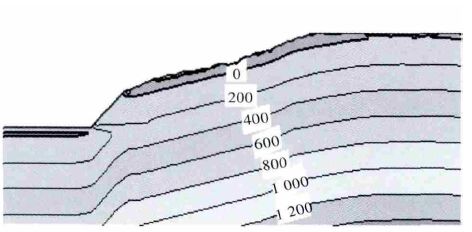

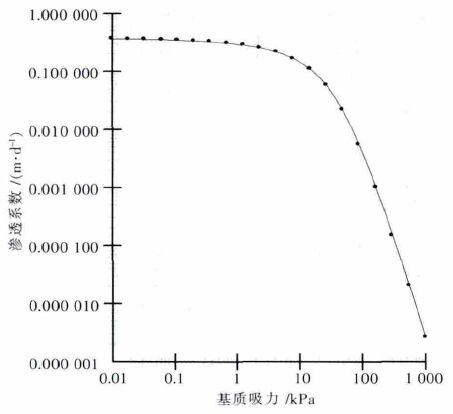

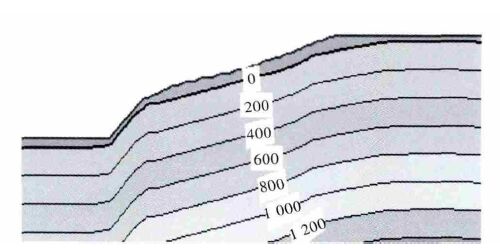

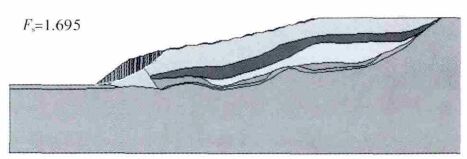

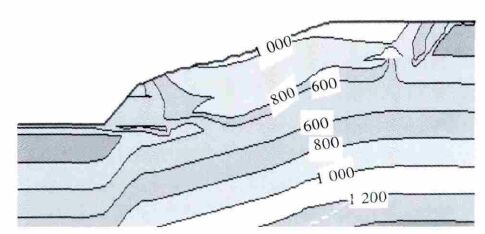

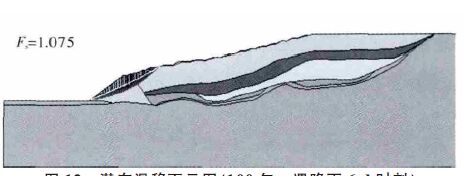

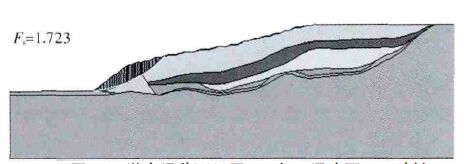

摘要: 为研究降雨对良山太平尾矿坝稳定性的影响，借助Geostudio 的SEEP/W 模块建立了坝坡渗流场模型，在设置岩土体力学参数、渗流参数后，分别以10 年、25 年、50 年和100 年一遇的降雨强度作为工况点，进行不同强度降雨条件下坝坡稳定性分析，并获取了降雨强度、降雨持续时间与坝坡稳定性的关系曲线.结果表明：随着降雨持续延长，坝坡安全系数降低，在坝脚处渗流集聚，易造成局部失稳；针对不同的降雨强度，均可参照关系曲线，对尾矿库的运行状态进行安全预测和警戒，工程意义深远.Abstract: In order to study the influence of rainfall on stability of Taiping dam in Liangshan，the SEEP/Win Geostudio is used to establish a seepage field. After setting the parameters in rock or seepage with 10 years, 25 years, 50 and 100 years as a point of rainfall respectively, slope stability analysis under different rainfall durations is carried out to obtain relation curve of rainfall intensity ,rainfall duration and dam stability. The results show that when rainfall durations are longer, dam safety factor becomes lower and the gathering at the foot of dam can easily lead to negative stability; security forecasting can be made for tailing dam in different rainfall intensity by means of the curve, which is of far-reaching significance.
-
Keywords:
- rainfall intensity /
- seepage field /
- safety factor /
- Taiping dam
-
岩石强度和变形特性一直是岩石力学研究的一个基础问题[1-9]. 长期以来对其研究主要是基于Mohr-Coulomb 强度理论[10-11]. 1910年,摩尔在库仑早期理论研究的基础上提出了摩尔强度理论,即在应力的作用下,土的破坏属于剪切破坏,并沿一定的剪切面产生剪切. 当沿该剪切面上的剪应力增大到极限值时,该单元土体就沿该剪切面发生剪切破坏. 近年来发现Mohr-Coulomb强度理论对于岩石在三向应力状态下的破坏也适用.岩石强度和变形特性是岩石力学与工程研究的重要课题之一. 随着试验设备和技术手段的不断改进和提高，岩石力学的试验水平有了很大的提升，尤其是岩石三轴常规实验得到了很大的改善[12-15]，因而对岩石强度和变形特性方面的试验研究取得了一定的成果. 在岩土工程领域如隧道工程和地下采矿工程中，岩体均处于三向应力状态下[16]，因而研究三向应力状态下岩石的强度和变形特性，对于了解和探明岩石的破坏机理[17-19]，地下岩石破坏方式及变形机理等均有着重要意义，对工程实践意义更为显著. 文中通过以西部矿业锡铁山有限公司深部围岩为绿泥石英片岩为研究对象，采用英国GDS公司生产的RTS-500型岩石三轴流变仪试验系统进行常规三轴压缩试验，获得岩石三轴压缩下应力-应变曲线. 分析其不同深度及不同围压对岩样力学特性的影响. 为研究地下矿山深部围岩开挖稳定性，对绿泥石英片岩进行常规三轴压缩试验，研究绿泥石英片岩强度和变形特性，试图为矿山从事围岩和矿岩开挖工作设计以及岩石力学参数的选择提供参考依据.
1 三轴压缩试验
1.1 实验设备
试验机选用英国GDS公司生产的RTS-500型岩石三轴流变仪试验机，RTS-500型岩石三轴流变仪是一款优质的高温高压岩石三轴测试系统，可施加大量程荷载，它是基于高压力荷载架的三轴实验系统，专门用于岩石试样的精准实验. GDS已经制造岩石高压自动三轴实验系统超过20年，被全世界尖端科研和商业机构所采用. 在中海油服等企业单位已得到较成熟的使用. RTS-500型岩石三轴流变仪可完成岩石单轴压缩试验、排水或不排水三轴压缩试验，单轴、三轴压缩流变试验，化学和温度耦合试验. 主要技术参数：高压岩石三轴流变仪最大轴向载荷400 kN，围压范围：0~32 MPa，对50 mm直径试样，可产生大于200 MPa偏应力，轴向力分辨率为1/10 000，位移分辨率为0.1 μm，行程100 mm.温度控制范围：25~65 ℃，用于测试温度控制精度0.1 ℃.实验系统及试件安装如图 1、图 2所示.
![]()
图 1 RTS-500 型岩石三轴流变仪实验系统Figure 1. Three axis rheogeniometer experimental system RTS-500 rock1.2 实验方法及试件加工
实验试件来自西部矿业集团锡铁山有限公司深部的岩石，锡铁山为中国目前储量最大的铅锌矿.矿山位于青海省柴达木盆地北缘，柴达木盆地为高原型盆地.故该矿山位于西部青海省柴达木盆地高原地区，因此对于高原地区的深部岩石，在三向应力状态下的力学性质和变形特性的研究尤为重要.取回来的岩石均为绿泥石英片岩经过加工为Φ50 mm×100 mm的标准试件，由于岩芯的贵重以及稀缺，这里有的高度不能达到要求，但不影响整体实验，经过打磨抛光处理，然后进行分组.在已加工好的试件中选取3组深度不同的共9个试件，详细的试件统计见表 1.
表 1 三轴压缩试验试件相关参数Table 1. Three axial compression test parameter组号 试件编号 试件尺寸/mm 标高/m 围压/MPa 直径 高 1 D-35 48.64 102.1 2 505.844 10 D-27 48.70 101.80 2 505.844 20 D-30 48.80 101.16 2 505.844 30 2 D-29 48.60 101.60 2 312.380 10 D-83 49.42 99.80 2 312.380 20 D-10 48.64 100.2 2 312.380 30 3 D-76 48.50 100.40 2 110.726 10 D-31 48.60 103.14 2 110.726 20 D-38 48.60 99.60 2 110.726 30 如表 1所示，实验共分为3组，每一组实验有3个试件，实验时各试样分别以围压10 MPa、20 MPa、30 MPa进行加载，每块试件轴向压力采用一级加载方式，轴向压力加载速率为0.2 kN/s,直至压坏为止. 要测出应力、应变曲线与时间的关系. 图 3所示为实验过程中的应力-应变曲线.
2 实验结果及分析
2.1 不同围压强度及变形特性
随着对能源需求量的增加和开采强度的不断加大，目前矿山的开采，地表浅部的资源已经开采殆尽，浅部资源日益减少，国内外矿山都相继进入深部资源开采状态.深部岩体由于受到高地应力、特别是侧向高应力的作用，使其具有不同于浅部岩石的特征.深部高应力围岩的岩石强度明显增加，岩体处于高压缩变形或破坏极限状态，我国很多矿山已经进入真正意义上的深部开采.随着开采深度的增加，矿山深部矿石的围压也会跟着增大，通过研究锡铁山矿山不同围压状态下围岩的强度变化规律，以及在围压状态下的岩石变形特征，根据实验数据画出了不同深度的3条应力-应变曲线，分别为10 MPa、20 MPa、30 MPa围压下的强度特性及变形，如图 4、图 5、图 6所示.不同深度的绿泥石英片岩的应力应变变化曲线如图 7、图 8、图 9所示.
由图 4、图 5、图 6可知，随着围压的增大，岩石的峰值应力也跟着增加，在三轴抗压强度下岩石的峰值应力出现前，即岩石没有发生破坏前，同一深度同一位置的岩石在围压不同的情况下，岩石应力-应变曲线的斜率几乎相同，也就是说岩石的弹性模量与外界所施加的围压无关，只与岩石本身的性质有关.低围压时岩样内部材料并未均匀化，岩石表现为脆性变化特性；而高围压时岩样内部材料强度由低到高逐渐屈服，变形趋于均匀，岩石出现了由脆性变形向塑性转化的趋势，变形呈线性增长.
在图 7、图 8、图 9中，在浅部地应力下，绿泥石英片岩主应力-应变曲线斜率随着围压的增加而明显变缓；深部高应力下，绿泥石英片岩承载后产生的变形及破坏形态与围压大小密切相关，其主应力-应变曲线斜率随着围压的增加而明显变陡，破坏荷载增高. 岩石的峰值应变与围压显著成正线性关系.
2.2 岩石的内聚力和内摩擦角
在三轴压缩试验中，围压不同的三轴试验，假设有n个不同的围压，第i个试验对应的峰值应力为σ1i，围压为σ3i，则根据Mohr-Coulomb 强度理论[20]有：
$$\frac{1}{2}\left( {{\sigma }_{1i}}-{{\sigma }_{3i}} \right)=c\cos \varphi +\frac{1}{2}\left( {{\sigma }_{1i}}-{{\sigma }_{3i}} \right)\sin \varphi $$ (1) 式（1）中：φ为内摩擦角；c为内聚力.
令${{y}_{i}}=\frac{1}{2}\left( {{\sigma }_{1i}}-{{\sigma }_{3i}} \right),{{x}_{i}}=\frac{1}{2}\left( {{\sigma }_{1i}}+{{\sigma }_{3i}} \right)$，则式（1）为：
$${{y}_{i}}=c\cos \varphi +x\sin \varphi $$ (2) 偏离程度采用式（3）来计算，即：
$$Q\left( c,\varphi \right)=\sum\limits_{i=1}^{n}{{{\left( {{y}_{i}}-c\cos \varphi -{{x}_{i}}\sin \varphi \right)}^{2}}}$$ (3) 由于Q（c，φ）是c，φ的非负二次函数，所以存在极小值，且是线性回归得到的抗剪强度直线和该直线与莫尔圆切点之间的距离平方和，如果距离平方和等于0，则说明抗剪强度直线与莫尔圆正好相切，但是抗剪强度不一定与所有试验得到的莫尔圆都相切，因此利用式（3）的极小值直线来作为抗剪强度直线.由式（3）根据极值原理可得：
$$\left. \begin{align} & \frac{\partial Q}{\partial c}=\sum\limits_{i=1}^{n}{\left( {{y}_{i}}-c\cos \varphi -{{x}_{i}}\sin \varphi \right)\left( -c\cos \varphi \right)=0} \\ & \frac{\partial Q}{\partial \varphi }=-2\sum\limits_{i=1}^{n}{\left( {{y}_{i}}-c\cos \varphi -{{x}_{i}}\sin \varphi \right)\left( -c\cos \varphi -{{x}_{i}}\cos \varphi \right)=0} \\ \end{align} \right\}$$ (4) 求解式（4），可得到c，φ：
$$\varphi =\arcsin \left( \frac{\sum\limits_{i=1}^{n}{{{x}_{i}}{{y}_{i}}-\bar{x}\sum\limits_{i=1}^{n}{{{y}_{i}}}}}{\sum\limits_{i=1}^{n}{x_{i}^{2}-\bar{x}\sum\limits_{i=1}^{n}{{{x}_{i}}}}} \right)$$ (5) $$c=\frac{{\bar{y}}}{\cos \varphi }-\bar{x}\tan \varphi $$ (6) 式（6）中：$\bar{x}=\frac{1}{n}\sum\limits_{i=1}^{n}{{{x}_{i}},\bar{y}=\frac{1}{n}\sum\limits_{i=1}^{1}{{{y}_{i}}}}$
由表 2可以得出，相同深度的岩石，岩石的抗压强度随着围压的增大而增大；随着深度的增加，相同的围压条件下，埋藏深度越深的岩石其抗压强度越强，符合地下岩石的发展规律；而且根据内聚力以及内摩擦角的计算结果，随着深度的增加，内聚力和内摩擦角也会跟着相应的增大.
表 2 不同标高试件三轴试验参数结果Table 2. Three different levels of axial test parameters试件编号 标高/m 围压/MPa 破坏荷载/kN 抗压强度/MPa 弹性模量/MPa 内聚力/MPa 内摩擦角$\varphi $/(°) D-35 2 505.844 10 75.31 43.44 104.431 D-27 2 505.844 20 282.08 149.13 97.912 4.173 2 21.111 5 D-30 2 505.844 30 312.93 164.47 98.123 D-29 2 312.380 10 278.10 141.70 100.234 D-83 2 312.380 20 298.54 152.05 93.617 10.752 7 47.461 3 D-10 2 312.380 30 369.82 193.99 102.121 D-76 2 110.726 10 317.69 168.52 24.343 D-31 2 110.726 20 24.96 174.59 105.304 16.362 2 51.163 4 D-38 2 110.726 30 416.82 219.98 104.769 3 结 论
1) 同深度同位置的岩石在不同围压条件下，岩石应力-应变曲线在峰值应力前阶段几乎重合，说明岩石的弹性模量与外界条件无关，只与岩石本身的性质有关.
2) 低围压时，变形不均匀，岩石表现为脆性特性；高围压时，变形趋于均匀，岩石出现由脆性向塑形特性转变的趋势.
3) 浅部低应力下，绿泥石英片岩应力-应变曲线斜率随着围压的增加而明显变缓；深部高应力下，其应力-应变曲线斜率随着围压的增加而明显变陡，绿泥石英片岩承载后产生的变形及破坏形态与围压大小密切相关，其破坏荷载增高.岩石的峰值应变与围压显著成正线性关系.
4) 相同深度的岩石，岩石的抗压强度随着围压的增大而增大；相同围压条件下，随着深度的增加，埋藏深度越深的岩石其抗压强度越强，内聚力和内摩擦角也会随着深度的增加而增加.
5) 根据深部岩石在三轴实验中的变形规律，对深部开采矿山高效、安全的回采具有一定的现实指导意义.
-
[1] 冯卫, 王佳运, 张成航, 等. 降雨入渗对邱家梁滑坡稳定性的影响研究[J]. 西北地质, 2013(2):195-200. http://www.cnki.com.cn/Article/CJFDTOTAL-XBDI201302029.htm [2] 周家文, 徐卫亚, 邓俊晔,等. 降雨入渗条件下边坡的稳定性分析[J].水利学报, 2008 (9):1066-1073. http://www.cnki.com.cn/Article/CJFDTOTAL-SLXB200809006.htm [3] 陈浩, 黄静, 林锋. GeoStudio 软件在土坡饱和-非饱和渗流分析中的应用[J]. 四川建筑, 2008 (6):66-67. http://www.cnki.com.cn/Article/CJFDTOTAL-SCJI200806029.htm [4] 谢瑾荣, 周翠英, 程晔. 降雨条件下软岩边坡渗流-软化分析方法及其灾变机制[J]. 岩土力学, 2014(1):2360-2365. http://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201401030.htm [5] 李兆平, 张弥. 考虑降雨入渗影响的非饱和土边坡瞬态安全系数研究[J]. 土木工程学报, 2001 (5):57-60. http://www.cnki.com.cn/Article/CJFDTOTAL-TMGC200105012.htm [6] 张国超, 范付松, 赵鑫. 间歇性降雨对滑坡稳定性的影响[J]. 安全与环境工程, 2011 (4):9-16. http://www.cnki.com.cn/Article/CJFDTOTAL-KTAQ201104002.htm [7] Carman M, Auflic M J, Komac M. Landslides at a uranium milltailing deposit site Boršt (Slovenia) detected by radar interferometry[J]. Landslides, 2014, 11(3):527-536. doi: 10.1007/s10346-013-0454-9
[8] 张兴凯, 孙恩吉, 李仲学. 尾矿库洪水漫顶溃坝演化规律试验研究[J]. 中国安全科学学报, 2011(7):118-124. http://www.cnki.com.cn/Article/CJFDTOTAL-ZAQK201107021.htm [9] 缪海波, 殷坤龙, 郭付三, 等. 金属矿山尾矿坝渗流场模拟及稳定性数值分析[J]. 金属矿山, 2010 (3):134-138. http://www.cnki.com.cn/Article/CJFDTOTAL-JSKS201003039.htm [10] Yang H, Jian W, Wang F. Progress of geo-disaster mitigationtechnology in asia [M]. Springer Berlin Heidelberg, 2013:503-523.
[11] 付新平, 丁勇. 考虑基质吸力下的黄土边坡稳定性研究[J]. 铁道标准设计, 2011(5):21-25. http://www.cnki.com.cn/Article/CJFDTOTAL-TDBS201105007.htm [12] Ozcan N T, Ulusay R, Isik N S. A study on geotechnical characterization and stability of downstream slope of a tailings dam toimprove its storage capacity (Turkey) [J]. Environmental EarthSciences, 2013, 69(6):1871-1890. http://cn.bing.com/academic/profile?id=566622f04c51afd69f33f95d8feb9962&encoded=0&v=paper_preview&mkt=zh-cn
[13] 张森, 王志军, 潘祥勇, 等. 基于故障树的尾矿库溃坝原因分析[J].山西建筑, 2013 (4):242-244. http://www.cnki.com.cn/Article/CJFDTOTAL-JZSX201304135.htm [14] 李亮, 褚雪松. 浸润线深度对尾矿坝稳定性分析的影响研究[J].中国安全生产科学技术, 2011 (11):20-23. http://www.cnki.com.cn/Article/CJFDTOTAL-LDBK201111003.htm -
