Study on preparation of ultrafine alumina by aluminum hydroxide under ultrasonic field
-
摘要:
超细粉体材料是新型材料的重点研究领域之一。其中超细氧化铝因其强度高、比表面积大等特性被广泛应用于精细陶瓷、复合材料、催化剂及其载体等领域。传统方法制备超细粉体存在着粒径分布大、 生产成本过高、 污染严重、 技术复杂等诸多问题,而超声波技术因其在超细粉体粒径、粒径分布及形貌调控等方面的独特优势,逐渐成为超细粉体制备的前沿技术。以氢氧化铝为原料,采用超声辅助碳酸铝铵热分解法,通过对氢氧化铝进行酸溶、铝盐的超声沉淀、前驱体的干燥,最后煅烧制备出粒径为100~200 nm的超细α-Al2O3,并对产物进行了一系列的表征分析,探索出了制备粒径较小、分散性好的超细氧化铝的理想工艺参数。
Abstract:The ultrafine powder material is one of the key research fields of new materials. Ultrafine alumina is widely used in fine ceramics, composite materials, catalysts and their supporters due to its high strength and large specific surface area. The conventional methods of preparing ultrafine powders have many problems, such as large particle size distribution, high production cost, serious pollution and complex technology. However, the unique advantages of ultrasonic technology in controlling the particle size, particle size distribution and morphology of ultrafine powders have gradually become the frontier technology for ultrafine powders preparation. In this paper, aluminum hydroxide was used as raw material, and ultra-fine α-Al2O3 with a particle size of 100-200 nm was prepared by ultrasonic-assisted aluminum ammonium carbonate thermal decomposition method through acid dissolution of aluminum hydroxide, ultrasonic precipitation of aluminum salt, drying of precursor and final calcination. The products were characterized and analyzed, and the ideal process parameters for preparing ultrafine alumina with small particle size and good dispersion were explored.
-
Keywords:
- ultrasonic /
- ammonium aluminum carbonate /
- ultrafine alumina /
- powder
-
传统的铅冶炼工艺，即烧结焙烧-鼓风炉还原法，已经被多种炼铅新工艺所取代，如氧气底吹熔炼法（QSL）、水口山法（SKS）、顶吹浸没熔炼法（Ausmelt或ISA）、基夫赛特法（Kivcet）、侧吹熔池熔炼工艺等[1-2]。侧吹熔池熔炼工艺源于前苏联的瓦纽科夫法，在两台侧吹炉内分别完成硫化铅精矿的氧化熔炼和液态高铅渣的还原熔炼过程[3-5]。近年来，侧吹熔池熔炼工艺对不同类型的原料进行了大量的试验和研究，并推广到铜、镍、锌浸出渣、锑等有色金属综合回收领域，均取得了良好的应用效果[6-7]。随着原料来源的日益复杂，品位的贫化、杂质元素含量升高，对铅冶炼过程技术指标及环保措施都产生了较大影响[8]。在侧吹熔炼炉中，由于富氧空气对熔池的强烈搅拌，体系的传质过程得到强化，使得反应迅速接近平衡状态，故可使用热力学模拟来预测过程参数对产物相组成及元素分配行为的影响，以探寻优化控制的解决方案。
历年来，不少学者采用平衡常数法[9]（Brinkley）或最小自由能法[10]（White）建立热力学模型对硫化铅精矿氧化熔炼过程进行了热力学模拟。谭鹏夫[11-12]、汪金良[13-14]及陈霖[15]等分别研究建立了氧气底吹炼铅过程（QSL）、铅闪速熔炼过程及铅富氧底吹氧化熔炼过程（SKS）的热力学模型，并计算了各元素在不同产物相中的分配行为。最近，刘燕庭等采用化学平衡常数法，建立铅富氧侧吹氧化熔池熔炼过程热力学模型。在原料组成、氧料比、冷却水量与进出水温差、富氧浓度等典型生产工况条件下，模拟计算了平衡产物组成和关键技术指标[16-17]。上述热力学模型虽能较好地反映生产炉况，但仍存在一些不足之处：采用平衡常数法和最小自由能法建立的热力学模型，都需假定产物的组成并提供各组分适用的活度系数。体系中各组分的活度系数取自文献中类似体系或相近反应条件下的实验数据，其准确度往往无法得到保证。
目前，利用商用软件进行热力学计算在材料设计及工程应用领域非常流行。所有的热力学软件都包括了热力学数据库，这些数据库是基于相图计算（CALPHAD）方法开发的，利用已知的相图和热力学实验数据来优化每个相的吉布斯自由能模型参数，从而获得描述每一相Gibbs自由能的热力学数据库[18]，同时低元系模型参数能够为高元系的未知相图和热力学性质提供良好的预测。FactSage是一个具有悠久历史和广泛用户的软件包，可以处理涉及40种元素、最多200种溶液相和1 500种化学计量相的复杂热力学平衡计算[19]。本文将使用FactSage7.3模拟计算铅侧吹氧化熔炼过程平衡相的组成，并与工业生产数据进行比较，以期预测产出、揭示有价元素的分配行为，并为工艺参数的优化提供指导。
1 铅侧吹氧化熔炼过程
铅侧吹氧化熔炼过程在图 1所示的侧吹炉内完成。氧气侧吹炉的内部空间由上而下可划分为再燃烧区、鼓泡区、熔池区及炉缸区[20]。
由3层铜水套围成的炉身部位，包含了熔池区和鼓泡区，是实现冶金过程的区域。硫化铅精矿、熔剂、铅泥、铅银渣、返尘等物料经过配料和制粒后，从顶端加料口倒进熔池。富氧空气由炉体两侧一次风口处鼓入到炉渣中，强烈搅动高温熔体，使得炉料快速得到熔化。熔池区静止渣面至二次风口之间的空间区域是鼓泡区，主要发生硫化矿的氧化反应，生成炉渣和粗铅。一次风口下的区域渣层相对静止，可完成炉渣和铅液的澄清分离过程。放渣口与还原炉的进渣口通过溜槽连接，使得硫化铅精矿氧化熔炼过程和液态高铅渣还原熔炼过程得以连续进行。在铜水套之上，炉顶钢水套包裹的空间区域是再燃烧区，从二次风口处负压吸入的空气可使烟气进一步得到燃烧，去除单体硫等有害物质。炉内烟气依次通过直升烟道、余热锅炉、电除尘器、引风机后进入制酸系统。余热锅炉及电除尘器回收的烟尘将返回配料。表 1和表 2列出了某厂侧吹氧化炉的炉料成分及工艺控制参数。
表 1 炉料成分Table 1. Composition of raw material in factory
表 2 工厂采用的工艺控制参数Table 2. Process control parameters used in factory
2 FactSage热力学数据库及平衡计算
高温火法炼铅过程中，产物通常有烟气、炉渣、铅液以及铜锍4个相。以下简要介绍涉及火法炼铅过程所用到的热力学数据库。
1）纯物质数据库FactPS。包含超过4 900个在固体、液体、气体和离子状态的纯物质热力学数据, 数据的主要来源包括JANAF[21]和Barin[22]的热力学汇编。在本文模拟计算中，根据输入元素检索出的226种固相纯物质、95种气体分子均可选作可能的产物参与平衡计算。
2）氧化物数据库FToxid。氧化物数据库FToxid包含多达23种金属元素形成的纯氧化物和固溶体（以及熔渣相中S2-、SO42-、PO4-、H2O/OH-、CO32-、F-、Cl-和I-的稀溶液）的热力学数据。在本文模拟计算中，根据输入元素检索出的16种固溶体溶液相以及SlagA溶液相，均选作可能的产物参与平衡计算，其中的SlagA溶液相对应于液态炉渣。
3）综合数据库FTmisc。FTmisc是一个综合的合金数据库，包含了铜锍及其他金属合金相的热力学数据。铜锍是硫化矿有色冶金过程的重要溶液相。在本文模拟计算中，选择熔锍相MATT和铅液相PbLQ对应于冶炼过程中的可能生成的铜锍和铅液。其中熔锍相MATT中含有Cu，Fe，S（30%~60%，指摩尔分数），Ni，Co，Pb，Zn及As（< 10 %，指摩尔分数）等元素在500~1 600 ℃的热力学数据，铅液数据库PbLQ中含有Pb（> 80 %，指摩尔分数），Ag，As，Au，Bi，Cu，Fe，Na，O，S，Sb，Sn及Zn等元素在300~1 200 ℃的热力学数据。
FactSage平衡模块采用最小Gibbs自由能的平衡原理进行计算。软件根据输入的元素种类和选择的数据库会检索出所有可能的产物，用户在手动选择相应的产物后，软件会给出在满足质量守恒条件下Gibbs自由能最小的体系组成作为平衡计算结果。
3 结果与分析
3.1 验证
使用FactSage7.3平衡模块进行热力学平衡计算。表 1及表 2所示的炉料成分及工艺控制参数，用于反应物界面的输入及平衡条件的设定。表 3给出了炉渣、铅液和铜锍中各组分浓度的计算结果，计算值与工业生产值吻合，表明采用热力学平衡计算研究铅侧吹氧化熔炼过程是可行的。图 2给出了平衡烟气各组分体积分数的计算结果，计算的烟气主要成分是H2O、SO2和N2，烟尘的主要成分是Cd和PbS，与实际产出情况相符。
表 3 炉渣和铅液组成元素的计算值与生产值的比较Table 3. Comparison of calculated value and production value of slag or lead liquid constituent elements
3.2 氧料比及熔炼温度的影响
3.2.1 氧料比
熔炼温度为1 050 ℃，富氧浓度（指体积分数，下同）为90%，氧料比在100~170 m3/t之间变化时，考察铅、铜、硫等元素在铅液、铜锍、炉渣和烟气中分配比的变化情况。
图 3给出了氧料比对铅在各相中分配比的影响。可以看出，氧料比较高时，铅元素绝大部分进入到炉渣中；氧料比较低时，一部分铅元素存在于铅液、铜锍和烟气中。随着氧料比的增加，铅元素进入铅液、铜锍和烟气的比例都在不断下降而进入炉渣的比例不断增大，铅元素的直收率增大。
![]()
图 3 氧料比对铅在各相分配比的影响Figure 3. The influence of oxygen-to-feed ratio on distribution ratio of lead among each phase氧料比对铜元素在各相中分配比的影响如图 4所示。氧料比较低时，铜元素主要进入到铜锍和炉渣中，有少部分存在于铅液中。随着氧料比增大，铜进入铜锍相和铅液的比例不断下降，而进入炉渣的比例不断上升。
![]()
图 4 氧料比对铜在各相分配比的影响Figure 4. The effect of oxygen-to-feed ratio on the distribution ratio of copper among each phase氧料比对硫元素在各相分配比的影响如图 5所示。可以看出，氧料比对硫在各相中的分配行为影响很大。随着氧料比增加，硫元素进入铜锍和炉渣的比例不断下降，进入烟气的比例增大。
![]()
图 5 氧料比对硫在各相分配比的影响Figure 5. The influence of oxygen-to-feed ratio on the distribution ratio of sulfur among each phase图 6给出了渣含硫、渣含铅及铅液品位与氧料比的关系。可以看出，随着氧料比增大，渣含铅增大，渣含硫减小，但同时铅液中杂质含量也会相应增大。氧料比对元素锌、银、砷在氧化熔炼过程中的影响很小。除了极少量的锌进入铜锍，绝大部分的锌都富集在渣相中。砷和银分别进入到炉渣和铅液中。
![]()
图 6 炉渣及铅液中主要元素的含量与氧料比的关系Figure 6. The relationship between the content of main elements in slag or lead liquid and the oxygen-to-feed ratio图 7给出了熔炼过程中产物相的生成量与氧料比的关系。从图 7中可以看出，随着氧料比的升高，炉渣和烟气的生成量增加，铅液和铜锍的生成量减小。氧料比大于116 m3/t时，铅氧化熔炼过程不会产出铜锍相。由图 6及图 7可知，氧料比大于138 m3/t时，铅液及铜锍相都消失，烟气的生成量急剧增长，炉渣的生成量恒定。此时，渣含硫趋于零，渣含铅趋于临界值60.3 %，炉料在氧化熔炼过程中达到一个过氧化的状态。
![]()
图 7 产物相的生成量与氧料比的关系Figure 7. The relationship between the amount of product phase formation and the oxygen-to-feed ratio3.2.2 熔炼温度
氧料比为120 m3/t，富氧浓度为90%，熔炼温度在1 000~1 200 ℃之间变化时，考察铅、铜、硫等元素在铅液、铜锍、炉渣和烟气中分配比的变化情况。
熔炼温度对铅在各相中分配比的影响如图 8所示。随着熔炼温度的升高，铅进入炉渣的比例不断下降，而进入烟气和铅液的比例不断上升，铅元素的直收率下降。
![]()
图 8 熔炼温度对铅在各相分配比的影响Figure 8. The influence of melting temperature on the distribution ratio of lead among each phase图 9给出了熔炼温度对铜在各相分配比的影响。温度较低时，随着温度升高，铜进入铜锍的比例下降，进入铅液和炉渣的比例升高；温度较高时，随着温度的升高，铜进入铅液的比例增大，进入渣相的比例下降。熔炼温度对元素锌、银、砷在各相分配比的影响不大。温度较高时，会有极少量的锌将进入烟气及铜锍中，绝大多数部分进入到炉渣中。砷和银分别进入到炉渣和铅液中。
![]()
图 9 熔炼温度对铜在各相分配比的影响Figure 9. The effect of melting temperature on the distribution ratio of copper among each phase熔炼温度对硫元素在各相分配比的影响如图 10所示。随着熔炼温度的升高，硫元素进入烟气中的比例增大，脱硫效果更好。图 11给出了熔炼温度对渣含硫、铅液品位的影响。随着熔炼温度升高，炉渣中的铅、硫元素的含量都在下降，铅液中的铅含量升高。因此，从产物质量及脱硫效果的角度综合考虑，适当提升熔炼温度对熔炼过程是有利的。
![]()
图 10 熔炼温度对硫在各相分配比的影响Figure 10. The influence of melting temperature on the distribution ratio of sulfur among each phase![]()
图 11 炉渣及铅液中主要元素的含量与熔炼温度的关系Figure 11. The relationship between the content of main elements in slag or lead liquid and the melting temperature图 12给出了熔炼过程中产物相的生成量与熔炼温度的关系。随着熔炼温度的升高，铅液和烟气的生成量增大，炉渣和铜锍的生成量减小。氧料比为120 m3/t，熔炼温度大于1 010 ℃时，熔炼过程将不会产出铜锍。当熔炼温度大于1 155 ℃时，随着温度的升高，铅液的生成量逐步下降。
![]()
图 12 产物相的生成量与熔炼温度的关系Figure 12. The relationship between the amount of product phase formation and the melting temperature3.3 熔炼过程优化控制
粗铅和高铅渣都是铅氧化熔炼过程的主要产物。有色金属行业标准《粗铅》[23]对粗铅中的杂质含量进行了限定，要求铅含量不小于94%时，杂质元素Sb和As的含量分别不大于1%和0.9%。高铅渣作为铅冶炼工艺的中间产品，既可用于还原段熔炼生产优质的精铅，也可返回配料。参考该厂的生产经验，高铅渣中铅的含量通常不小于50%，硫的含量不大于1%。As作为有毒有害元素，按照《重金属精矿产品中有害元素的限量规范》[24]中的要求，炉渣中As含量应不大于0.7%。
铅侧吹氧化熔炼过程中，氧料比和熔炼温度是主要的控制参数，它们能直接影响到产物粗铅及高铅渣的质量。若在给定炉料成分下，连续改变熔炼过程的氧料比及熔炼温度进行批量平衡计算，在粗铅及高铅渣的质量达到期望值的条件下以有价元素综合直收率最高且烟尘率最低作为目标，可建立一个铅侧吹氧化熔炼过程优化模型。如式（1）所示。
(1) 在式（1）中，Ri表示有价元素i的直收率，DR表示烟尘率，w[Pb]Lead指粗铅中铅的质量百分数，w[Pb]Slag指炉渣中铅的质量百分数，w（L/S）指炉渣液固质量比，即液态渣与固态渣的质量比，mpb指吨矿产铅率，即产出的铅液与炉料的质量比。
在FactSage中，可通过“宏过程”来实现自动化平衡计算。宏过程计算流程如图 13所示，所有的平衡设定条件和计算结果中的各相物质流可以分别存储成Equi*.DAT平衡文件和*.DAT物质流文件，在后续平衡计算中通过宏代码分别进行调用和存储。也可以将相应的物质流保存到Microsoft Excel文件，在后续平衡计算中可通过宏代码进行读取和保存。在炉料成分及富氧浓度不变的情况下，连续改变氧料比和熔炼温度，使用宏过程实现批量热力学平衡自行计算，系统按设定条件筛选出期望炉次，即粗铅及高铅渣的质量达到期望值的炉次。
按式（1）所示的优化模型对铅侧吹氧化熔炼过程进行了工艺参数优化。综合考虑烟尘率以及有价元素的直收率。建议熔炼过程中氧料比控制在124 m3/t，熔炼温度控制在1 067 ℃左右。优化后的相关技术指标如表 4所列，对实际工业生产有一定的应用价值。
表 4 主要技术指标Table 4. Main technical indicators
图 14和图 15分别给出了铅侧吹氧化熔炼过程中固态渣的生成量、固态渣的组成与氧料比及熔炼温度的关系。研究结果表明，如果熔炼温度和氧料比控制不当，炉渣中会析出尖晶石、黄长石、红锌矿等固态渣。随着温度的升高，固态渣会大量溶解于高温液态渣中，固态渣的生成量减少。氧料比小于125 m3/t时，随着氧料比的提高，固态渣生成量减少；氧料比大于136 m3/t时，随着氧料比的提高，固态渣生成量增大。熔炼过程中固相的生成会使得炉渣的黏度大幅上升，对于铅冶炼过程极为不利，实际生产过程应严格控制固态渣的生成，保持炉渣良好的流动性。
![]()
图 14 固态渣的生成量与氧料比及熔炼温度的关系Figure 14. The relationship between the amount of solid slag produced and oxygen-to-feed ratio or melting temperature![]()
图 15 固态渣的组成与氧料比及熔炼温度的关系Figure 15. The relationship between the composition of solid slag and oxygen-to-feed ratio or melting temperature图 16给出了熔炼过程中铅液的生成量与氧料比及熔炼温度的关系。结果表明，氧料比对铅液生成量的影响显著高于熔炼温度。随着氧料比升高，铅液生成量逐步减少；而随着熔炼温度的升高，铅液生成量变化范围很小。
![]()
图 16 铅液生成量与氧料比及熔炼温度的关系Figure 16. The relationship between the lead liquid production and oxygen-to-feed ratio or melting temperature4 结论
1）使用FactSage软件，对铅侧吹氧化熔炼过程进行热力学模拟，计算的平衡相组成与实际产出情况一致，表明采用热力学平衡研究熔池熔炼过程是可行的。
2）提升氧料比，铅、铜等有价金属元素进入高铅渣的比例增大，炉料的脱硫效果更好，但同时铅液中杂质的含量也会相应增大。所以铅侧吹氧化熔炼过程应控制好氧料比。
3）提升熔炼温度，对降低渣含硫，提高粗铅品位更有利。但较高的温度会促进铅锌等有价元素的挥发，所以铅侧吹氧化熔炼过程应控制好熔炼温度。
4）满足粗铅及高铅渣质量的条件下，综合考虑烟尘率以及有价元素的直收率，建议熔炼过程中氧料比控制在124 m3/t，熔炼温度控制在1 067 ℃左右，对实际工业生产有一定的应用价值。
王庆龙 -
![]()

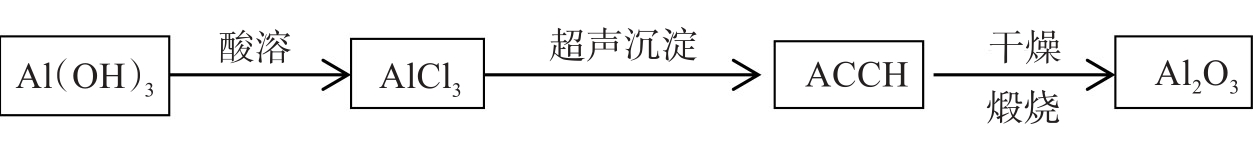

图 2 超声波场下氢氧化铝制备超细氧化铝的操作流程
Fig 2. Operation process of preparing ultrafine alumina by aluminum hydroxide under ultrasonic field
![]()
图 3 不同因素对氢氧化铝酸溶效果的影响：（a）HCl浓度；（b）温度；（c）溶解时间；（d）液固比
Fig 3. Effect of different factors on acid dissolution of aluminum hydroxide： （a） HCl concentration； （b） temperature； （c） dissolution time； （d） liquid-solid ratio
![]()
图 4 各物种浓度与pH值关系曲线[21]：（a） NH4HCO3体系；（b） Al3+盐体系
Fig 4. Relationship curve between species concentration and pH value：（a） architecture of NH4HCO3；（b） architecture of Al3+ salt
![]()
图 5 不同NH4HCO3浓度产物物相分析：（a）0.5 mol/L；（b） 1.0 mol/L； （c）1.5 mol/L；（d） 2.0 mol/L
Fig 5. Phase analysis of products with different NH4HCO3 concentrations： （a） 0.5 mol/L； （b） 1.0 mol/L； （c） 1.5 mol/L； （d） 2.0 mol/L
![]()
图 6 （a）AlCl3滴加速度对前驱体ACCH粒度的影响；（b）12 mL/min；（c）14 mL/min；（d）16 mL/min； （e）18 mL/min； （f）20 mL/min
Fig 6. （a） Effect of droplet acceleration of AlCl3 on particle size of ACCH precursor； （b） 12 mL/min； （c） 14 mL/min； （d） 16 mL/min； （e） 18 mL/min； （f） 20 mL/min
![]()
图 7 （a）分散剂添加量对前驱体ACCH粒度的影响；（b）0；（c）5%；（d）10%；（e）16%；（f）20%
Fig 7. （a） Effect of dispersant addition on ACCH precursor particle size； （b） 0； （c） 5%； （d） 10%； （e） 16%； （f） 20%
![]()
图 8 （a）超声波强度对前驱体ACCH粒度的影响；（b）0；（c） 120 W；（d） 240 W；（e） 360 W；（f） 480 W
Fig 8. （a） Effect of ultrasonic intensity on particle size of ACCH precursor； （b） 0； （c） 120 W； （d） 240 W； （e） 360 W； （f） 480 W
![]()
图 9 无水乙醇洗涤消除硬团聚机理
Fig 9. Mechanism of removing hard agglomeration by washing with anhydrous ethanol
![]()
图 10 前驱体ACCH的SEM图：（a）常规干燥；（b）真空干燥
Fig 10. SEM diagram of ACCH precursor： （a） conventional drying； （b） vacuum drying
表 1 分散剂种类对前驱体ACCH粒度的影响
Table 1 Effect of dispersant type on particle size of ACCH precursor
分散剂种类 D50/μm 无分散剂 36.414 无水乙醇 9.414 PEG-300 12.756 PEG-1 000 10.015 PEG-4 000 8.585
下载: 导出CSV
表 2 洗涤方式对前驱体ACCH粒度的影响
Table 2 Effect of washing mode on particle size of ACCH precursors
洗涤方式 D10/μm D50/μm D90/μm 蒸馏水洗涤 3.202 32.624 150.837 无水乙醇洗涤 2.967 6.797 12.787
下载: 导出CSV
-
[1] GURMEN S,EBIN B,STOPIĆ S,et al.Nanocrystalline spherical iron-nickel (Fe-Ni) alloy particles prepared by ultrasonic spray pyrolysis and hydrogen reduction (USP-HR)[J].Journal of Alloys and Compounds,2009,480(2):529-533.
[2] 梁锡炳,盛晓方,李兴刚,等.纳米氧化铝改性VW75镁合金微弧氧化陶瓷层抗热震性能研究[J].稀有金属, 2019,43(7):679-685. [3] 程科恺,常启兵,汪永清,等.以纳米氧化铝为助烧结剂制备α-Al2O3陶瓷膜支撑体[J].中国陶瓷, 2013,49(10):9-12. [4] SPIRINA L V,BAKINA O,KAZANTSEV S O,et al.Effect of γ-α-Al2O3nanostructure surface morphology on lipid Peroxidation and cathepsin activity in neuro-2a neuroblastoma cells[J].Journal of Cluster Science,2023,34(1):237-242.
[5] KABAKC G Ç,ASLAN Ö,BAYRAKTAR E.Impact behaviour of recycled rubber-based composites reinforced with glass bubbles and alumina fibers (γ-Al2O3)[C]//Society for Experiment Mechanics Annual conference and Exposition, Springer International Publishing, 2023.
[6] YANG Q,LIU H,YUAN P,et al.Single carbon vacancy traps atomic platinum for hydrogen evolution catalysis[J].Journal of the American Chemical Society,2022,144(5):2171-2178.
[7] 朱忠南,吕国志,李晓飞,等.高铁赤泥熔融还原过程中钠铝硅的行为研究[J].有色金属科学与工程,2023,14(6):773-780. [8] 金会心,王尚杰夫,肖媛丹,等.赤泥与粉煤灰资源特性及其协同利用现状研究[J].贵州大学学报(自然科学版),2022,39(2):18-26. [9] 李颖,余瑜,王子铭,等.超声波电沉积制备Fe-Ni-Co合金箔[J].江西冶金,2024,4(1):128-135. [10] 季洪海,凌凤香,张会成,等.柱状碳酸铝铵团簇的合成及相变研究[J].石油炼制与化工,2020,51(2):62-70. [11] 殷倩楠,金会心,肖媛丹,等.异丙醇溶析铝酸钠溶液制备高纯氢氧化铝[J].有色金属科学与工程,2021,12(4):33-41. [12] MODARRES-GHEISARI S M M,GAVAGSAZ-GHOACHANI R,MALAKI M,et al.Ultrasonic nano-emulsification-A review[J].Ultrasonics Sonochemistry,2019,52:88-105.
[13] 卢小琳,国伟林,王西奎.超声化学法制备无机纳米材料的研究进展[J].中国粉体技术,2004 (1):44-48. [14] ENOMOTO N,SUNG T H,NAKAGAWA Z E,et al.Effect of ultrasonic waves on crystallization from a supersaturated solution of alum[J]. Journal of Materials Science,1992,27(19):5239-5243.
[15] 李智,宋万彤,陈伟荣,等.变频超声对纳米金属陶瓷复合电沉积层组织及性能的影响 [J].材料保护,2021,54(12):104-110. [16] 许顺祥.超声辅助沉淀法制备纳米硅磷酸钙粉体及性能研究[D].上海：上海师范大学, 2020. [17] WANG W Y,YANG Y Q,LUO H A,et al.Ultrasound-assisted preparation of titania–alumina support with high surface area and large pore diameter by modified precipitation method[J].Journal of Alloys and Compounds,2011,509(7):3430-3434.
[18] 刘铃声,王荣,马升峰,等.超声波在制备稀土纳米材料中的研究现状[J]. 稀土,2020,41(1):133-143. [19] 胡佩业,范阳阳,孔亚鹏,等.低温铝电解研究进展[J]. 江西冶金,2023,43(2):135-141. [20] 林元华,张中太,黄传勇,等.前驱体热解法制备高纯超细α-Al2O3粉体[J].硅酸盐学报,2000 (3):268-271. [21] 施辉献,张磊,杨妮,等.碳酸铝铵制备过程中工艺参数对粒度的影响[J].轻金属,2020,496(2):18-22. -
期刊类型引用(3)
1. 叶钟林，朱云锋，张海培，周世伟，李博，施哲. 铜富氧熔炼生产高品位冰铜过程热力学分析. 昆明理工大学学报(自然科学版). 2022(04): 1-7+54 .
百度学术
2. 王建松，覃贾，史欣欣，荆涛，陈伟，黄涛，曹战民. 铅富氧侧吹氧化-还原过程动力学模拟. 中国有色金属学报. 2022(10): 3134-3146 . 百度学术
3. 王亲猛，黄明星，王松松，李栋，田庆华，郭学益. 典型有色金属冶炼过程热力学模拟的研究进展. 有色金属(冶炼部分). 2021(10): 1-12 . 百度学术
其他类型引用(6)
计量
- 文章访问数: 73
- HTML全文浏览量: 8
- PDF下载量: 9
- 被引次数: 9
