Study on the stability of surface movement and strata monitoring in a mine
-
摘要: 采空区是影响矿山安全生产的重大隐患之一，对采空区的探测和稳定性分析至关重要。本文以某金属矿山为例对其稳定性及上覆岩层变形监测进行分析，采用InSAR技术进行实测，通过FLAC3D数值模拟以及力学分析方法，分析遗留采空区稳定性和地表变形规律。结果表明：InSAR技术监测得到地表形变约为2 mm，地表建筑物形变约为2 mm，围岩二次应力的变化值最大为1.91 MPa。采空区围岩内部监测位移最大值为2.5 mm。采空区数值模拟地表变形分析矿区的地表最大沉降为2.7 mm。监测结果与理论分析及三维数值模拟分析结果基本吻合，整体上围岩内部位移量变化较小，未出现大的地压活动。采场围岩结构稳定性良好，地表沉降量微小，无显著形变，矿区地表及建筑物处于稳定状态。Abstract: The mined-out area is one of the great security risks for mine production. The detection and stability analysis of the mined-out area is very important for safety production. This paper took a metal mine as an example to analyze its stability and deformation monitoring of overlying strata. The InSAR technology was used for actual measurement, and FLAC3D numerical simulation and mechanical analysis methods were used to analyze the stability of the remaining mined-out area and surface deformation law. The results indicated that the surface deformation using the InSAR technology was approximately 2 mm, the surface building deformation was approximately 2 mm, and the maximum change value of the secondary stress of the surrounding rock was 1.91 MPa. The maximum internal monitoring displacement of the surrounding rock in the mined-out area was 2.5 mm. A Numerical simulation of the surface deformation of the goaf was used to analyze the surface of the mining area, and the maximum surface settlement was 2.7 mm. The monitoring results are consistent with the theoretical analysis and three-dimensional numerical simulation analysis results. On the whole, the internal displacement of the surrounding rock changes little, and there is no large ground pressure activity. The surrounding rock structure of the stope is stable, the surface subsidence is small, and there is no significant deformation. The mining area surface and buildings are in a stable state.
-
Keywords:
- numerical simulation /
- deformation monitoring /
- secondary stress
-
铝锂合金因其具有密度低、比强度高、比模量高等性能被认为是适应于现代航空航天工业的理想材料[1-2].目前铝锂合金已经发展到第三代，其中使用较多的为2099铝锂合金[3-4].研究表明使用2099 Al-Li合金制造的波音飞机重量减轻14.6 %，燃料节约5.4 %，飞机总体成本可下降约2.1 %[5].
铝锂合金虽性能优异但由于合金中的锂元素具有较高的化学活性，故易导致合金的性能受环境影响而发生改变[6].譬如由于铝锂合金的各向异性，导致其发生晶间腐蚀，从而对飞机的使用寿命、安全性和可靠性带来不利影响.部分研究者已对Al-Li合金的腐蚀行为做了大量研究[7-10]. LV等[11]通过透射电子显微镜(TEM)和拉曼光谱研究2099铝锂合金的耐蚀性.结果表明，2099铝锂合金的耐蚀性随着晶粒细化的增加而提高.李劲风等[12]研究了2195铝锂合金在不同时效条件下的晶间腐蚀和剥离腐蚀行为. Goebel等[13]对2099-T86铝锂合金的应力腐蚀特点进行了研究.麻彦龙等[14-15]研究了热机械加工对AA2099铝锂合金局部腐蚀敏感性和膨胀机理的影响.苏艳等[16]对比研究了5A90铝锂合金和2D12铝合金在海洋大气环境中的微观结构、腐蚀行为和机械性能，并评估了相对于铝合金失重的腐蚀程度.
目前，2099铝锂合金是国内飞机的主流材料，其暴露于恶劣的海洋气候中时，由于空气中氯离子含量的影响，性能会出现波动.具体来说，氯离子由于其渗透能力较强而导致金属表面钝化膜和有机涂层的损坏[17-19].在多种腐蚀防护措施中，缓蚀剂的使用一直是阻止和抑制腐蚀现象最为方便和实用的方法.咪唑啉因其毒性低，防腐性能高等特性被广泛应用于金属防腐中，一些关于咪唑啉作为铝合金腐蚀抑制剂的研究已经被证实[20-22].
文中通过模拟海洋大气环境，采用极化曲线测试、交流阻抗测试和SECM等多种电化学测试方法，研究咪唑啉对氯化钠溶液中2099铝锂合金的腐蚀抑制效果.
1 实验及研究方法
1.1 试样及试剂
试样材料为2099铝锂合金，其成分如表 1所列.试样直径d=5 cm，进行实验前使用800，1 200，2 000，3 000和3 500粒度的碳化硅砂纸逐级打磨.抛光后，用蒸馏水和丙酮冲洗样品表面.
表 1 2099铝锂合金的成分/（质量分数，%）Table 1. The composition of 2099 Al–Li alloy /(mass fraction, %)
试剂：NaCl、KI和咪唑啉腐蚀抑制剂溶液.所有试剂均为分析纯，实验前先将试剂在150 ℃真空干燥约10 h以彻底去除残留水.
所有电化学测试均在美国普林斯顿科学仪器有限公司生产的Versascan微区电化学工作站进行.
1.2 试验方法
1.2.1 传统电化学测试
传统电化学测试包括极化曲线测试和交流阻抗测试.极化曲线测试和EIS测试中使用三电极系统，选取氯化钠溶液作为电解液，以2099 Al-Li合金为工作电极(WE)，直径1 mm的铂丝(99.9 %)作为对电极(CE)，饱和Ag /AgCl电极作为参比电极.采用微区电化学工作站，极化曲线扫描范围为-300~300 mV，扫描速率为1 mV/s. EIS在开路电位下测量，频率范围为105 Hz~0.01 Hz.整个测量过程中Versastudio软件用于数据记录和极化曲线分析，EIS数据通过ZSimpWin 3.00进行数据拟合[23].
1.2.2 扫描电化学显微镜(SECM)测试
Versascan工作站中的SECM测试集成了定位系统，双恒电位仪以及超微电极探针[24-25].工作过程中通过电机和双恒电位仪驱动的三轴位置控制器控制尖端电极的位置. SECM测试采用四电极系统，超微探针和2099铝锂合金为工作电极，直径1 mm的铂丝(99.9 %)为对电极(CE)，饱和Ag /AgCl电极作为参比电极.用于SECM测试的电解液为5 mmol/L KI(AR，Strem化学品)+3 %(指质量分数，下同) NaCl(SP，阿拉丁化学有限公司)+0.01 mmol/L咪唑啉缓蚀剂.溶液制备中采用去离子水，HCl溶液用于调节溶液的pH值.超微探针尖端电位设定为+0.50 V，通过逼近曲线得到合适的探针位置. SECM成像和线扫描的扫描速率分别为50 μm/s和25 μm/s.所有试验均在室温下进行，且每次测量重复3次以获得较好的试验结果.
2 结果与讨论
2.1 极化曲线测试
图 1所示为在3 %(指质量分数，下同)NaCl溶液中的2099铝锂合金添加不同浓度咪唑啉缓蚀剂后的极化曲线.从极化曲线上可以看出添加咪唑啉缓蚀剂后，2099铝锂合金的自腐蚀电位均发生正移，缓蚀剂浓度达到0.01 mmol/L时，正移量最大.
![]()
图 1 添加咪唑啉缓蚀剂后3 %（指质量分数，下同）NaCl溶液中2099 Al-Li合金的极化曲线Figure 1. Polarization curves of 2099 Al-Li alloy in 3 % NaCl solution after adding of imidazoline inhibitor试验中选取浓度为1×10-3 mmol/L、3×10-3 mmol/L、5×10-3 mmol/L、7×10-3 mmol/L和1×10-2 mmol/L的咪唑啉缓蚀剂.通过式(1)计算缓蚀剂的缓蚀效率(η)，其中ICorr0为添加缓蚀剂前合金的腐蚀电流，ICorr为添加缓蚀剂后的腐蚀电流，所得结果如表 2所列.
表 2 不同浓度缓蚀剂的缓蚀效率Table 2. Corrosion inhibition efficiency of different inhibitor concentration
(1)
(2) 从表 2和图 2中可以看出，缓蚀抑制效率随缓蚀剂浓度增大而增加.咪唑啉浓度为7×10-3 mmol/L和10-2 mmol/L时，缓蚀效率出现一个平台，当咪唑啉缓蚀剂浓度为10-2 mmol/L时，缓蚀效率较高，为77.75 %.
![]()
图 2 咪唑啉缓蚀剂对3 %NaCl溶液中2099铝锂合金随浓度的抑制效率Figure 2. Inhibition efficiency of imidazoline corrosion inhibitor against 2099 Al-Li alloy in 3 % NaCl solutions as a function of concentration表 3所列为加入缓蚀剂前后塔菲尔曲线的拟合结果.据研究表明，在添加抑制剂后合金的自腐蚀电位变化大于85 mV，则抑制剂可以分为阴极型或阳极型抑制剂.如果小于85 mV，则被认为是混合型抑制剂.从表 3中数据可得，加入缓蚀剂后，其阳极自腐蚀电位变化大于85 mV，因此缓蚀剂为阳极型腐蚀抑制剂.加入腐蚀抑制剂后阳极的溶解速率降低.
表 3 2099 Al-Li合金在3 %NaCl溶液中加入0.01 mmol/L咪唑啉缓蚀剂后极化曲线拟合结果Table 3. Electrochemical results obtained from polarization curves of 2099 Al-Li alloy in 3 % NaCl solution without and with the addition of 0.01 mmol/L of imidazoline corrosion inhibitor
2.2 电化学阻抗谱(EIS)测试
EIS测试可进一步验证极化曲线测试结果.测试过程中可直接获得溶液电阻(RS)，电荷转移电阻(Rp)和双层电容(Cd1)等参数. 图 3和图 4所示为在3 %NaCl中添加0.01 mmol/L咪唑啉缓蚀剂后的Al-Li的Nyquist图与Bode图.从图 3中可以看出，添加缓蚀剂前，合金的阻抗图谱呈现内缩的状态，高频区域存在一个非法拉第过程，其电容回路和合金表面转移电荷有关.添加咪唑啉缓蚀剂后，曲线形状发生改变，法拉第过程表现出扩散控制，这是因为添加缓蚀剂后在合金表面生成一层钝化膜，阻碍了合金的溶解过程.从图 4中可以看出添加缓蚀剂后，合金的Bode图没有较大的变化，在高频区域和中低频区域均存在一个容抗弧，根据铝合金在NaCl溶液中的腐蚀界面模型，建立等效电路[26-27]，通过ZSimpWin软件拟合得到等效电路图如图 5，相关数据如表 4所列.在该等效电路模型中，RS表示溶液电阻，R1表示咪唑啉自身的电阻，Rct表示反应界面的转移电阻. Rp的总电阻包括Rt和R1值[28]，CPE1表示咪唑啉缓蚀剂自身的电容，CPE2表示咪唑啉吸附于合金表面与合金界面的双电层.从表 4中可以得到：添加缓蚀剂后溶液电阻增大，电极表面电荷转移电阻增大，Rp总值增大，咪唑啉表现出较好的抑制效果.
![]()
图 3 3 %NaCl中添加0.01 mmol/L咪唑啉前后Al-Li电极的Nyquist图Figure 3. Nyquist plots for Al-Li electrode in 3 % NaCl without and with the addition of 0.01 mmol/L imidazoline corrosion inhibitor![]()
图 4 3 %NaCl中添加0.01 mmol/L咪唑啉前后Al-Li电极的Bode图Figure 4. Bode plots for Al-Li electrode in 3 % NaCl without and with the addition of 0.01 mmol/L imidazoline corrosion inhibitor![]()
图 5 2099 Al-Li合金在3 %NaCl与0.01 mmol/L咪唑啉缓蚀剂中的等效电路Figure 5. Equivalent circuit diagram of 2099 Al-Li alloy in 3 % NaCl with 0.01 mmol/L imidazoline corrosion inhibitor表 4 2099 Al-Li合金在含有0.01 mmol/L咪唑啉缓蚀剂的3 %NaCl中的阻抗拟合结果Table 4. The impedance fitting results of the 2099 Al-Li alloy in 3 % NaCl with 0.01 mmol/L imidazoline corrosion inhibitor
抑制效率(η %)由式(3)计算得出, 其中Rp, 0和Rp, inh分别表示电解液中添加缓蚀剂前后的极化电阻.加入缓蚀剂后极化电阻发生变化，计算缓蚀剂的抑制效率η=78 %，与极化曲线测试结果一致，见表 5所列.
表 5 2099 Al-Li合金在3 %NaCl溶液中添加缓蚀剂前后的极化电阻与缓蚀效率Table 5. Polarization resistance and inhibition efficiency values for 2099 Al-Li alloy electrode in 3 % NaCl solution in the absence and presence of 0.01 mM of imidazoline corrosion inhibitor
(3) 2.3 SECM测试
图 6所示为2099铝锂合金在3 %NaCl(5 mmol/L KI)溶液中沿Z轴的逼近曲线.逼近曲线的测试可以获得合适的探针位置.根据SECM的反馈模式，当探针接近导体时探针的电流不断增大，表现出正反馈；当探针接近绝缘体时，探针电流不断减小，表现出负反馈.由于超微探针上施加的电位可以使I-/I3-氧化还原对发生反应，因此当探针靠近铝锂合金基底时，有电流的正反馈作用.
![]()
图 6 2099 Al-Li合金在3 %NaCl中的反馈曲线Figure 6. Feedback curves of 2099 Al-Li alloy in 3 % NaCl图 7所示为2099铝锂合金在3 % NaCl(5 mmol/L)溶液中添加咪唑啉缓蚀剂前后的SECM图谱，其中图 7(A)与图 7(a)图分别为加入缓蚀剂前的平面图与三维图，图 7(B)图与图 7(b)图分别为加入缓蚀剂后的平面图与三维图.从图谱可以看出，试样在不同区域、不同溶液中氧化还原电流差别较大.铝锂合金在反应过程中发生的电极反应为：
![]()
图 7 2099Al-Li电极在3 %NaCl溶液中A与（a）和存在0.01 mmol/L咪唑啉缓蚀剂B与（b）的情况下浸24 h后的SECM图谱Figure 7. SECM images of 2099 Al-Li electrode in 3 %NaCl solution(a) and presence of 0.01 mmol/L of imidazoline corrosion inhibitor(b) after 24 hours of immersion time
SECM平面图谱中可以看出2099铝锂合金表面的溶解是不均匀的，合金表面局部区域优先溶解，部分区域后溶解，不同区域腐蚀程度不一，合金的氧化电流峰在平面图谱中呈现条带状.加入缓蚀剂后只有少量电流响应，图谱上氧化电流峰数量较少.从微观角度分析SECM三维图谱中分析得到合金基底表面同时发生铝的溶解和I-/I3-氧化还原反应，探针上氧化电流增大，反应在图谱上出现一个凸峰.随着时间的增大，氧化还原峰的数量增多，峰值增大.加入咪唑啉缓蚀剂后，合金表面活性点减少，铝锂合金被钝化，氧化还原峰数量较少.结合以上分析得到2099铝锂合金在3 %NaCl溶液环境下腐蚀初期，有大量氧化电流峰出现，这是由于在合金表面的钝化膜破裂，使极化电阻减小，恒电位增大从而产生电流峰.通过添加一定浓度的缓蚀剂，造成合金表面极化电阻的增大，形成钝化膜，阻碍了合金的腐蚀.反应过程中发生的主要反应为：
2.4 扫描电镜测试分析(SEM)
由图 8可以看出，浸泡前的样品(a)表面较为平整，在NaCl溶液中浸泡24 h后表面形貌如图 8(b)所示出现大量的腐蚀坑和洞.对比图 8(a)和图 8(b)，可以看出在NaCl溶液中浸泡24 h后合金表面被腐蚀溶解较为严重.添加缓蚀剂浸泡24 h后表面形貌如图 8(c)所示，对比图 8(c)和图 8(b)，可以看出图 8(c)表面整体较为平整.表明：添加咪唑啉缓蚀剂后明显抑制了合金的腐蚀.
3 结论
1) 极化曲线测试中，咪唑啉缓蚀剂随添加量的增大，缓蚀效率提高.当咪唑啉浓度为0.01 mmol/L，抑制效率为77.75 %.添加缓蚀剂后合金的年腐蚀深度由0.036 mm/a降低为0.008 1 mm/a.
2) EIS测试过程中，选定缓蚀剂浓度为0.01 mmol/L，对交流阻抗谱进行拟合，得到咪唑啉缓蚀剂的缓蚀效率为78 %，其结果与极化测试相一致.
3) SECM结果表明，咪唑啉缓蚀剂添加后在金属表面形成钝化膜，这种钝化膜可抑制合金的溶解.加入缓蚀剂后，活化点减少，电流峰值下降，带状电流减少.结果表明：缓蚀剂的加入可抑制铝锂合金的腐蚀.
-
![]()

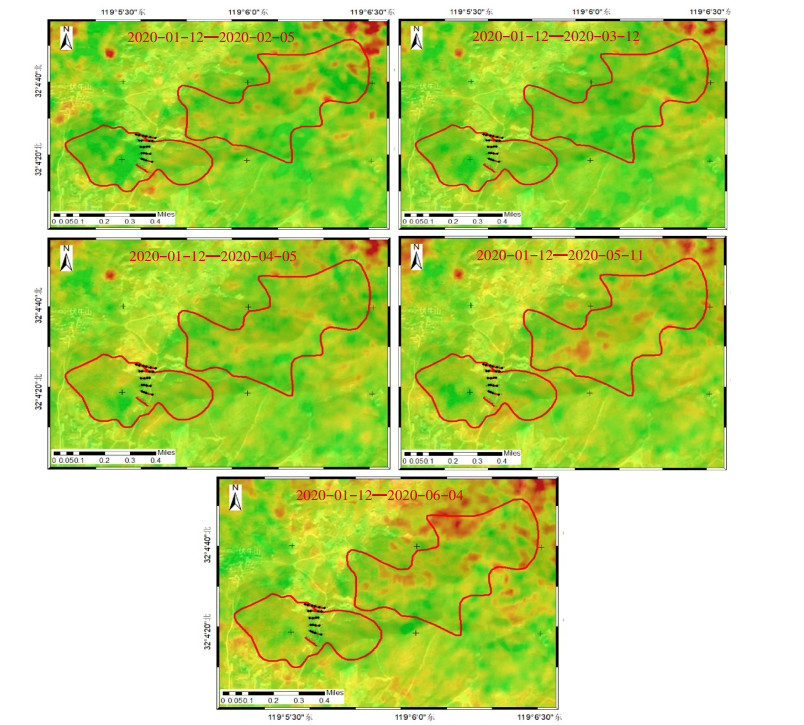

图 5 2020年1月至2021年6月建筑物形变
Fig 5. Building deformation map from January 2020 to June 2021
![]()

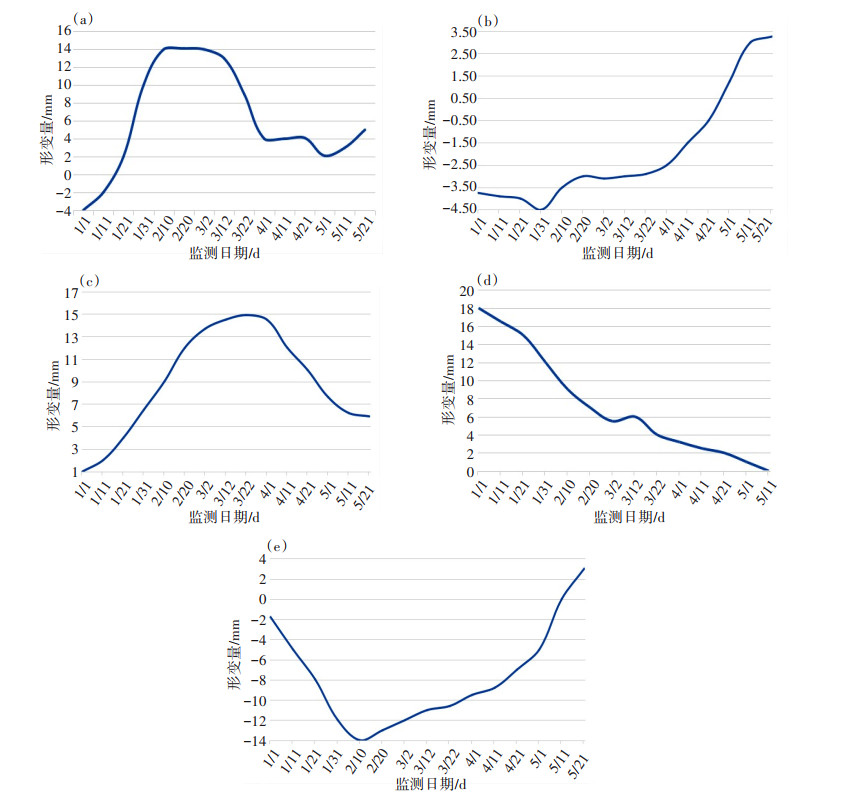

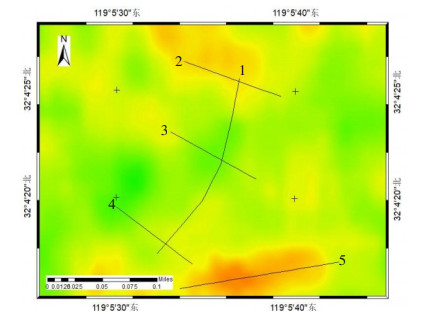

图 7 累计形变剖面图：(a) 1处；(b) 2处；(c) 3处；(d) 4处；(e) 5处
Fig 7. Cumulative deformation profile diagram: (a) 1 location; (b) 2 location; (c) 3 location; (d) 4 location; (e) 5 location
![]()

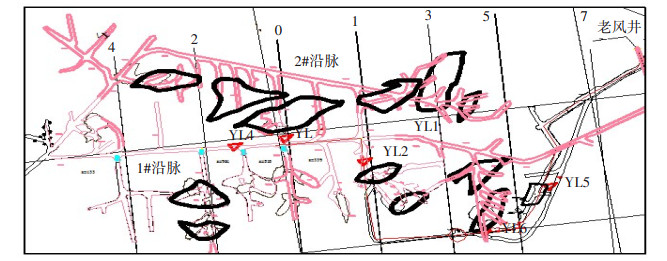

图 8 -20 m中段应力计监测点布置示意
Fig 8. Layout of monitoring points of stress gauge at -20 m middle section
![]()

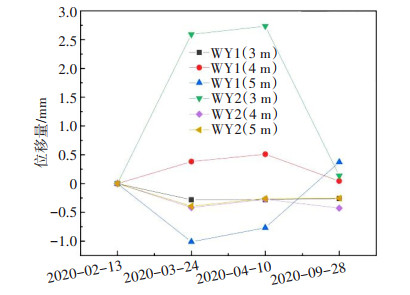

图 9 -20 m中段多点位移计布置示意
Fig 9. Layout of multi-point displacement meter at -20 m middle section
![]()

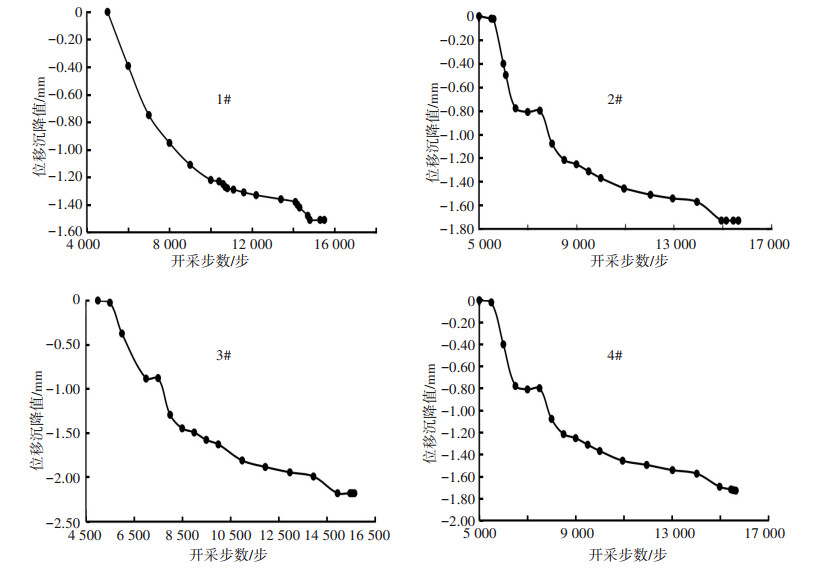

图 13 1#、2#、3#、4#监测点沉降变化曲线
Fig 13. Settlement change curve of 1#, 2#, 3#, 4# monitoring points
![]()

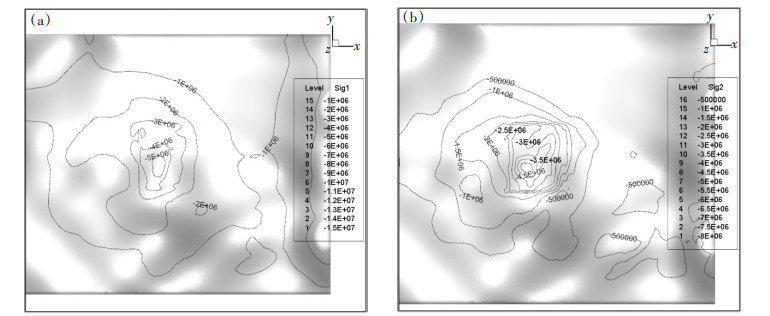

图 15 采空区围岩第一主应力云图：(a) 2线剖面；(b) 0~1线剖面
Fig 15. Cloud diagram of first principal stress of surrounding rock in goaf: (a) 2 line profile; (b) 0-1 line profile
-
[1] 舒佳军, 李小双, 邓正定, 等. 极限平衡理论下寒区危岩稳定性及关键参数研究现状[J]. 有色金属科学与工程, 2022, 13(4): 91-97. doi: 10.13264/j.cnki.ysjskx.2022.04.011 [2] 刘毅. 地面沉降研究的新进展与面临的新问题[J]. 地学前缘, 2001(2): 273-278. doi: 10.3321/j.issn:1005-2321.2001.02.009 [3] 何旭, 何毅. 联合InSAR与PCA的北京平原地面沉降时空分析[J]. 光谱学与光谱分析, 2022, 42(7): 2315-2324. https://www.cnki.com.cn/Article/CJFDTOTAL-GUAN202207048.htm [4] 汪杰, 付建新, 宋卫东, 等. 岩石-充填体组合模型力学特性及微裂纹演化特征颗粒流模拟[J]. 中国矿业大学学报, 2020(3): 453-462. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKD202003005.htm [5] 谢琳, 刘文连, 王修峰. 基于分级分析法评价结构面对岩质高边坡稳定性的影响[J]. 有色金属科学与工程, 2019, 10(1): 77-86. doi: 10.13264/j.cnki.ysjskx.2019.01.013 [6] LIU Y, LU C P, ZHANG H, et al. Numerical investigation of slip and fracture instability mechanism of coal- rock parting-coal structure (CRCS)[J]. Journal of Structural Geology, 2019, 118: 265-278. doi: 10.1016/j.jsg.2018.11.001
[7] 罗嗣海, 袁磊, 王观石, 等. 浸矿对离子型稀土矿强度影响的试验研究[J]. 有色金属科学与工程, 2013(3): 58-61. doi: 10.13264/j.cnki.ysjskx.2013.03.006 [8] 明圆圆, 王春辉, 牛雪, 等. 重力勘探在阳泉煤炭采空区中的应用[J]. 煤炭技术, 2018(9): 136-139. https://www.cnki.com.cn/Article/CJFDTOTAL-MTJS201809050.htm [9] 张亦朋. 高密度电阻率法在地面塌陷调查中的应用[J]. 城市建设理论研究(电子版), 2018(3): 122-123. https://www.cnki.com.cn/Article/CJFDTOTAL-CSJL201803098.htm [10] 周冬冬, 刘建刚, 蒋甫玉. 高密度电法在挡墙测量中的应用[J]. 长江科学院院报, 2015, 32(2): 68-71. https://www.cnki.com.cn/Article/CJFDTOTAL-CJKB201502017.htm [11] YANG X X, QIAO W G. Numerical investigation of the shear behavior of granite materials containing discontinuous joints by utilizing the flat-joint model[J]. Computers and Geotechnics, 2018, 104: 69-80.
[12] 孟庆旺. 综合物探方法在嘉祥县青山省级地质公园溶洞勘察中的应用效果[J]. 物探与化探, 2020(6): 1464-1469. https://www.cnki.com.cn/Article/CJFDTOTAL-WTYH202006026.htm [13] 郝森, 霍润斌, 王末, 等. 辽阳城市地质灾害问题及防治[J]. 城市地质, 2020(3): 267-275. https://www.cnki.com.cn/Article/CJFDTOTAL-CSDZ202003008.htm [14] 郇恒飞, 高铁, 赵海卿, 等. 高精度重力测量在抚顺煤矿采空区探测中的应用[J]. 煤田地质与勘探, 2019(6): 194-200. https://www.cnki.com.cn/Article/CJFDTOTAL-MDKT201906029.htm [15] 何清立, 李霄龙, 王志勇. 高密度电法在滑坡地质灾害勘查治理中的应用[J]. 工程地球物理学报, 2016, 13(1): 99-104. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDQ201601019.htm [16] 郑智杰, 曾洁, 甘伏平, 等. 高密度电法在柳州太阳村镇岩溶塌陷区调查中的应用研究[J]. 地质与勘探, 2017, 53(1): 124-132. https://www.cnki.com.cn/Article/CJFDTOTAL-DZKT201701013.htm [17] 韩世礼, 彭莎莎, 王升, 等. 高密度电法在桩体塌陷应急探测中的应用研究[J]. 南华大学学报(自然科学版), 2020, 34(6): 43-49. https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGB202006009.htm [18] 何满潮, 陈上元, 郭志飚, 等. 切顶卸压沿空留巷围岩结构控制及其工程应用[J]. 中国矿业大学学报, 2017(5): 959-969. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKD201705002.htm [19] 杨镜明, 魏周政, 高晓伟. 高密度电阻率法和瞬变电磁法在煤田采空区勘查及注浆检测中的应用[J]. 地球物理学进展, 2014, 29(1): 362-369. https://www.cnki.com.cn/Article/CJFDTOTAL-DQWJ201401051.htm [20] 储亚, 刘松玉, 蔡国军, 等. 岩土体电阻率模型研究进展[J]. 南京工程学院学报(自然科学版), 2017, 15(2): 1-9. https://www.cnki.com.cn/Article/CJFDTOTAL-NJGC201702001.htm [21] 何满潮, 王亚军, 杨军, 等. 切顶成巷工作面矿压分区特征及其影响因素分析[J]. 中国矿业大学学报, 2018(6): 1157-1165. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKD201806001.htm [22] 尹大伟, 陈绍杰, 陈兵, 等. 煤样贯穿节理对岩-煤组合体强度及破坏特征影响模拟研究[J]. 采矿与安全工程学报, 2018(5): 1054-1062. https://www.cnki.com.cn/Article/CJFDTOTAL-KSYL201805024.htm [23] 任海峰, 胡俊峰, 肖江. 近距离采空区下回采巷道支护参数设计[J]. 煤矿安全, 2014, 45(4): 198-200, 203. https://www.cnki.com.cn/Article/CJFDTOTAL-MKAQ201404058.htm [24] 何满潮, 王亚军, 杨军, 等. 切顶卸压无煤柱自成巷开采与常规开采应力场分布特征对比分析[J]. 煤炭学报, 2018(3): 626-637. https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB201803005.htm [25] 谭文彪, 刘亮明, 伍红志. 宁镇地区伏牛山铜多金属矿床稀土元素特征与控矿因素分析[J]. 南方金属, 2017(5): 24-28. https://www.cnki.com.cn/Article/CJFDTOTAL-NFGT201705008.htm [26] FANG K, FALL M. Effects of curing temperature on shear behaviour of cemented paste backfill-rock interface[J]. International Journal of Rock Mechanics and Mining Sciences, 2018, 112: 184-192.
[27] 李莲英, 薛俊杰, 赵煊煊, 等. 应用综合物探方法探查煤层采空区[J]. 物探与化探, 2017(2): 377-380. https://www.cnki.com.cn/Article/CJFDTOTAL-WTYH201702029.htm [28] 陈松, 陈长敬, 李小彬, 等. 充电法和高密度电法在典型岩溶区勘查中的应用分析[J]. 工程地球物理学报, 2017, 14(1): 6-12. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDQ201701002.htm -
期刊类型引用(1)
1. 罗海云，邝泉波，王日初. 轻质Al-Mg-Li合金的微观组织与力学性能. 有色金属科学与工程. 2019(04): 66-71 .
本站查看
其他类型引用(2)
下载:
计量
- 文章访问数: 117
- HTML全文浏览量: 15
- PDF下载量: 18
- 被引次数: 3
