冷拉拔变形对纯铜组织及性能的影响

刘若絮; 毛西秦; 欧梅桂; 梁宇; 肖秋雷

doi:10.13264/j.cnki.ysjskx.2022.02.009

冷拉拔变形对纯铜组织及性能的影响

刘若絮^{1, 2},
毛西秦^{1, 2},
欧梅桂^{1, 2, ,},
梁宇^{1, 2},
肖秋雷³

1.
贵州大学材料与冶金学院，贵阳 550025
2.
高性能金属结构材料与制造技术国家地方联合工程实验室，贵阳 550025
3.
固达电线电缆(集团)有限公司，贵州安顺 561000

基金项目:

贵州省科学技术项目黔科合支撑[2019]2165号

贵州省教育厅工程研究中心项目黔教合KY字[2017]016

详细信息

通讯作者:
欧梅桂(1977-)，女，教授，博士，主要从事金属材料的热处理及变形方向的研究。E-mail：rose8239@163.com

中图分类号: TG166.2;TF125.211
计量
- 文章访问数: 333
- HTML全文浏览量: 195
- PDF下载量: 48
出版历程
- 收稿日期: 2021-07-03
- 修回日期: 2021-09-09
- 网络出版日期: 2022-05-09
- 刊出日期: 2022-04-29

Effect of cold drawing deformation on the microstructure and properties of pure copper

LIU Ruoxu^{1, 2},
MAO Xiqin^{1, 2},
OU Meigui^{1, 2, ,},
LIANG Yu^{1, 2},
XIAO Qiulei³

1.
College of Materials and Metallurgy, Guizhou University, Guiyang 550025, China
2.
National Local Joint Engineering Laboratory for High Performance Metal Structure Materials and Manufacturing Technology, Guiyang 550025, China
3.
Guda Wire and Cable (Group) Co., Ltd., Anshun 561000, Guizhou, China

摘要

摘要: 通过工业拉丝机对纯铜棒材进行多道次冷拉拔得到不同变形量的线材。对不同变形量的线材试样进行退火实验(400 ℃，1 h)，研究组织形貌变化对其力学性能和电学性能的影响。试样的变形量由0增加至60%时，在拉拔方向上晶粒尺寸由101.3 μm下降至17.6 μm，截面方向上晶粒尺寸由103.4 μm下降至16.4 μm，晶粒呈现等轴状。变形量增加到90%时，在拉拔方向上晶粒尺寸为14.1 μm，截面方向上晶粒尺寸为7.6 μm，试样组织由变形晶粒和等轴晶粒组成。变形量由0增加至90%，试样的抗拉强度由221.5 MPa升至271.5 MPa; 当变形量为60%时，其抗拉强度为244.9 MPa，延伸率达到最高值为51%，导电率为99.4% IACS。试样组织中晶粒的 < 111 > + < 100 > 取向比例与试样的延伸率成反比; 通过原位拉伸观察表明，退火态试样的裂纹穿晶扩展，路径较曲折; 而拉拔试样的裂纹萌生于变形晶粒内部，裂纹扩展路径较为平直。
- 纯铜 /
- 拉拔变形 /
- 热处理 /
- 力学性能 /
- 裂纹扩展
Abstract: Wires with different deformations were obtained by multipass cold drawing of a pure copper bar by an industrial wire drawing machine. The annealing experiments were carried out at 400 ℃ for 1 h to study the effects of microstructure changes on the mechanical and electrical properties of wires with different deformations. When the deformation of the samples increased from 0 to 60%, the grain size in the drawing direction (DD) decreased from 101.3 μm to 17.6 μm, the grain size in the transverse direction (TD) decreased from 103.4 μm to 16.4 μm, and the grain size was equiaxed. When the deformation amount increased to 90%, the grain size in the drawing direction was 14.1 μm, and the grain size in the section direction was 7.6 μm. The specimen microstructure consisted of deformed grains and equiaxed grains. When the deformation increased from 0 to 90%, the tensile strength increased from 221.5 MPa to 271.5 MPa. When the deformation was 60%, the tensile strength was 244.9 MPa, the elongation reached the highest value of 51%, and the electrical conductivity was 99.4% IACS. The orientation ratio of < 111 > + < 100 > in the samples was inversely proportional to the elongation of the samples. The in situ tensile observation showed that the crack propagation path was more tortuous in the process of cracks crossing the grain boundary for annealed samples. For the drawn samples, crack initiation occurred in the deformed grain, and the crack propagation path was relatively straight.
- pure copper /
- drawing deformation /
- heat treatment /
- mechanical properties /
- crack propagation

HTML全文

随着下向进路胶结充填采矿方法在金属矿山中的广泛采用，由于采矿进路顶板充填假顶的存在，大大提高了巷道的稳定性^[1].因此，在以往的研究中，进路顶板充填体的稳定性一直受到足够重视^[2-7]，进路侧帮矿体的稳定性则关注较少.进路侧帮矿体的稳定性是进路稳定性的重要组成部分，进路侧帮若失稳，必将影响到充填体顶板的稳定性^[8].何书等对下向进路侧帮矿体稳定性分析表明，进路侧帮不仅与矿体本身的地质特性有关，而且受到上覆充填体和地应力的影响^[9-10].侧帮矿体受多种因素的控制与影响，如果能够获取进路充足的数据信息，基于经典力学原理，能够对进路侧帮及顶板进行稳定性计算，进而评估其稳定程度.然而，影响进路侧帮矿体稳定的因素较为复杂，一些因素具有明显的模糊性，经典力学方法难以处理这些信息.模糊数学方法在矿山巷道围岩变形预测、巷道支护、稳定性评价等方面得到了广泛应用^[11-14]，在处理不确定信息方面有着重要价值.模糊贴近度作为模糊识别的一种重要方法，通过构建标准模型，能够对待识别对象进行分类分级，在诸多领域均有广泛应用^[15-20]，但在下向进路采场稳定性评级中的应用中尚未见诸报道.结合下向胶结充填采矿进路特点，建立一种简单有效的侧帮矿体稳定性评价方法，可为优化下向进路设计提供必要依据.

1 方法与原理

模糊贴近度是识别算法中隶属度函数的一种确定方法.若待识别对象由m个特征来刻画，且可由一个模糊子集来表示，则可利用贴近度与择近原则来进行识别.

设论域U={u₁, u₂, …, u_n}有n个模糊子集A₁, A₂, …, A_n，代表n个类型，构成标准模型库，每个类型由m个特征来刻画：

$$ {{A}_{i}}={{A}_{i\text{1}}}, {{A}_{i\text{2}}}, \text{ }\ldots, {{A}_{im}}, i=\text{ 1}, \text{ 2}, \text{ }\ldots, n $$

(1)

设有一待识别的模型为B=（B₁, B₂, …, B_m），该模型由m个特性来刻画，为论域U上的一个模糊子集.若以某种贴近度算法分别计算模型B与A_i（i=1, 2, …, n）的贴近度，则利用最大隶属度原则可判定B归属于标准模型库A_i（i=1, 2, …, n）中的某一类.贴近度的算法可根据实际情况进行选择，通常可采用试算的方法选择最佳的算法.

计算识别模型与标准模型之间的贴近度，对比各特征值的贴近度大小，然后作取小计算：

$$ {{S}_{i}}=\wedge \left\{ N\left( {{A}_{ij}}, {{B}_{j}} \right)\left| 1\le j\le m \right. \right\}, i=1, 2, \cdots, n $$

(2)

若有k∈{1, 2, …, n}, 使S（A_k, B）=∨{S_i | 1≤i≤n}, 则称B与A_k最贴近，于是可把模糊子集B归于模糊子集A_k类.

2 构建下向进路侧帮矿岩体稳定性的模糊贴近度评价模型

2.1 评价指标的确定

影响进路侧帮的影响因素较多，包括了侧帮本身及充填体顶板.何书^{[8, 21]}等深入分析了充填体顶板对进路侧帮可动块体的影响，研究成果表明，回采断面跨高比是影响进路侧帮稳定性的重要因素.在此，假设充填体顶板是稳定的，它对侧帮稳定性的影响选择跨高比来分析.同时，进路侧帮矿体稳定性的影响因素还包括：矿体完整性、矿体强度、地下水条件、地应力方位、结构面状态和主干节理方位，分别选用RQD值、单轴抗压强度、每10 m洞身的流量、结构面与进路轴线的夹角、粗糙系数、最大水平主应力与进路轴线夹角来描述.在分级标准的确定中，参考现有工程岩体质量评价标准，并结合下向进路侧帮的工程特征及大量工程实例，以确定相应的标准值，各评价指标及其评价标准见表 1.在制定该评分标准过程中，充分考虑指标分级的合理性以及指标获取的可行性.

表 1 评价指标及分级标准

Table 1. Evaluation index and grading standards

分类级别	矿体单轴抗压强度/MPa	岩体完整性 RQD值/%	结构面粗糙系数(JRC)	地下水条件每10 m洞身的流量/ (L·min^-1)	回采断面跨高比	结构面方位主干节理与进路轴线的夹角/(°)	地应力方位最大水平主应力方向与进路轴线的夹角/(°)
稳定界限值	> 100 100	90~100 90	16~20 16	0 0	< 1 1	> 60 60	< 20 20
基本稳定中间值	60~100 80	75~89 82.5	12~16 14	< 10 10	1~1.5 1.25	60~50 55	20~30 25
中等稳定中间值	30~60 45	50~75 62.5	8~12 10	10~25 17.5	1.5~2.0 1.75	50~40 45	30~40 35
不稳定中间值	15~30 22.5	25~50 37.5	4~8 6	25~125 75	2.0~2.5 2.25	40~30 35	40~60 45
极不稳定界限值	< 15 15	< 25 25	0~4 4	> 125 125	> 2.5 2.5	< 30 30	> 60 60

下载: 导出CSV

| 显示表格

进路侧帮的稳定性，设5个稳定性级别，各级别及定性特征描述详见表 2.具体进路对应的特征并非完全与表中所列特征完全一致，而是与该级别特征的一个或多个相同.

表 2 稳定性分级及定性特征

Table 2. Stability grading and qualitative characteristics

分类级别	定性特征
稳定	矿体坚硬，单轴抗压强度极高，完整性非常好，结构面不发育，结构面壁很粗糙，且紧闭，矿体干燥，跨高比小于等于1，主干节理、最大水平地应力与进路轴向近垂直相交；侧帮矿体非常稳定.
基本稳定	矿体坚硬，强度高，完整性较好，结构面不发育，结构面壁稍粗糙，且张开度非常小，矿体潮湿，跨高比较小，主干节理、最大水平地应力与进路轴向呈大角度相交侧帮；矿体基本稳定.
稳定中等	矿体较坚硬，较为破碎，结构面发育，结构面壁稍粗糙，且张开度小于1 mm，有裂隙水流出，跨高比中等，主干节理、最大水平地应力与进路轴向呈中等角度相交；侧帮矿体稳定性中等，较坚硬岩，局部有掉块现象.
稳定性差	矿体强度较低，较坚硬矿体破碎，较软岩或软硬岩互层，结构面非常发育，结构面壁光滑，张开度在1~5 mm之间，矿体有裂隙水涌出，跨高比较大，主干节理、最大水平地应力与进路轴向呈小角度相交，巷道稳定性较差；矿体为坚硬岩时，片帮明显；矿体为软岩时，局部地段有垮塌现象.
不稳定	矿体强度低，矿体极为破碎，多为软岩，结构面极为发育，结构面壁平直，张开度大于5 mm，矿体有大量裂隙水涌出，跨高比大，主干节理、最大水平地应力与进路轴向近于平行；侧帮矿体有整体垮塌的危险.

下载: 导出CSV

| 显示表格

2.2 隶属度函数的确定

隶属度函数的确定一直是困扰模糊数学方法在实际应用中的一个重要方面，尽管前人在这方面进行了大量的研究工作，但隶属度确定的困难问题依然没有得到根本的解决.根据评价指标的变化特征选取合适的隶属度函数，然后通过试算的办法选择最佳函数仍不失为一种有效的方法.

由表 1可知，下向进路侧帮稳定性的7个评价指标的数值变化具有明显的连续性和单调性.如矿体单轴抗压强度，强度值是连续变化的，且随着强度值的增大，矿体显然越来越稳定.反之，回采断面的跨高比越大，侧帮则越不稳定.每个指标各稳定性级别之间的变化差值是有所不同的，并非是完全的等差变化，如地下水条件，涌水量稳定性差这一级别中是一个较大的数值区间，而在其他稳定性较好的级别中数值的区间范围却不大，说明其变化并不线性.在评价标准中，每一个级别的各指标均有一个界限值或中间值，说明某一指标实际值越靠近界限值或中间值，其进路稳定性越靠近界限值和中间值对应的稳定性级别.设进路的某一指标的信息量为1，将该信息量以其所在稳定性级别为中心分配到各级别中，其所在级别将获得最大的信息量，其余级别获得的信息量将随着对应级别的中间值或界限值与实际值的距离增加而减少.信息量的在不同级别中的分布与最高和最低级别界限值的差值存在一定的关系，在构建不同指标的隶属度函数时需要考虑.因此，尽管各指标选择了相同的函数类型，但函数的相关参数选择考虑了对应指标在评分体系中的变化特征.可以用来构建该问题隶属度函数的分布函数较多，如正态分布、柯西分布、梯形分布等.经过大量的试算，最后选择梯形分布作为隶属度函数（见式3），其中x_j表示第j个指标的实际值，A_ij代表分级标准中第i个稳定性级别的第j个指标的中间值或界限值（见表 1），b为一个隶属度大小调整参数.该隶属度函数较好的体现了实际值与标准值之间的差异，通过差异的大小来决定隶属函数的大小.与一般的梯形分布不同的是，在函数中加入了一个调整参数，该参数为大于1的小数，可根据隶属度的计算结果进行适度调整，以凸显不同级别隶属度的区分度.由于某指标实际值与某一级别对应的中间值或界限值之差可能大于该指标最大界限值与最下界限值之差，根据式（3）计算的隶属度将出现小于0的情况，说明二者相差甚远，这时可直接对隶属度赋值为0.

$$ {{\mu }_{i}}_{j}{{x}_{j}}=1-\left| ({{x}_{j}}-{{A}_{ij}}) \right|\cdot b/\left| ({{A}_{5j}}-{{A}_{1j}}) \right| $$

(3)

其中i=1, 2, …, 5；j=1, 2, …, 7.

例如，某回采进路矿岩单轴抗压强度为50 MPa，对应的稳定级别为稳定性中等，将该值带入式（3）中，并进行归一化处理，可得关于隶属于稳定性分级的一个模糊集：

$$ \mu =\frac{0.1176}{{{\text{s}}_{\text{1}}}}+\frac{0.4706}{{{\text{s}}_{\text{2}}}}+\frac{1.0}{{{\text{s}}_{\text{3}}}}+\frac{0.5147}{{{\text{s}}_{\text{4}}}}+\frac{0.3824}{{{\text{s}}_{\text{5}}}} $$

(4)

由以上计算结果可看出，该进路单轴抗压强度对应的稳定性级别最有可能为稳定性中等，因与相邻稳定性级别的中间值或界限值的差值不同，对应的隶属度亦各不相同.

2.3 评价指标权重的确定

进路侧帮稳定性的7个评价指标采用层次分析法计算其权重.通过对比各指标的相对重要性，构造判断矩阵，计算权重，并进行一致性检验，最后确定各指标的权重如表 3.

表 3 评价指标权重

Table 3. Weights of evaluation indexes

评价指标	矿体单轴抗压强度/MPa	岩体完整性 RQD值/%	结构面粗糙度	地下水条件每10 m洞身的流量/(L·min^-1)	回采断面跨高比	结构面方位主干节理与进路轴线的夹角/(°)	地应力方位最大水平主应力方向与进路轴线的夹角/(°)
权重	0.18	0.29	0.15	0.1	0.11	0.1	0.07

下载: 导出CSV

| 显示表格

2.4 模糊贴近度的计算

将表 1中的分值代入式（3），计算标准模糊子集：

$$ A=\left( {{A}_{1}}, {{A}_{2}}, {{A}_{3}}, {{A}_{4}}, {{A}_{5}} \right) $$

(5)

每个模糊子集由7个指标来描述：

$$ {{A}_{n}}=\left( {{A}_{1n}}, {{A}_{2n}}, \cdots, {{A}_{7n}} \right)\left( n=1, 2, \cdots, 5 \right) $$

(6)

若B为待识别的模糊集，记为：

$$ B=\left( {{B}_{1}}, {{B}_{2}}, \cdots, {{B}_{7}} \right) $$

(7)

其中B_m（m=1, 2, …, 7）为各指标属于不同稳定性级别的隶属度，由5个模糊子集构成.

经反复计算，最后采用以下公式计算贴近度：

$$ N\left( {{A}_{nm}}, {{B}_{m}} \right)=1-\delta \left( {{A}_{nm}}, {{B}_{m}} \right) $$

(8)

式(8)中：

$$ \delta \left( {{A}_{nm}}, {{B}_{m}} \right)=\frac{1}{n}\sum\limits_{i=1}^{n}{\left| \left( {{\mu }_{{{A}_{nm}}}}-{{\mu }_{{{B}_{m}}}} \right) \right|} $$

(9)

其中m=1, 2, …, 7；n=1, 2, …, 5.

2.5 进路侧帮稳定性级别的判定

给出一个由7个指标构成的待评判的进路侧帮实例，每一个指标由式（8）和（9）计算出该指标属于各评判级别的隶属度.并考虑各指标的权重，设ω=（ω₁, ω₂, …, ω₇），于是有：

$$ {{S}_{n}}=\wedge \left\{ \omega _{m}^{*}N\left( {{A}_{mn}}.{{B}_{m}} \right)\left| 1\le m\le 7 \right| \right\} $$

(10)

其中n=1, 2, …, 5.

为体现待评价对象属于各等级的差异大小，可对S_n进行归一化处理.最后作取大计算：

$$ S\left( {{A}_{k}}, B \right)=\vee \left\{ {{S}_{n}}\left| 1\le n\le 5 \right. \right\}, k=1, 2, \cdots, 5 $$

(11)

于是判定评估进路侧帮稳定性属于第k级.

2.6 工程实例

江西某铜矿采用下向胶结充填采矿法采矿，结合某盘区的回采情况，对3条采场进路进行模糊贴近度评价，进路指标分值详见表 4.首先基于以上方法，在MATLAB软件中编制相应计算程序，利用实例进行模糊贴近度的相关计算.

首先将表 1中各评价级别对应指标的界限值或中间值带入式（3）中，构建标准模糊子集，它由5个5×7的模糊矩阵构成.然后将表 4中3条进路的具体分值代入式（3）中，计算相应的隶属度，其中进路1的计算结果见式（12），另外两条进路可计算出类似结果.

表 4 各进路指标分值

Table 4. 各进路指标分值

评价指标	矿体单轴抗压强度/MPa	岩体完整性 RQD值/%	结构面粗糙度	地下水条件每10 m洞身的流量/(L·min^-1)	回采断面跨高比	结构面方位(主干节理与进路轴线的夹角)/(°)	地应力方位(最大水平主应力方向与进路轴线的夹角)/(°)
进路1 进路2 进路3	65 60 50	80 60 62	10 6 12	5.6 6.2 6.5	1 1 1.3	70 56 40	25 30 28

下载: 导出CSV

| 显示表格

$$ \begin{matrix} {{\mu }_{1}}= \\ \left( \begin{matrix} \text{0}\text{.3824 } & \text{0}\text{.7692 } & \text{0}\text{.25 } & \text{0}\text{.9328} & 1.0 & 1 & 0.8125 \\ \text{1}\text{.0 } & 1.0 & \text{0}\text{.5} & 1.0 & 0.75 & 0.25 & 1.0 \\ \text{0}\text{.6471 } & 0.5962 & \text{1}\text{.0} & 0.8572 & 0.25 & 0 & 0.625 \\ \text{0}\text{.25 } & \text{0}\text{.0192 } & \text{0}\text{.5} & 0.1672 & 0 & 0 & 0.25 \\ \text{0}\text{.1177 } & \text{0} & \text{0}\text{.25} & 0 & 0 & 0 & 0 \\ \end{matrix} \right) \\ \end{matrix} $$

(12)

将式（12）的结果代入式（8）及（9），计算结果如下：

$$ S{{'}_{1}}=\left\{ \begin{matrix} 0.1297 & 0.1569 & 0.1278 & 0.1047 & 0.1013 \\ 0.2629 & 0.2844 & 0.2151 & 0.1394 & 0.1275 \\ 0.0964 & 0.1018 & 0.1500 & 0.1018 & 0.0964 \\ 0.0954 & 0.0977 & 0.0926 & 0.0515 & 0.0425 \\ 0.1100 & 0.0982 & 0.0707 & 0.0511 & 0.0550 \\ 0.0893 & 0.0786 & 0.0607 & 0.0500 & 0.0536 \\ 0.0625 & 0.0700 & 0.0544 & 0.0431 & 0.0344 \\ \end{matrix} \right\} $$

(13)

对S₁'每一行先乘以权重，然后对每一列取小，并归一化后得：

$$ {{S}_{1}}=\left\{ 0.8929, 1.00, 0.7768, 0.6161, 0.4911 \right\} $$

(14)

由最大隶属度原则，进路1侧帮岩体的稳定性级别为基本稳定.重复以上步骤，可分别计算进路2和进路3的评价结果，见式（15）和（16），其评价等级分别为基本稳定和稳定中等.

$$ {{S}_{2}}=\left\{ 0.8835, 1.0000, 0.9320, 0.6990, 0.5631 \right\} $$

(15)

$$ {{S}_{3}}=\left\{ 0.8658, 0.9276, 1.0000, 0.7662, 0.6147 \right\} $$

(16)

通过现场调查，评价结果与进路实际情况基本一致.

3 结论

1）结合金属矿山下向进路采场侧帮矿体的特征，综合考虑了侧帮矿体的力学特征、地下水、回采断面及地应力等多个评价指标，构建了下向进路侧帮矿体的评价指标及稳定性分级体系.

2）在隶属度函数构建中，充分考虑了各评价指标在不同稳定性级别中的数值变化，引入了调整因子，使得在不同指标的隶属度计算中信息分配更加合理.

3）以江西某地下金属矿山某采场为例，采用构建的评价方法，对该区某采场的进路侧帮矿体进行了稳定性评价，经现场调查对比分析，其稳定性特征与评价结果基本一致，证明所建立的评价方法是合理和适用的.

4）下向进路侧帮稳定性评价方法的构建是一个不断完善的动态过程，如何有效考虑充填体和地应力大小对侧帮稳定性的影响，进一步优化本文构建的评价体系及方法，可作为本文今后进一步研究的方向.

图 1 退火前和退火后试样的EBSD

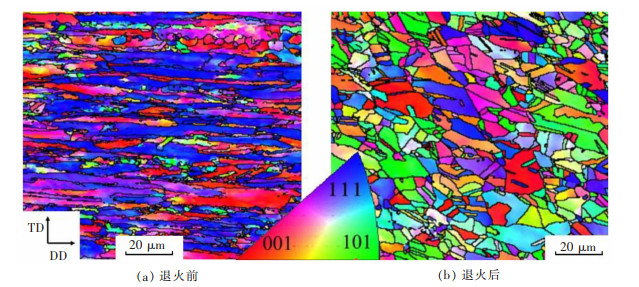

Fig 1. EBSD map of samples before and after annealing

下载: 全尺寸图片幻灯片

图 2 退火前和退火后试样的大小角度晶界分布示意

Fig 2. Grain boundary angle distribution of samples before and after annealing

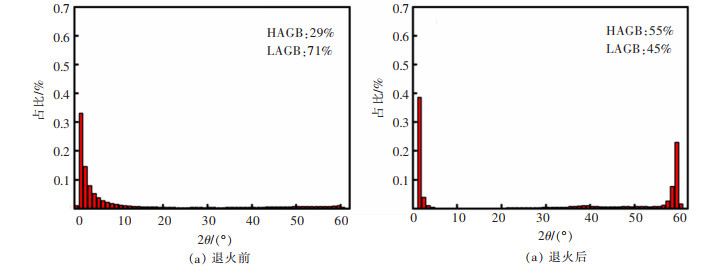

下载: 全尺寸图片幻灯片

图 3 不同变形量试样退火后的EBSD像

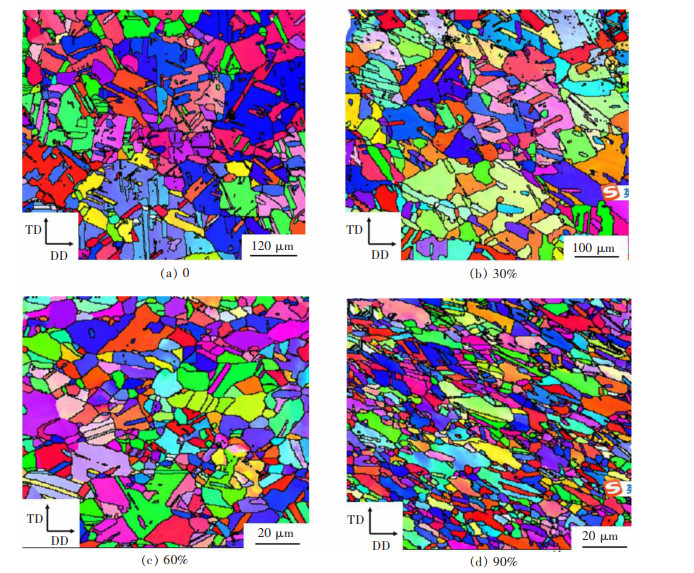

Fig 3. EBSD map of samples with different deformations after annealing

下载: 全尺寸图片幻灯片

图 4 不同变形量试样退火后的晶粒取向比例

Fig 4. Grain orientation ratio of samples with different deformations after annealing

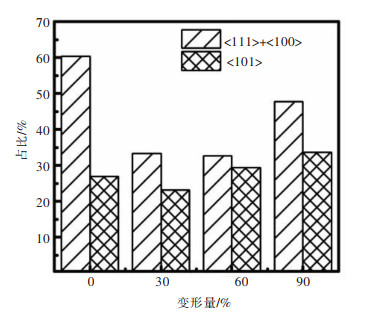

下载: 全尺寸图片幻灯片

图 5 不同变形量试样退火后的拉伸断口示意

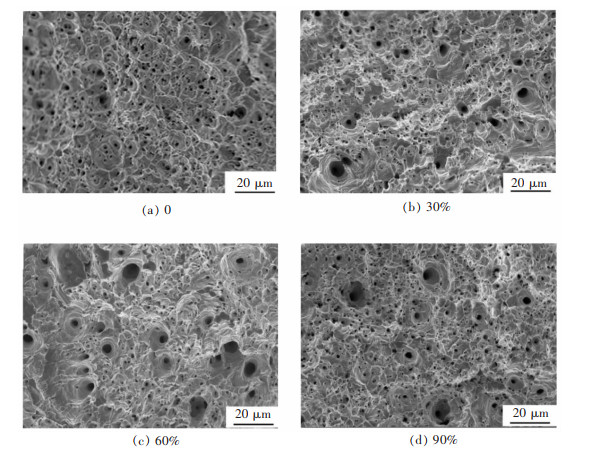

Fig 5. Tensile fracture of samples with different deformations after annealing

下载: 全尺寸图片幻灯片

图 6 拉拔态试样裂纹扩展的SEM图像

Fig 6. SEM photographs of crack propagation on the drawn sample

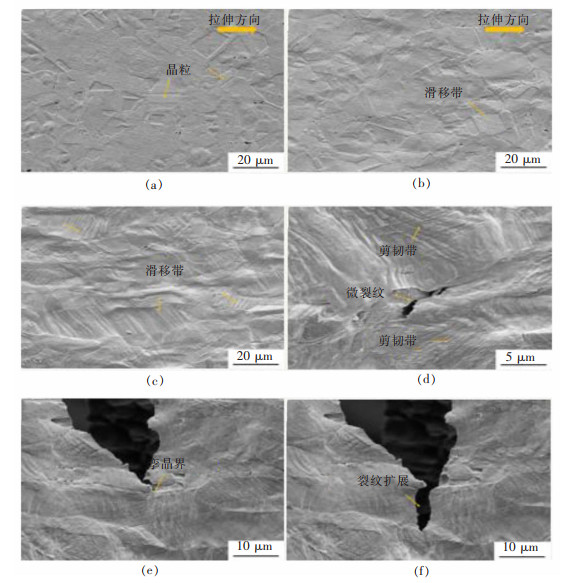

下载: 全尺寸图片幻灯片

图 7 退火态试样裂纹扩展的SEM图像

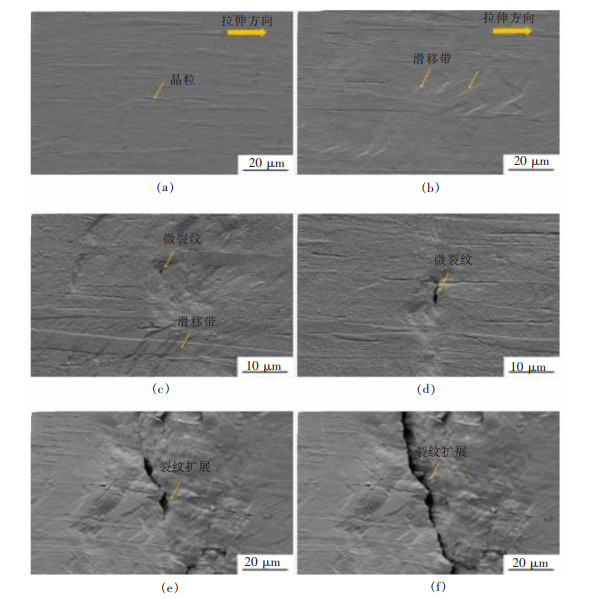

Fig 7. SEM photographs of crack propagation on the annealed sample

下载: 全尺寸图片幻灯片

图 8 拉拔态和退火态试样裂纹扩展的示意

Fig 8. Schematic diagram of crack propagation in drawn and annealed samples

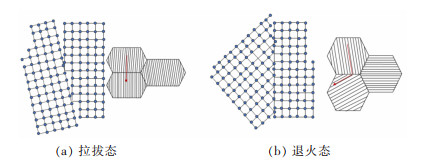

下载: 全尺寸图片幻灯片

表 1 纯铜材料的化学成分

Table 1 Chemical composition of the pure copper

下载: 导出CSV

表 2 退火前后试样的晶粒特征数据

Table 2 Grain characteristic data of samples before and after annealing

下载: 导出CSV

表 3 退火前后试样的力学性能和电学性能

Table 3 Mechanical and electrical properties of samples before and after annealing

下载: 导出CSV

表 4 不同变形量试样退火后晶粒的特征数据

Table 4 Grain characteristic data of samples with different deformations after annealing

下载: 导出CSV

表 5 不同变形量试样的机械性能和电学性能

Table 5 Mechanical and electrical properties of samples with different deformations

下载: 导出CSV

参考文献(27)

[1]	李龙健, 于凤云, 李仁庚, 等. 高性能铜合金研究现状及发展趋势[J]. 特种铸造及有色合金, 2021, 41(3): 293-298. https://www.cnki.com.cn/Article/CJFDTOTAL-TZZZ202103009.htm
[2]	曾翠婷. 铜棒线材市场前景探究及线材生产工艺概述[J]. 有色金属加工, 2021, 50(1): 5-7. https://www.cnki.com.cn/Article/CJFDTOTAL-YSJF202101016.htm
[3]	LEE B, LI W. Performance of different layers of graphene as protective coating for copper wire[J]. Materials Letters, 2020, 273: 127875. doi: 10.1016/j.matlet.2020.127875
[4]	PARDIS N, CHEN C, EBRAHIMI R, et al. Microstructure, texture and mechanical properties of cyclic expansion extrusion deformed pure copper[J]. Materials Science and Engineering: A, 2015, 628: 423-432. doi: 10.1016/j.msea.2015.01.003
[5]	JIANG Y B, LI Y S, LEI Y, et al. Cross-sectional structure, microstructure and mechanical property evolutions of brass cladding pure copper stranded wire composite during drawing[J]. Transactions of Nonferrous Metals Society of China, 2020, 30(7): 1857-1872. doi: 10.1016/S1003-6326(20)65345-6
[6]	马吉苗, 刘峰, 刘龙明, 等. Cu-Ni-Si-P合金冷加工硬化及再结晶温度的研究[J]. 有色金属科学与工程, 2017, 8(2): 43-46. doi: 10.13264/j.cnki.ysjskx.2017.02.007
[7]	ZHANG J, MA M, SHEN F, et al. Influence of deformation and annealing on electrical conductivity, mechanical properties and texture of Al-Mg-Si alloy cables[J]. Materials Science and Engineering: A, 2018, 710: 27-37. doi: 10.1016/j.msea.2017.10.065
[8]	SIMON T, MESGUICH D, LONION A, et al. Nanostructured 1% silver-copper composite wires with a high tensile strength and a high electrical conductivity[J]. Materials Science and Engineering: A, 2019, 761: 138048. doi: 10.1016/j.msea.2019.138048
[9]	MOHAN B, SHARMA S, MOURAD A H I, et al. An overview of the microstructure and mechanical properties of copper tube by SPD process[J]. Materials Today: Proceedings, 2021, 46: 4289-4294. doi: 10.1016/j.matpr.2021.03.125
[10]	MA K, WEN H, HU T, et al. Mechanical behavior and strengthening mechanisms in ultrafine grain precipitation strengthened aluminum alloy[J]. Acta Materialia, 2014, 62: 141-155. doi: 10.1016/j.actamat.2013.09.042
[11]	LI T J, WANG Y Q, YANG M, et al. High strength and conductivity copper matrix composites reinforced by in-situ graphene through severe plastic deformation processes[J]. Journal of Alloys and Compounds, 2021, 851: 156703. doi: 10.1016/j.jallcom.2020.156703
[12]	LI R, GUO E, CHEN Z, et al. Optimization of the balance between high strength and high electrical conductivity in CuCrZr alloys through two-step cryorolling and aging[J]. Journal of Alloys and Compounds, 2019, 771: 1044-1051. doi: 10.1016/j.jallcom.2018.09.040
[13]	LIN H R, SHAO H F, ZHAN Z J, et al. Stress relaxation behaviors and mechanical properties of precipitation strengthening copper alloys[J]. Journal of Alloys and Compounds, 2021, 861: 158537.
[14]	AFIFEH M, HOSSEINIPOUR S J, JAMAATI R. Nanostructured copper matrix composite with extraordinary strength and high electrical conductivity produced by asymmetric cryorolling[J]. Materials Science and Engineering, 2019, 763: 138146. doi: 10.1016/j.msea.2019.138146
[15]	IHIRA R, GWON H, KASADA R, et al. Improvement of tensile properties of pure Cu and CuCrZr alloy by cryo-rolling process[J]. Fusion Engineering and Design, 2016, 109/111: 485-488. doi: 10.1016/j.fusengdes.2016.02.070
[16]	JOO H S, KIM Y N, HWANG S K, et al. The effect of wire drawing and aging on mechanical and electrical properties of Cu-Cr-Zr alloy[J]. Procedia Engineering, 2017, 207: 1129-1134. doi: 10.1016/j.proeng.2017.10.1071
[17]	KAUFFMANN A, GEISSLER D, FREUDENBERGER J. Thermal stability of electrical and mechanical properties of cryo-drawn Cu and CuZr wires[J]. Materials Science and Engineering: A, 2016, 651: 567-573. doi: 10.1016/j.msea.2015.10.119
[18]	YAO G, MEI Q, LI J, et al. Hard copper with good electrical conductivity fabricated by accumulative roll-bonding to ultrahigh strains[J]. Metals, 2016, 6(5): 115. doi: 10.3390/met6050115
[19]	FOROUZANMEHR N, NILI A M, SAMADI K M. On the microstructure and mechanical properties of severely cold shape rolled Cu[J]. Materials Science and Engineering: A, 2016, 650: 264-272. doi: 10.1016/j.msea.2015.10.058
[20]	SUN P F, ZHANG P L, HOU J P, et al. Quantitative mechanisms behind the synchronous increase of strength and electrical conductivity of cold-drawing oxygen-free Cu wires[J]. Journal of Alloys and Compounds, 2021, 863: 158759.
[21]	ZHU R F, LIU J N, TANG G Y, et al. Properties, microstructure and texture evolution of cold rolled Cu strips under electropulsing treatment[J]. Journal of Alloys and Compounds, 2012, 544(1): 203-208.
[22]	FIELD D, BRADFORD L, NOWELL M, et al. The role of annealing twins during recrystallization of Cu[J]. Acta Mater, 2007, 55(12): 4233-4241. doi: 10.1016/j.actamat.2007.03.021
[23]	GLEITER H. The formation of annealing twins[J]. Acta Metall, 1969, 17(12): 1421-1428.
[24]	HAN S Z, CHOI E A, LIM S H, et al. Alloy design strategies to increase strength and its trade-offs together[J]. Progress in Materials Science, 2021, 117: 100720.
[25]	FIELD D P, EAMES R C, LILLO T M. The role of shear stress in the formation of annealing twin boundaries in copper[J]. Scripta Mater, 2006, 54(6): 983-986.
[26]	ZEPEDA R L A, STUKOWSKI A, OPPELSTRUP T, et al. Atomistic insights into metal hardening[J]. Nature Materials, 2021, 20(3): 315-320.
[27]	撒世勇, 王平. Ti-15-3板材中晶界特征及其对疲劳裂纹萌生与扩展的影响[J]. 中国有色金属学报, 2010, 20(增刊1): 442-445. https://www.cnki.com.cn/Article/CJFDTOTAL-ZYXZ2010S1092.htm

施引文献

资源附件(0)

图(8) / 表(5)

计量

文章访问数: 333
HTML全文浏览量: 195
PDF下载量: 48
被引次数: 0

1 方法与原理
2 构建下向进路侧帮矿岩体稳定性的模糊贴近度评价模型
2.1 评价指标的确定
2.2 隶属度函数的确定
2.3 评价指标权重的确定
2.4 模糊贴近度的计算
2.5 进路侧帮稳定性级别的判定
2.6 工程实例
3 结论

冷拉拔变形对纯铜组织及性能的影响

通讯作者: 欧梅桂(1977-)，女，教授，博士，主要从事金属材料的热处理及变形方向的研究。E-mail：rose8239@163.com

计量

出版历程
