创刊于1987年, 双月刊
主管:

江西理工大学

主办:

江西理工大学
江西省有色金属学会

ISSN:1674-9669
CN:36-1311/TF
CODEN YJKYA9

水热法制备Y2O3:Eu及其发光性能的研究

廖金生, 徐鹏, 邱报

廖金生, 徐鹏, 邱报. 水热法制备Y2O3:Eu及其发光性能的研究[J]. 有色金属科学与工程, 2010, 1(01): 30-33.
引用本文: 廖金生, 徐鹏, 邱报. 水热法制备Y2O3:Eu及其发光性能的研究[J]. 有色金属科学与工程, 2010, 1(01): 30-33.
LIAO Jin-sheng, XU Peng, QIU Bao. Hydrothermal Synthesis and Luminescence Properties of Y2O3:Eu Red Phosphor[J]. Nonferrous Metals Science and Engineering, 2010, 1(01): 30-33.
Citation: LIAO Jin-sheng, XU Peng, QIU Bao. Hydrothermal Synthesis and Luminescence Properties of Y2O3:Eu Red Phosphor[J]. Nonferrous Metals Science and Engineering, 2010, 1(01): 30-33.

水热法制备Y2O3:Eu及其发光性能的研究

基金项目:

江西省教育厅资助项目 GJJ10472

赣州市有色金属技术创新公共服务平台资助项目 PT08006

详细信息
    作者简介:

    廖金生(1973-),男,副教授

  • 中图分类号: TF845; TQ133.2

Hydrothermal Synthesis and Luminescence Properties of Y2O3:Eu Red Phosphor

  • 摘要: 利用水热法制备立方相Y2O3:Eu红色荧光粉.在不同掺杂浓度、不同溶液pH值的系列样品中,均观测到Eu3+离子的特征发射.荧光强度与Eu3+离子掺杂浓度关系研究表明:在不同掺杂浓度中,Eu3+离子掺杂浓度为9 %时其相对发射强度最强.在不同溶液pH值所获得的样品中,以溶液pH等于6制备的样品发光效果最好.此外通过与商用Y2O3:Eu红色荧光粉比较,发现其荧光强度相当.因此,与传统高温固相法相比,水热法合成Y2O3:Eu红色荧光粉是简单易行方案.
    Abstract: The cubic Y2O3:Eu red phosphors were prepared by hydrothermal method. The room temperature sharp characteristic emissions of Eu3+ ions were observed for the samples with different doped concentrations and pH values in reactive solution. The effect of the Eu3+ doping concentration on the fluorescence emission intensity was discussed. The optimum doped concentration for the luminescence intensity of Eu3+ is determined to be 9% for the cubic structure samples. The optimum pH value of reactive solution for obtaining the most intense emission is determined to be 6. In addition, the luminescence intensity of the Y2O3:Eu phosphors for hydrothermal method are comparative with that of commercial phosphor Y2O3:Eu. Therefore, it is a simple and easy method that Y2O3:Eu phosphors were prepared by hydrothermal method.
  • W-Cu 复合材料是由热膨胀系数低、硬度高的钨和导热导电性高的铜组成的一种复合材料[1-2].近年来,随着现代科学技术的发展,使得大功率微波器件不断向小型化发展,要求W-Cu 复合材料具有更优异性能.为了适应发展的需要,要求对W-Cu 复合材料新型生产工艺和新型W-Cu 复合材料进行研究[3-6].由于W-20 %Cu 复合材料中W 相具有低的膨胀系数,同时又能保证材料具有好的导热导电性,在封装材料和触头材料中应用比较广泛[7-9].碳纳米管独特的空间结构使其具有良好的力学性能和高导热导电等特性,是复合材料理想的强化相[10-15];使用碳纳米管作为强化相能对复合材料起到细化颗粒粒度的作用,并利用它优良的力学性能,以提高复合材料的致密度和硬度,高致密度是保证材料具有高性能的前提,而在W-Cu 复合材料中较高硬度可以延长器件的使用寿命和提高器件的可靠性,从而进一步提高它在电触头和封装材料应用中的机械性能.因此,文中主要研究在W-20 %Cu 复合材料中添加碳纳米管后对其致密度和硬度的影响.

    试验采用粒度为2.63 μm 的W 粉和3 μm 的Cu 粉、0.1 μm 的碳纳米管.试验先利用QM-BP 行星式球磨机对W 粉和Cu 粉、碳纳米管粉末进行真空球磨30 h, 制得碳纳米管质量分数分别为1 %、2 %、3 %、8 %的W-20 %Cu 复合粉末,为了避免在机械合金化过程中产生成分偏析,选择球料比为15∶1,纯酒精作为球磨介质,纯氮气作为保护气体;再把复合粉末在压力机上压制成直径为20 mm×50 mm柱坯,压制时先缓慢加压5 min, 以便排除行腔内的气体,加压到650 MPa 并保压2 min.最后把压坯在ZSJ-20/20/24-160 型真空烧结炉中进行1200 ℃×30 min烧结,对烧结样品进行性能检测.试验使用欧美克激光粒度测试仪检测复合粉末粒度,采用阿基米德排水法计算复合材料的密度,使用HV1-10A 型低负荷维氏硬度测试仪对复合材料的硬度进行测试.

    在球磨过程中添加无水乙醇作为球磨介质,无水乙醇不但可以防止粉末的团聚和结块现象使粉末的粒度分布均匀,而且能够缩短粉末的细化时间[16].图 1 是球磨30 h 添加相含量不同的粒径分布图.

    图  1  添加相含量不同的W-20 %Cu 复合粉末粒径分布图

    图 1(a) 粒度分布图可知,粉末粒度(D50=1.06 μm),并且复合粉末粒度已经达到了纳米级,其主要原因是由于粉末在球磨过程中反复与磨球和罐壁产生碰撞、挤压,导致复合粉末不断变形,由于Cu颗粒的延展性比较好,球磨初期变成片状,W 颗粒脆性很大,被撞击后发生脆断,并会被片层状的Cu 颗粒包裹;随着球磨时间的增加,复合粉末会发生断裂、破碎,使复合粉末的粒度逐渐减小.球磨时间长,可以使复合粉末的粒度达到纳米级,图 1(b)粒度分布图中可看出,粉末粒度(D50=0.84 μm),复合粉末明显得到了细化;由此可知,碳纳米管能细化复合粉末,并随着质量分数的增加,细化程度提高.由于采用机械合金化制备复合材料过程中,使碳纳米管能弥散均匀分布在基体中,可以保证碳纳米管与基体有足够的接触面积,增强碳纳米管与基体的结合力,结合力越强,可改善基体与碳纳米管的湿润性,使碳纳米管质量分数增加,增强效果越明显,复合粉末的细化程度提高.

    表 1是球磨30 h 及添加相含量不同的W-20 %Cu 复合材料的3 项密度.由表 1 可知,随着碳纳米管质量分数的增加,复合材料的理论密度不断减小.W-20 %Cu/C 复合材料理论密度不断减小,主要是因为碳纳米管的密度仅为1.8 g/cm3,比钨和铜的密度要小得多,所以随着碳纳米管质量分数的增加,W-20 %Cu/C复合材料理论密度不断减小.不过试验样品的实际密度较低的原因并不仅仅是因为碳纳米管的密度低而造成的,而是因为复合粉末是采用冷压成型.在冷压成型过程中,压坯内存在一些闭孔,即使烧结过程可以消除一些闭孔,但是并不能完全清除,残留的闭孔直接影响烧结体的密度,所以实测密度较低;从每种W-20 %Cu/C 复合材料的相对密度的结果可以得出,复合材料的致密度并没有达到全致密,最高的只有94 %.

    表  1  W-20 %Cu/C 复合材料的各项密度
    下载: 导出CSV
    | 显示表格

    另外,从表 1 可以看出,随着碳纳米管质量分数的增加,W-20 %Cu 复合材料的致密度提高,主要有2 个原因:第1,由于W-Cu 复合材料在烧结致密化过程中主要是靠W 颗粒的重排,而碳纳米管有一定的润湿性,在一定程度上能帮助W 颗粒的重排,可影响复合材料的致密化程度.碳纳米管质量分数越高,W 颗粒的重排越容易,孔隙也越容易填充.第2,碳纳米管在高温时与铜的润湿性很好,甚至要比W、Cu之间的润湿性好得多,说明碳纳米管的加入,能够有效地提高复合材料的致密度.同时通过随后的分析可知,碳纳米管加入对提高W-20 %Cu 复合材料的硬度也发挥较大的作用.

    图 2是碳纳米管质量分数不同的W-20 %Cu 复合材料,从图 2 中可以看出,随着碳纳米管质量分数的增加,W-20 %Cu 复合材料的硬度提高,最高硬度达到483 HV.一方面,采用高能球磨工艺制备的W-20 %Cu/C 复合粉末可得到纳米级晶粒且成分分布均匀,一定程度上扩展W、Cu 间的固溶度.当烧结温度高于Cu 熔点时,Cu 相完全溶化并逐渐向颗粒外流动,填充压坯中孔隙,并促使W 颗粒产生适应性的变形,从而使烧结体获得较高的致密度.另一方面,由于碳纳米管的加入能促进复合粉末细化,加强W-W 之间的连接,而且碳纳米管在高温条件下发挥润滑作用,促进W 颗粒能够在Cu 液相中分布更加均匀,对致密度的提高发挥较大作用.因此,W-20 %Cu 复合粉末粒度越小,晶格畸变增加,提高了复合粉末烧结活性,烧结活性越大,复合材料的致密度提高,材料硬度也随之增加.

    图  2  W-20%Cu 复合材料硬度与碳纳米管含量的关系曲线

    (1) 在机械合金化过程中,添加碳纳米管对WCu复合粉末有细化晶粒作用,并且复合粉末粒度达到纳米级.

    (2)在W-20 %Cu 复合材料中添加碳纳米管,提高了复合材料的致密度和硬度,随着碳纳米管质量分数的增加,材料的密度和硬度不断提高.

  • 图  1   采用水热法制备的Y2O3:Eu荧光粉样品XRD衍射谱

    图  2   采用水热法制备的Y2O3:Eu荧光粉样品的SEM谱

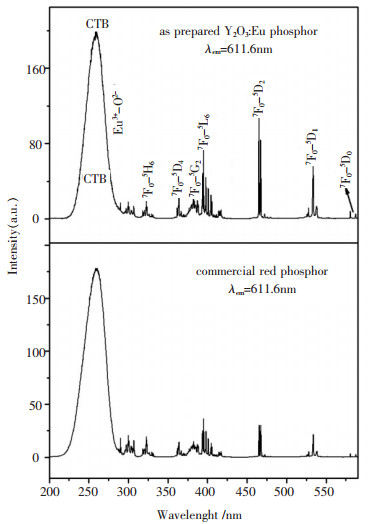

    图  3   水热法制备的Y2O3:Eu荧光粉与商用红色荧光粉的激发光谱

    图  4   254nm紫外光激发下水热法制备Y2O3:Eu荧光粉与商用红色荧光粉的发射光谱

    图  5   9 %Y2O3:Eu的发射光谱强度与反应溶液pH值的关系

    图  6   Y2O3中Eu3+的浓度猝灭曲线

    图  7   水热法制备的Y2O3:Eu荧光粉和商用红色荧光粉中Eu3+离子5D0-7F2能级跃迁的荧光衰减曲线

  • [1]

    Guo Chongfeng, Chu Benli, Su Qiang. Improving the Stability of Al kaline Earth Sulfide-based Phosphors[J]. Appl Surf Sci, 2004, 225 (1/4):198-203. http://en.cnki.com.cn/article_en/cjfdtotal-fgxb200404022.htm

    [2]

    Lempichi A, Brecher C. A New Lutetia-based Ceramic Scintillator for X-ray Imaging[J]. Nud Instr Meth, 2002, A488:579. http://www.sciencedirect.com/science/article/pii/S0168900202005569

    [3] 谢平波, 段昌奎.纳米Y2O3:Eu3+荧光粉的光致发光研究[J].发光学报, 1998, 19(2):123. http://kns.cnki.net/KCMS/detail/detail.aspx?filename=fgxb802.004&dbname=CJFD&dbcode=CJFQ
    [4] 刘林峰, 吕树臣.纳米晶Gd2O3:Eu3+的制备与发光性质[J].发光学报, 2009, 30(2):228-232. http://kns.cnki.net/KCMS/detail/detail.aspx?filename=fgxb200902023&dbname=CJFD&dbcode=CJFQ
    [5] 高玮, 古宏晨.阴极射线管(CRT)用Y2O2S:Eu红粉的市场、生产和研究[J].稀土, 1998, 19(4):66-69. http://kns.cnki.net/KCMS/detail/detail.aspx?filename=xtzz804.015&dbname=CJFD&dbcode=CJFQ
    [6]

    Gwak J H, Park S H, Jang J E. Synthesis and Modification of Red Oxide Phosphors for Low Voltage Excitation[J]. J Vac Sci Tech B: Microelectronics and Nanometer Structures, 2000, 18:1101-1105. doi: 10.1116/1.591338

    [7]

    Talin A A, Dean K A, Jaskie J E. Field Emission Eisplays: a Critical Review[J]. Solid-state Electronics, 2001, 45:963-976. doi: 10.1016/S0038-1101(00)00279-3

    [8]

    Werner K. Flowering of Flat Displays IEEE Spectrum[J]. IEEE Spectrum, 1997, 34:40-49.

    [9] 黄蕙芬, 周新宇, 张浩康, 等. Y2O3:Eu电致发光膜的制备与结构表征[J].固体电子学研究与进展, 2004, 24 (4):529-534. http://kns.cnki.net/KCMS/detail/detail.aspx?filename=gtdz200404022&dbname=CJFD&dbcode=CJFQ
    [10]

    Minamni T, Kubota Y, Miyata T, et al. High-luminance Thin-film EL Devices Using Mn-activated Multicomponent Oxide Phosphors[J]. Sid Digest, 1998, 98:953. doi: 10.1889/1.1833922/pdf

    [11]

    Pham-Thi M, Morell A. Process Optimization and Characterization of the Red no-mill Phosphor Y2O3S:Eu[J]. J Electrochem Soc, 1991, 138:1100-1103. doi: 10.1149/1.2085723

    [12] 李沅英, 戴德昌, 蔡少华. Y2O3:Eu, YNO3:Eu和Y2O2S:Eu的微波热合成和光致发光性能[J].光电子:激光增刊, 1995, 6(9): 597-602.
    [13]

    Esquivias L. Advanced Materials from Gel[J]. J Non-Crystalline Solide, 1992, 147-148:597-602.

    [14] 王惠琴, 胡建国, 徐燕, 等. 均匀粒径Y2O3和Y2O3: Eu红粉的制备及表征[C]. 合肥: 第六届全国发光学术会议论文集, 1992: 324-326.
    [15]

    Shea L E, Mckittrick J, Phillips M L F. Preparation and Modeling the Low-voltage Cathodoluminescent Efficiency of Oxide Phosphors [J]. J Electrochem Soc, 1998, 145(9):3165-3170. doi: 10.1149/1.1838781

    [16] 黄贡, 徐日长, 钮建晶, 等. Y2O3: Eu超细粉及发光特性[C]. 合肥: 第六届全国发光学术会议论文文集, 1992: 327.
    [17]

    Li Qiang, Gao Lian, Yan Dongsheng. Effects of the Coating Process on Nanoscale Y2O3:Eu Powder[J]. Chem Mater, 1999, 11:533-535. doi: 10.1021/cm9810180

    [18]

    Liao Jinsheng, Qiu Bao, Wen Herui, et al. Photoluminescence Green in Microspheres of CaWO4:Tb3+ Processed in Conventional Hydrothermal[J]. Opt Mater, 2009, (31): 1513-1516. http://www.sciencedirect.com/science/article/pii/S092534670900055X

    [19]

    Liao Jinsheng, Qiu Bao, Wen Herui, et al. Hydrothermal Synthesis and Photoluminescence of SrWO4:Tb3+ Novel Green Phosphor[J]. Mater Res Bull, 2009, (44): 1863-1866. http://www.sciencedirect.com/science/article/pii/S0025540809001536

    [20]

    Liao Jinsheng, Qiu Bao, Lai Huasheng. Synthesis and Luminescence Properties of Tb3+:NaGd(WO4)2 Novel Green Phosphors[J]. J Lumin, 2009, (129): 668-671. http://www.sciencedirect.com/science/article/pii/S0022231309000210

    [21]

    Liu Liqin, Ma En, Li Renfu, et al. Effects of Phonon Confinement on the Luminescence Dynamics of Eu3+ in Gd2O3 Nanotubes[J]. Nanotechnology, 2007, (18): 015403-015403. http://iopscience.iop.org/0957-4484/18/1/015403

    [22] 屈芸, 孙日圣, 卢爱军, 等. Y2O3:Eu3+氧化物的制备与结构及其发光性能[J].南昌大学学报, 2006, 30(4):372-378. http://kns.cnki.net/KCMS/detail/detail.aspx?filename=ncdl200604016&dbname=CJFD&dbcode=CJFQ
    [23]

    Devaraju M K, Yin Shu, Sato Tsugio. Synthesis and Characterization Y2O3:Eu3+ Nanocrystals Prepared Via Solvothermal Refluxing Route [J]. Mater Sci Eng: C, 2009, (29): 1849-1854. http://www.sciencedirect.com/science/article/pii/S0928493109000587

图(7)
计量
  • 文章访问数:  57
  • HTML全文浏览量:  38
  • PDF下载量:  3
  • 被引次数: 0
出版历程
  • 收稿日期:  2009-12-01
  • 网络出版日期:  2022-02-13
  • 发布日期:  2010-10-30
  • 刊出日期:  2010-09-30

目录

/

返回文章
返回
