0   引言

目前，随着爆破振动在岩土边坡开挖爆破中的进一步深入研究，人们逐步认识到爆破地震存在高程效应，并提出了反映边坡上质点振速的高程效应公式^[1-3]。但是根据实测数据发现，爆破地震的高程效应并不是一个简单的问题：一方面，随着高程的变化，爆心距相应增大；另一方面，边坡岩体完整性、坡度、坡面形状和自由面条件等因素影响爆破地震波的传播^[4]，爆破地震受到坡面效应的影响^[5]。

虽然人们对产生高程效应的坡度有过规定，但还不十分确定，产生高程效应的边坡高度、范围以及变坡点对爆破地震波的影响，还没有统一的认识，对高程效应的研究还不够深入全面。鉴于此，笔者通过对土体介质中边坡爆破振动的测试分析及岩质边坡的爆破实例来对高程效应加以研究。

1   土介质中的爆破地震实验

1.1   实验方案

为了分析边坡高程条件对爆破地震效应的影响作用，避免边坡岩体节理、裂隙等地质构造对爆破地震效应造成影响，3次实验均在均匀土介质中进行。土质台阶边坡高度7.6m，坡度为40°。每次实验均采用单孔装药，孔径40mm，孔深及装药量见表 1所示。

1.2   测试方法

由于在距爆源一定范围的近区域，竖直向的振速往往较水平径向的大，因此，试验中测试质点的振动速度均为竖直方向。在爆破场地布置一条经过上平台、坡面和下平台且与坡顶线和坡底线垂直的测线，炮孔位于坡面中上部的测线上，上平台布置9个测点，坡面3个测点，下平台5个测点，见图 1所示。测试系统选用IDTS2850记录仪和磁电式速度传感器，部分测试数据见表 1。

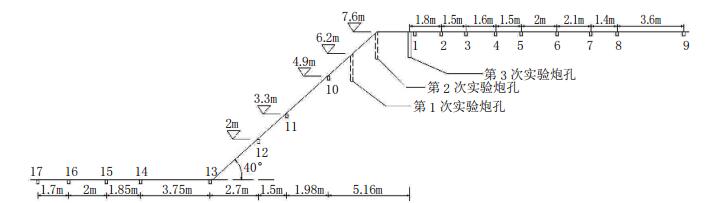

图  1  第3次实验测点及炮孔布置剖面图

下载: 全尺寸图片 幻灯片

表  1  爆破振动测试数据

下载: 导出CSV

| 显示表格

2   爆破地震效应分析

2.1   测试结果分析

（1）在第1次实验中，爆源位于土质边坡中上部，相对高程6.2m，在所测数据中，爆源上方1、7、9号测点分别距爆源3.9、14.1、19.1m，质点振速分别为1.7036、0.6405、0.196cm/s；而在爆源下方的边坡及下平台处，11、13、16号测点分别距爆源3.5、7.7、15.3m，它们所对应的质点振速分别为1.543、0.601、0.1794cm/s。将这些数据进行比较发现，在爆源上方一定范围之内，虽然测点水平爆心距较大，但其振速接近或大于爆源下方较小水平爆心距的测点振速。说明在爆源附近一定范围内，爆源上方质点振动速度随水平爆心距增大而衰减的程度小于爆源下方，也就是说，在由高程和水平爆心距引起的质点振动速度变化影响因素中，高程影响因素的相对权重相对较大。将第1、3次实验中测点振速与相应水平爆心距关系绘制成图（见图 2所示），可以看出爆源上方各测点振动速度曲线位于爆源下方测点振动速度曲线上方，即在相等水平爆心距条件下，爆源上方的质点振动速度要大于爆源下方质点振动速度。同时还看出，随着水平爆心距的增加，震源下方测点高程差增大，震源上方测点振动强度大于下方振动强度的程度更为显著。

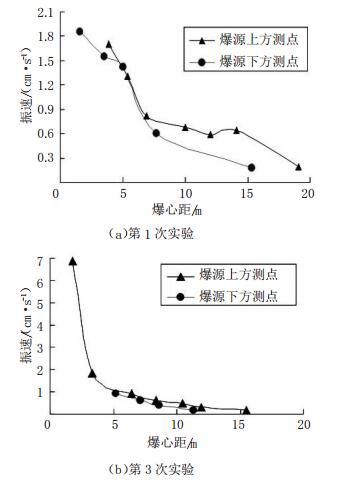

图  2  第1、3次实验各测点振动速度与相应爆心距关系

下载: 全尺寸图片 幻灯片

（2）在实验2和3中，爆源与土坡上平台各测点基本上位于同一水平高度。在3次实验中均发现从下平台坡脚13号测点开始，振动速度都明显小于相应每次实验中边坡上10、11、12号测点振速，经过分析笔者认为地震波经过坡底发生绕射，形成了新的震源，影响爆破振动强度。实验2中，爆源上方6、7号测点水平爆心距分别为10.3、12.4m，其质点振动速度（分别为0.4849、0.5874cm/s）大于坡脚处水平爆心距为9.4m的13号测点振速（0.3005cm/s）。实验3中，跟爆源在同一水平位置的8号测点其水平爆心距（11.9m）与爆源下方13号测点的水平爆心距（11.3m）基本上相等，而8号测点的振速（0.3162cm/s）将近是13号测点振速（0.1743cm/s）的两倍。通过对这些数据的分析可见，在爆源下方，随着高程差的增大，介质质点振动强度明显降低，在一定范围内，高程差对爆源近区质点振动强度的影响程度大于水平爆心距对质点振动强度的影响。

2.2   地震波传播规律

炸药爆炸时，释放的部分能量以应力波的形式向周围传播，引起介质质点的振动，一般情况下该振动强度与观测点的距离成反比。但在一些特殊地形，如存在高程差的边坡地形中，实测数据可能会存在异常情况。为进一步分析边坡地形高程效应，将表 1中第3次实验数据用最小二乘法进行回归，得到爆源上方：K =95.97969，α=2.04016；爆源下方K = 46.68048，α =1.67684。从回归数据中可以看出，位于爆源上方测点的K值要大于爆源下方测点，表明爆源上方各测点振动强度大于爆源下方测点振动强度。从表 1中数据能够看出在3次实验中，位于坡脚处13号测点的振速明显小于边坡上12号测点振速，将第3次实验回归所得K、α值代入萨道夫斯基公式

计算坡脚处13号测点振速，得到13号测点振速为0.2342cm/s，而实测数据为0.1743cm/s，实际振速比计算值降低了约25%，表明坡脚处质点是边坡与下平台的转折点，振动强度下降显著。坡脚处13号测点与边坡上12号测点振动波形如图 3所示。在第1次实验中，坡脚处13号测点振速0.6010cm/s，比边坡上12号测点振速（1.4274cm/s）减少了58%，在下平台的7号测点振速只有0.17cm/s，与边坡上12号测点相比减少了约88%，笔者认为地震波能量不仅随着高程的降低而减小，而且还受到边坡地形的影响，边坡与下平台的变坡点处是地震波能量变化显著的转折点。

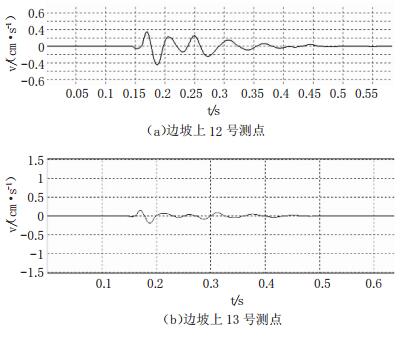

图  3  第3次实验中测点振动波形

下载: 全尺寸图片 幻灯片

3   爆破地震高程效应的应用实例

3.1   工程概况

四川省北川县青片河流域的武安水电站，左坝肩有一高达30~35m、水平厚约6~8m、底部宽34m、约6000m³的层状千枚岩危岩体边坡需要爆破处理。

水电站修建期间的导流洞从危岩体侧后方通过，其延伸方向与危岩体坡面走向近似平行，洞壁未进行二次衬砌，仅局部短锚杆喷浆支护，衬砌强度较低，稳定性差。导流洞顶部低于危岩体底部坡脚4m，二者的水平距离约29m，最近处24.8m。导流洞以上地面坡度约50°，测点及炮孔布置见图 4所示。

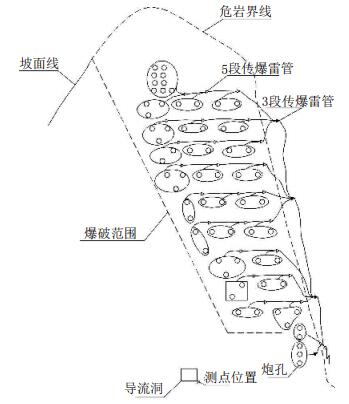

图  4  导流洞与测点及爆区位置示意图

下载: 全尺寸图片 幻灯片

3.2   爆破方法与爆破地震安全计算

为了确保导流洞不受影响，一方面在爆破技术上采用水平孔微差起爆进行崩塌爆破，控制爆破振动效应。在此共布置9层67个孔，孔深6~ 16m，孔径75mm，炸药单耗0.3~ 0.4kg/m³，距导流洞最近的底部，最大一段装药量85kg，总装药量958kg，。另一方面，根据萨道夫斯基公式对导流洞处爆破振动强度进行预测，该危岩体底部爆破相当于掏槽爆破，振动强度较大，顶部属于松动爆破，振动强度较小，因此最大一段装药量Q取底部最大一段药量（85kg）。该岩体属软岩，取K=250、α =1.7，实测导流洞至爆源距离R=24.8m。按萨道夫斯基公式计算v=13.2cm/s，根据《爆破安全规程（》 GB6722-2003），对于水工隧洞，爆破地震安全振速为7cm/s，而预测振速13.2cm/s不符合安全要求。

但是，考虑高程效应，导流洞位于爆源的斜下方，震动强度有所减小；再考虑该危岩体边坡爆破，自由面条件较好，且采用分段微差崩塌爆破，进一步降低爆破地震强度。综合上述各因素，预计爆破地震强度降低约60%，所以取修正系数K' =0.4，按修正后的公式计算v=5.28cm/s，符合安全要求。

3.3   爆破效果

爆破后主爆区内的危岩体全部消除，爆破震动得到有效控制，在危岩体后下侧导流洞入口处衬砌表面测得的最大振动速度为2.095cm/s，波形如图 5示，导流洞完好无损。

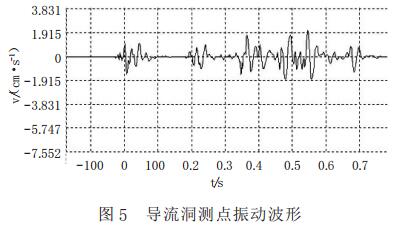

图  5  导流洞测点振动波形

下载: 全尺寸图片 幻灯片

4   结语

高程效应虽然已经普遍被人们认识，但是对产生高程效应的边坡坡度、岩性、介质体完整性、边坡高度、范围以及变坡点对地震波的影响还需要深入研究，以明确何种条件下、多大范围之内爆破时将产生明显的高程效应。对边坡爆破振动高程效应的分析研究，能够较好地控制爆破振动强度，从而合理地制定爆破施工设计方案，对保护爆区周围建筑设施及边坡稳定有一定的影响，并且能对今后爆破地震效应的研究，给以较全面的补充。
