Synthesis and electrochemical performance of single crystal LiNi0.83Co0.1Mn0.07O2 cathode material
-
摘要: 采用共沉淀-高温固相法合成单晶LiNi0.83Co0.1Mn0.07O2正极材料。采用XRD，SEM和恒流充放电等测试手段对材料的晶体结构、形貌和电化学性能等进行研究。测试结果表明，材料形成形貌良好的单晶颗粒，Li+/Ni2+离子混排程度较低，材料具有良好的a-NaFeO2层状结构。在2.75~4.3 V下，扣式电池0.1 C首次放电比容量达209.63 mAh/g，库仑效率为91.19%，0.2 C循环100次后容量保持率为100.09%。
-
关键词:
- 锂离子电池 /
- LiNi0.83Co0.1Mn0.07O2 /
- 单晶 /
- 高首效 /
- 长循环
Abstract: In this research, single-crystal LiNi0.83Co0.1Mn0.07O2 cathode material was synthesized by co-precipitation-high temperature solid phase method. Methods like XRD, SEM and constant current charge and discharge test were used to analyze the crystal structure, morphology and electrochemical performance of the materials. The test results show that the material forms single crystal particles with good morphology. And the material with low Li+/Ni2+ ion mixing degree has a good a-NaFeO2 layered structure. At 2.75~4.3 V, the 0.1 C first discharge specific capacity of the button cell reaches 209.63 mAh/g, the coulomb efficiency is 91.19%, and the capacity retention rate after 100 cycles of 0.2 C is 100.09%.-
Keywords:
- lithium ion battery /
- LiNi0.83Co0.1Mn0.07O2 /
- single crystal /
- high first effect /
- long cycle
-
氧化镨（Pr6O11）是轻稀土产品中的重要产品之一.因其具有独特的理化性质，故在陶瓷、玻璃、稀土永磁、催化剂、稀土抛光粉、研磨材料和添加剂等领域获得应用[1-7].通常人们认为稀土倍半氧化物可与空气中的水汽和CO2作用，特别是碱性较强的La2O3，更易发生这类作用，生成Ln（OH）3、LnOOH和碳酸盐或碱式碳酸盐[8-10].黄继民等[11]研究了La2O3在空气中的稳定性，发现在室温条件下La2O3粉末在空气中吸水增重，生成的产物为Ln（OH）3，没有发现有碳酸盐或碱式碳酸盐生成.Fleming等[12]也报道了暴露于水蒸汽中的La2O3粉末快速生成Ln（OH）3的反应.
在轻稀土氧化物中，镨的氧化物比较特殊，它的稳定氧化物为变价的Pr6O11，即氧化物中+3价和+4价的镨同时存在.轻稀土氧化物与空气中的水发生反应，这是一个不争的事实.但是Pr6O11与水反应速率如何？Pr6O11与空气中的CO2反应程度如何？这些问题还有待进一步研究.针对储存10 a的Pr6O11样品的研究发现有Pr（OH）3生成.因此，对Pr6O11在自然存放条件下的稳定性及其与水反应的活性的研究是十分必要的.
1 实验
1.1 实验原料
Pr6O11是2004年4月从江苏卓群纳米稀土股份有限公司采购的，纯度为99.95 %，储存10 a.Pr6O11原料储存在500 mL带有内衬盖的塑料瓶中，在实验室试剂柜中自然存放.夏季温度为20~30 ℃，相对湿度50 %~80 %，冬季温度为15~20 ℃，相对湿度为20 %~40 %.
1.2 实验方法
X射线衍射（XRD）测定采用D/max-RB衍射仪（日本理学），CuKα辐射，闪烁计数器前加石墨弯晶单色器，管流100 mA，管压40 kV，测角仪半径=185 mm，光阑系统为DS=SS=1 mm，RS=0.15 mm，样品填入深度为0.5 mm，采用θ~2θ连续扫描方式，扫描速度6°/min，步长0.02 mm；
热重分析（TGA）测试采用Pyris 1型热重分析仪（美国Perkin Elmer），程序升温速度20 °C/min，温度范围30~800 ℃，气氛为流速20 mL/min的干燥空气，升温程序：30~800 ℃，20 ℃/min.
FTIR测试使用美国Perkin-Elmer公司Spectrum GX型傅里叶变换红外光谱仪（溴化钾压片法测定，光谱分辨率4 cm-1，测量范围4 000~400 cm-1）
2 结果和讨论
2.1 室温储存10 a的Pr6O11原料分析
在轻稀土氧化物中，氧化镨与其它氧化物有明显区别，其显著的特点是镨的氧化态有+3和+4两种价态.图 1给出了储存10 a的Pr6O11的XRD谱图，从对比分析结果来看，样品中存在2种新物相：PrO2（JCPDS No.75-0152）和Pr（OH）3（JCPDS No.83-2304）.从XRD分析结果可推断，Pr3+似乎更易于与水反应生成Pr（OH）3.
图 2给出了储存10 a的Pr6O11热重分析实验结果.从图 2 TG曲线可看出，在250 ℃之前没有失重，表明样品中不含游离水.在250~350 ℃范围内失重2.68 %，表明样品中的Pr（OH）3分解生成Pr6O11.从图 2 DTG曲线可看出，Pr（OH）3的最大失重速率对应的失水温度为321 ℃.与Ln（OH）3和Nd（OH）3热分解过程不同的是，Pr（OH）3热分解脱水过程没有经历LnO（OH）（Ln=La，Nd）中间步骤.上述TG-DTG分析结果与文献[13-15]报道的Pr（OH）3的脱水过程基本吻合.根据2.68 %失重率计算，储存10 a的Pr6O11样品中含Pr（OH）3的质量百分数为19.1 %，这充分说明Pr6O11在自然储存条件下与空气中的水反应速度是非常缓慢的.
为进一步证实上述XRD和TG分析结果，采用FTIR技术对样品进行了分析，结果见图 3.从图 3可看出，样品在3 606 cm-1处有一个强而尖锐的特征峰，这是典型的Pr（OH）3中的-OH的伸缩振动峰，此外在指纹区673 cm-1处的特征峰与纯Pr（OH）3的峰非常吻合，表明样品中存在Pr（OH）3.此外，样品在指纹区400~600 cm-1处的3个峰与纯Pr6O11的特征峰也非常吻合，这表明样品中仍然存在大量的Pr6O11没有与水反应.从图 3中仍然没有观察到CO32-的特征峰，因为CO32-的特征峰有4个，分别为：1 463 cm-1（非对称收缩）、1 064 cm-1（对称收缩）、855 cm-1（面外弯曲）和746 cm-1（面内弯曲）[16-17].从图 3中没有检测到这些CO32-特征峰.
2.2 纯Pr6O11在潮湿空气中室温储存稳定性
图 4给出了Pr6O11在相对湿度为100 %的密闭环境质量随时间变化曲线，从图 4中可看出x.在前60 d内，曲线斜率较大，说明Pr6O11与空气中的水反应速度较快，60 d以后，曲线斜率较小，反应速度相对较慢.这是因为先期生成的Pr（OH）3包覆了颗粒表面，一定程度上阻止了水汽与Pr6O11的接触.
![]()
图 4 常温相对湿度100 %条件下纯Pr6O11储存过程中质量变化Figure 4. Mass change of pure Pr6O11 stored at room temperature under 100 % relative humidity2.3 纯Pr6O11的水热反应产物分析
上述分析实验证明Pr6O11中的Pr2O3更容易与水反应，而PrO2与水似乎很难反应.为了证实这一点，将1.25 g Pr6O11和20 mL纯水置于40 mL聚四氟乙烯内衬水热合成反应釜中，在190 ℃分别反应24 h、48 h和96 h，产物XRD分析见图 5.从图 5可看出，随着水热反应时间的延长，PrO2始终存在于反应产物中，通过观察32.1°与33.4°峰高的比例可看出，随着反应时间延长，PrO2有逐渐减小的趋势，这说明PrO2在水热条件下是可以与纯水反应的，只不过反应速度极慢而已.
2.4 纯Pr6O11储存过程中与水反应的机理分析
在纯Pr6O11中，镨的氧化态有+3和+4两种价态，它可以被看作为Pr2O3和PrO2复合而成的.其中Pr2O3在室温下就可以与空气中的水汽反应生成Pr（OH）3.而PrO2在室温下很难与空气中的水汽反应，只有在水热条件下经过长时间的反应，才可以缓慢转变为Pr（OH）3.反应机理见图 6.
2.5 纯Pr6O11吸附水溶液中磷酸根
近年来，有文献报道Pr（OH）3对水溶液中的染料及磷酸根具有极强的吸附能力[18-20].文献[21]研究了La2O3对水溶液中磷酸根的吸附机理，发现La2O3首先与水反应生成Ln（OH）3，起吸附作用的是Ln（OH）3而非La2O3.为进一步验证Pr6O11与H2O反应生成Pr（OH）3，用纯Pr6O11作为吸附剂，对水溶液中磷酸根脱除实验进行了考察，吸附条件为：pH=2，磷酸根水溶液用量200 mL（浓度100 mg PO43-/L，用磷酸二氢钾配制），温度25 ℃.图 7为不同Pr6O11用量时的磷酸根脱除率随时间变化的曲线.磷酸根脱除率的定义如下：
$$ 磷酸根脱除率/{\rm{\% = }}\frac{{{C_{\rm{o}}} - {C_t}}}{{{C_{\rm{o}}}}}{\rm{ \times }}100{\rm{\% }} $$ ![]()
图 7 不同Pr6O11用量吸附水溶液中PO43-Figure 7. The different amount of Pr6O11 adsorb the PO43- in aqueous solutionCo表示初始磷酸根浓度，Ct表示t时刻（min）时水溶液中磷酸根浓度.
从图 7的吸附曲线可看出，当Pr6O11用量分别为0.1 g和0.2 g时，磷酸根的脱除率随时间的变化呈现近似于线性的关系.这表明Pr6O11逐渐与水反应生成Pr（OH）3，逐步生成的Pr（OH）3不断吸附水溶液中的磷酸根.当Pr6O11用量为0.4 g时，在15 min时磷酸根脱除率即可达到71.2 %，随后逐渐趋向于吸附平衡.当Pr6O11用量为0.1 g时，磷酸根脱除率很低，表明生成Pr（OH）3的量很少，不足于吸附水溶液中的磷酸根.
图 8给出了Pr6O11吸附水溶液中磷酸根的吸附机理.当Pr6O11颗粒与水接触时，在颗粒表面逐渐生成Pr（OH）3，从而使颗粒表面富含羟基，在弱酸性条件下，表面OH-被质子化，使得颗粒表面形成一个正电荷的氛围（图 8中虚线圆圈部分），与带有负电荷的H2PO4-发生静电吸引作用，从而实现对PO43-的吸附.
![]()
图 8 氧化镨吸附水溶液中磷酸根的吸附机理Figure 8. Adsorption mechanism of praseodymium oxide to phosphate in aqueous solution3 结论
1）Pr6O11在储存过程中与空气中的水发生缓慢化学反应生成Pr（OH）3.
2）经过长期自然存放的Pr6O11在使用前应在700~800 ℃焙烧，以保证准确的化学计量组成.
3）无论是在自然储存还是在高温水热条件下，Pr6O11中的三价Pr更容易与水反应，得到的产物为PrO2和Pr（OH）3的混合物.
4）Pr6O11可作为吸附水溶液中磷酸根的吸附剂，其机理在于原位生成的Pr（OH）3表面羟基形成静电吸引层.
-
![]()
图 5 不同温度烧制单晶样品的化学性能对比
Fig 5. Comparison of chemical properties of single crystal samples by different temperatures
![]()

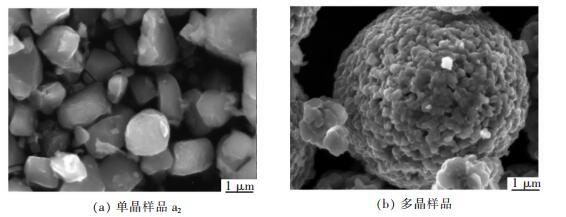

图 6 单晶与多晶样品电化学性能对比
Fig 6. Comparison of electrochemical performance of single crystal and polycrystalline samples
-
[1] MANTHIRAM A, SONG B, LI W. A perspective on nickel-rich layered oxide cathodes for lithium-ion batteries[J]. Energy Storage Materials, 2017(6): 125-139. doi: 10.1016/j.ensm.2016.10.007
[2] ZHANG J, YANG Z, GAO R, et al. Suppressing the structure deterioration of Ni-rich LiNi0.83Co0.1Mn0.07O2 through atom-scale interfacial integration of self forming hierarchical spinel layer with Ni gradient concentration[J]. ACS Applied Materials Interfaces, 2017(9): 29794-29803. doi: 10.1021/acsami.7b08802
[3] HWANG S, JO E, CHUNG K Y, et al. Structural evolution of LiNiyMnzCo1-y-zO2 cathode materials during high-rate charge and discharge[J]. Journal Physical Chemistry Letts, 2017(8): 5758-5763. doi: 10.1002/chin.197346146
[4] ZHANG H, KARKI K, HUANG Y, et al. Atomic insight into the layered/spinel phase transformation in charged LiNi0.80Co0.15Al0.05O2 cathode particles[J]. Journal Physical Chemistry C, 2017, 121: 1421-1430. doi: 10.1021/acs.jpcc.6b10220
[5] LIU W, LI X, XIONG D, et al. Significantly improving cycling performance of cathodes in lithium ion batteries: the effect of Al2O3 and LiAlO2 coatings on LiNi0.6Co0.2Mn0.2O2[J]. Nano Energy, 2018, 44: 111-120. doi: 10.1016/j.nanoen.2017.11.010
[6] ZHANG L, WANG H, WANG L, et al. High electrochemical performance of hollow corn-like LiNi0.83Co0.1Mn0.07O2 cathode material for lithium-ion batteries[J]. Applied Surface Science, 2018, 450: 461-467. doi: 10.1016/j.apsusc.2018.04.224
[7] HAO Y, SONG W, WANG M, et al. Lithium-ion conductive coating layer on nickel rich layered oxide cathode material with improved electrochemical properties for Li-ion battery[J]. Journal Alloys and Compounds, 2019, 784: 1311-1322. doi: 10.1016/j.jallcom.2019.01.072
[8] WU F, LI Q, CHEN L, et al. Use of Ce to reinforce the interface of Ni-rich LiNi0.83Co0.1Mn0.07O2 cathode materials for lithium-ion batteries under high operating voltage[J]. CHEMSUSCHEM, 2019, 12: 935-943. doi: 10.1002/cssc.201802304
[9] LIU W, OH P, LIU X, et al. Nickel-rich layered lithium transition-metal oxide for high-energy lithium-ion batteries[J]. Angewandte Chemie-International Edition, 2015, 54(15): 4440-4457. doi: 10.1002/anie.201409262
[10] LIANG L, DU K, PENG Z, et al. Co-precipitation synthesis of Ni0.6Co0.2Mn0.2(ОH)2 precursor and characterization of LiNi0.6Co0.2Mn0.2O2, cathode material for secondary lithium batteries[J]. Electrochimica Acta, 2014, 130: 82-89. doi: 10.1016/j.electacta.2014.02.100
[11] KIM T, PARK J, CHANG S K, et al. The current move of lithium ion batteries towards the next phase[J]. Advanced Energy Materials, 2012, 7(2): 860-872. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=10.1002/aenm.201200028
[12] 肖建伟, 刘良彬, 符泽卫, 等.单晶LiNixCoyMn1-x-yO2三元正极材料研究进展[J].电池工业, 2017, 21(2): 51-54. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=dcgy201702013 [13] KIM J, LEE H, CHA H, et al. Prospect and reality of Ni-rich cathode for commercialization[J]. Advanced Energy Materials, 2017: 1702028.
[14] YUE P, WANG Z, LI X, et al. The enhanced electrochemical performance of LiNi0.6Co0.2Mn0.2O2 cathode materials by low temperature fluorine substitution[J]. Electrochimica Acta, 2013, 95: 112-118. doi: 10.1016/j.electacta.2013.02.037
[15] NOH H J, YOUN S J, YOON C S, et al. Comparison of thestructural and electrochemical properties of layered Li[NixCoyMnz]O2(x=1/3, 0.5, 0.6, 0.7, 0.8 and 0.85) cathode material for lithium-ion batteries[J]. Journal Power Sources, 2003, 233 (1): 121-130. doi: 10.1016/j.jpowsour.2013.01.063
[16] 唐爱东, 黄可龙.合成温度对六方Li-Ni-Co-Mn-O固溶体结构和性能的影响[J].金属学报, 2005, 41(12): 1280-1284. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=jsxb200512009 [17] LlN Y K, LU C H. Preparation and electrochemical properties of layer-structured LiNi1/3Co1/3Mn1/3-yAlyO2[J]. Journal Power Sources, 2009, 189: 353-358. doi: 10.1016/j.jpowsour.2008.08.072
[18] LOVE C T, JOHANNES M D, SWIDER-LYONS K. Thermal stability of delithiated Al-substituted Li(Ni1/3Co1/3Mn1/3)O2 cathodes[J]. ECS Transactions, 2010, 25: 231-240. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=CC0211371789
[19] WANG M, CHEN Y B, WU F, et al. Characterization of yttrium substituted LiNi0.33Mn0.33Co0.33O2 cathode material for lithium secondary cells[J]. Elect Rochimica Acta, 2010, 55(28):8815-8820. doi: 10.1016/j.electacta.2010.08.022
[20] CHIO J M, MANTHIRAM A. Role of chemical and structural stabilities on the electrochemical properties of layered LiNi1/3Co1/3Mn1/3O2 cathodes[J]. Journal of The Electrochemical Society, 2005, 152:1714-1718. doi: 10.1149/1.1954927
[21] IDEMOTO Y, MATSYI T. Thermodynamic stability, crystal structure, and cathodic performance of LixNi1/3Co1/3Mn1/3O2, depend on the synthetic process and Li content[J]. Diffusion & Reactions, 2008, 179(l7/18): 625-635. doi: 10.1016/j.ssi.2008.03.024
[22] 邱世涛, 钟盛文, 李婷婷, 等. Cu掺杂LiNi0.6Co0.2Mn0.2O2的电化学性能[J].有色金属科学与工程, 2018, 9(5):21-25. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=jxysjs201805004 [23] 彭弯弯, 徐唱, 李之锋, 等.面密度和压实密度对锂离子电池快充性能的影响[J].有色金属科学与工程, 2017, 8(3): 69-73. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=jxysjs201703011 -
期刊类型引用(2)
1. 陆迁树，叶元顺，王银剑，刘振超，陈金伟. EDTA配位滴定法在野外检测多金属矿石中锌量的应用. 岩矿测试. 2024(05): 812-820 .
百度学术
2. 田景春，杨爱红，田江锋，宋志红，李力. 电解锌生产原材料中锌的分析方法改进. 湖南有色金属. 2023(01): 87-90 . 百度学术
其他类型引用(1)
下载:
计量
- 文章访问数: 178
- HTML全文浏览量: 56
- PDF下载量: 25
- 被引次数: 3
