惰气熔融-红外法测定铪中氢含量

赵飞, 李娟

赵飞, 李娟. 惰气熔融-红外法测定铪中氢含量[J]. 有色金属科学与工程, 2017, 8(6): 117-120. DOI: 10.13264/j.cnki.ysjskx.2017.06.019
引用本文: 赵飞, 李娟. 惰气熔融-红外法测定铪中氢含量[J]. 有色金属科学与工程, 2017, 8(6): 117-120. DOI: 10.13264/j.cnki.ysjskx.2017.06.019
ZHAO Fei, LI Juan. Determination of hydrogen content of hafnium by inert gas fusion infrared method[J]. Nonferrous Metals Science and Engineering, 2017, 8(6): 117-120. DOI: 10.13264/j.cnki.ysjskx.2017.06.019
Citation: ZHAO Fei, LI Juan. Determination of hydrogen content of hafnium by inert gas fusion infrared method[J]. Nonferrous Metals Science and Engineering, 2017, 8(6): 117-120. DOI: 10.13264/j.cnki.ysjskx.2017.06.019

惰气熔融-红外法测定铪中氢含量

基金项目:

国家自然科学基金资助项目 51401171

青年基金资助项目 51601150

详细信息
    通讯作者:

    赵飞(1983-),男,工程师,主要从事金属材料成分检测方面的研究,E-mail:8246670@qq.com

  • 中图分类号: O659.2

Determination of hydrogen content of hafnium by inert gas fusion infrared method

  • 摘要: 使用LECO-NH836氮氢分析仪,采用惰性气氛熔融试样,红外法检测铪中氢含量.选择1.00 g镍篮作为铪中氢释放的助熔剂,研究不同分析功率对氢含量分析值的影响,选择分析功率为5 000 W,最短分析时间为60 s,试样质量为0.10 g,验证了钛标准物质的适用性.对2组试样11次平行测定结果的RSD分别为5.64 %和1.52 %,精密度良好.加标回收率为95.18 %~105.26 %.研究结果对准确测定铪中氢含量具有指导意义.
    Abstract: Using LECO-NH836 nitrogen-hydrogen analyzer, the sample was melted in an inert atmosphere, and the content of hydrogen in hafnium was detected by the infrared method. By choosing 1.00 g nickel basket as the flux of hydrogen release in hafnium, the influence of different analytical powers on the hydrogen content analysis was studied. The analysis power of 5 000 W, the shortest analysis time of 60 s, and the sample mass of 0.10 g were selected to verify the applicability of titanium reference materials.The RSDs of 11 replicates of the two samples were 5.64 % and 1.52 %, respectively, with good precision.The spiked recoveries ranged from 95.18 % to 105.26 %. The result of the study is instructive for the accurate determination of hydrogen in hafnium.
  • 铪是银白色金属,常温下化学性质稳定,铪具有高硬度、高熔点、耐腐蚀、易加工等优点[1-2].金属铪是寿命长的中子吸收体,对中子有很高的吸收截面,可用于反应堆的控制[3-4].铪还可以作为高温合金的重要添加元素,增强其延展性和抗蠕变强度.铪及其合金材料广泛应用于核工业、信息工业、生物工程、军事科学、石油化工、医疗器械、航空航天等领域[5-11].铪在自然界中与锆共生,同属元素周期表ⅣB族,由于镧系收缩的影响,铪与锆的化学性质非常相似[12-13].氢是铪中的主要非金属杂质,主要以化合态或固溶态形式存在,易使金属中产生空隙使金属变脆,因此准确测定铪中氢含量具有重要意义.目前金属中氢含量均采用脉冲加热-热导法或红外法检测,本实验选择红外法检测,该方法检测速度快、操作简便、检测结果准确[14-24].铪中氢含量的测定未见报道,本分析方法的研究,能解决铪中氢含量的测定问题,而且对于保障铪的性能具有重要意义.

    氢分析仪:美国LECO NH-836氮氢测定仪,该仪器由脉冲电极炉、分析天平、红外/热导检测系统和计算机系统组成.试样与助熔剂一起经落样器投入已脱气的炽热石墨坩埚,高温下试样中的氢以H2形式释放,H2被灼热CuO试剂氧化为H2O,H2O随同氦气进入红外检测器,检测后,计算机显示测定结果.

    标准物质:钛标准物质LECO 502-024,(22.8±3.8)μg/g.

    锡助熔剂:气体分析用锡囊,w(H)≤0.000 1 %.

    镍助熔剂:气体分析用镍篮,w(H)≤0.000 1 %.

    石墨坩埚:光谱纯石墨套坩埚.

    载气:氦气,纯度为99.995 %.

    铪试样:Φ3 mm均匀铪丝.

    四氯化碳:分析纯.

    铪试样,Φ3 mm均匀铪丝,加工成适用大小后置于四氯化碳中,超声波清洗,晾干后备用.

    仪器开机预热2 h,待仪器各项参数稳定后,平行3次测定空白值,进行空白校正.然后使用LECO 502-024标准物质平行测定3次氢含量,校准仪器.将称取的试样置于落样器中,于下电极放置石墨坩埚,执行分析操作,仪器自动检测并显示氢含量.

    铪的熔点高,熔体与碳的亲和性较差,导致氢不易释放,为了降低铪的熔点,增加熔体流动性并使氢释放完全,需加入助熔剂.常见的金属材料中氢含量分析助熔剂为锡和镍,本实验对这2种助熔剂进行比较.对同一均匀铪试样,称取0.10 g,分别选择锡囊、镍篮助熔剂1.00 g,分析功率为5 000 W,测定结果见表 1.由表 1可以看出,采用锡囊和镍篮助熔剂,氢的测定结果无明显差异.使用锡囊时,熔体会溢出坩埚,造成内坩埚与外坩埚黏连,且高温下锡挥发较强,易使炉膛和气路堆积粉尘,因此本实验选择镍篮为助熔剂.

    表  1  锡囊与镍篮对比实验结果/(μg·g-1
    Table  1.  Contrast test of tin bag and nickel basket /(μg·g-1)
    助熔剂 氢测定值 平均值 RSD /%
    锡囊 4.21,4.67,4.06,3.76,3.98 4.08 5.67
    镍篮 4.04,4.06,4.15,4.60,4.32 4.23 5.49
    下载: 导出CSV
    | 显示表格

    随着分析功率的提高,石墨坩埚温度升高,试样与助熔剂混合熔体的流动性和氢的释放都会发生变化.选择4 000~5 500 W依次递增的分析功率,进行实验,结果见表 2.结果表明,分析功率从4 000 W升高至4 800 W,氢含量的测定结果逐渐升高,分析功率从4 800 W升高至5 200 W,氢含量测定结果一致;分析功率5 200 W升高至5 500 W,氢含量测定结果逐渐降低.可以看出,随着分析功率的升高,试样中氢的释放逐渐趋于完全;分析功率继续提升,坩埚温度继续升高,熔体会吸附氢,导致测定结果下降.本实验选择分析功率为5 000 W.为保证空白值稳定,石墨坩埚脱气完全,选择脱气功率为6 000 W.根据NH-836氮氢测定仪积分图显示,积分时间50 s后,氢的信号值回归于基线并稳定,因此,本实验选择最短分析时间为60 s.

    表  2  不同分析功率氢含量的测定值
    Table  2.  Determination of hydrogen content at different power levels
    分析功率/W氢测定值/(μg/g-1)
    40003.21
    41003.32
    42003.56
    43003.71
    44003.90
    45004.03
    46004.15
    47004.19
    48004.31
    49004.35
    50004.30
    51004.36
    52004.35
    53004.11
    54004.02
    55003.88
    下载: 导出CSV
    | 显示表格

    试样与助熔剂的质量比会影响氢的释放情况和测定结果,本实验选择分析功率为5 000 W,进行称样量实验,结果见表 3.由表 3可知,试样质量较小时,系统波动对检测结果的影响较大,RSD高;试样质量较大时,试样与助熔剂的质量比较大,熔融效果不好,试样不能与石墨坩埚充分接触,导致氢释放不完全,氢测定值偏低且RSD高.试样质量在0.070~0.160 g之间时,氢含量的测定结果接近且RSD较小,本实验选择试样质量为0.10 g.

    表  3  不同试样质量氢含量的测定值
    Table  3.  Determination of hydrogen content in different sample masses
    试样质量/g测定值/(μg/g-1)平均值/(μg/g-1)RSD/%
    0.0403,0.0399,0.04053.99,3.13,4.053.7213.84
    0.0698,0.0705,0.07083.85,3.52,3.493.675.52
    0.1000,0.0999,0.10053.77,381,3.663.752.07
    0.1305,0.1303,0.13063.56,3.83,3.723.703.67
    0.1604,0.1602,0.15973.52,3.83,3.653.664.38
    0.1906,0.1902,0.19062.86,3.36,3.083.088.33
    下载: 导出CSV
    | 显示表格

    铪中氢含量的测定属于相对测量,需选用适用的标准物质比对得出数值.目前行业内没有铪中氢含量标准物质,在元素周期表中,铪和钛同属ⅣB族,化学性质相似,在不同分析功率下对钛试样和铪试样中氢含量的测定结果进行比较.称取0.10 g钛试样和铪试样,选择从4 000 W至5 200 W递增的分析功率,按实验方法检测氢含量,所得统计结果如图 1所示.由图 1可以看出,在相同分析功率下,铪合金与钛试样中氢释放情况相近,因此可使用钛标准物质校准仪器.

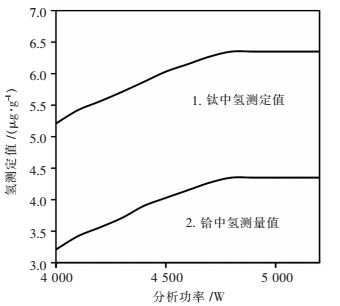

    图  1  不同功率下氢测定结果
    Figure  1.  Results of hydrogen determination under different power

    按照实验方法,对2组铪试样的氢含量进行11次平行测定,结果如表 4所示.结果表明,对2组铪试样氢含量的分析,RSD分别为5.64 %和1.52 %,本实验精密度良好.

    表  4  铪试样精密度实验结果/(μg·g-1
    Table  4.  Hafnium precision experiment /(μg·g-1)
    试样 氢测定值 平均值 相对标准偏差RSD /%
    试样1 3.77,3.15,3.26,3.81,3.66,3.54,3.51,
    3.60,3.39,3.51,3.52
    3.52 5.64
    试样2 10.11,9.88,9.89,9.96,10.35,10.12,
    10.13,10.05,10.21,9.89,9.97
    10.05 1.52
    下载: 导出CSV
    | 显示表格

    选用钛标准物质LECO 502-024进行加标回收实验,结果如表 5所示.加标回收率在95.18 %~105.26 %之间,回收率良好,本方法可准确测定铪合金中氢含量.

    表  5  铪合金中氢加标回收实验结果
    Table  5.  Recovery test of hydrogen in hafnium
    试样质量/g 氢测定值/(μg·g-1) 加标量/μg 回收量/μg 回收率/%
    0.100 0 12.32 2.28 2.27 99.56
    0.100 0 12.22 2.28 2.17 95.18
    0.100 0 12.26 2.28 2.21 96.93
    0.100 0 12.40 2.28 2.35 103.07
    0.100 0 12.45 2.28 2.40 105.26
    下载: 导出CSV
    | 显示表格

    选定了铪中氢含量测定的助熔剂、分析功率、最短分析时间、试样质量,验证了钛标准物质可用于惰气熔融红外法测定铪中氢含量的校准.该方法精密度和加标回收率良好,可准确测定铪中氢含量.

  • 图  1   不同功率下氢测定结果

    Fig  1.   Results of hydrogen determination under different power

    表  1   锡囊与镍篮对比实验结果/(μg·g-1

    Table  1   Contrast test of tin bag and nickel basket /(μg·g-1)

    助熔剂 氢测定值 平均值 RSD /%
    锡囊 4.21,4.67,4.06,3.76,3.98 4.08 5.67
    镍篮 4.04,4.06,4.15,4.60,4.32 4.23 5.49
    下载: 导出CSV

    表  2   不同分析功率氢含量的测定值

    Table  2   Determination of hydrogen content at different power levels

    分析功率/W氢测定值/(μg/g-1)
    40003.21
    41003.32
    42003.56
    43003.71
    44003.90
    45004.03
    46004.15
    47004.19
    48004.31
    49004.35
    50004.30
    51004.36
    52004.35
    53004.11
    54004.02
    55003.88
    下载: 导出CSV

    表  3   不同试样质量氢含量的测定值

    Table  3   Determination of hydrogen content in different sample masses

    试样质量/g测定值/(μg/g-1)平均值/(μg/g-1)RSD/%
    0.0403,0.0399,0.04053.99,3.13,4.053.7213.84
    0.0698,0.0705,0.07083.85,3.52,3.493.675.52
    0.1000,0.0999,0.10053.77,381,3.663.752.07
    0.1305,0.1303,0.13063.56,3.83,3.723.703.67
    0.1604,0.1602,0.15973.52,3.83,3.653.664.38
    0.1906,0.1902,0.19062.86,3.36,3.083.088.33
    下载: 导出CSV

    表  4   铪试样精密度实验结果/(μg·g-1

    Table  4   Hafnium precision experiment /(μg·g-1)

    试样 氢测定值 平均值 相对标准偏差RSD /%
    试样1 3.77,3.15,3.26,3.81,3.66,3.54,3.51,
    3.60,3.39,3.51,3.52
    3.52 5.64
    试样2 10.11,9.88,9.89,9.96,10.35,10.12,
    10.13,10.05,10.21,9.89,9.97
    10.05 1.52
    下载: 导出CSV

    表  5   铪合金中氢加标回收实验结果

    Table  5   Recovery test of hydrogen in hafnium

    试样质量/g 氢测定值/(μg·g-1) 加标量/μg 回收量/μg 回收率/%
    0.100 0 12.32 2.28 2.27 99.56
    0.100 0 12.22 2.28 2.17 95.18
    0.100 0 12.26 2.28 2.21 96.93
    0.100 0 12.40 2.28 2.35 103.07
    0.100 0 12.45 2.28 2.40 105.26
    下载: 导出CSV
