Research progress on hydrogen reduction kinetics of tungsten oxide
-

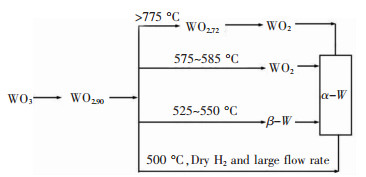

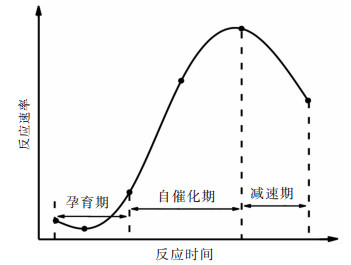

摘要: 超细钨粉是目前制备多种硬质合金和结构材料的重要原料，其主要制备方法为氢还原法.在对大量文献资料进行查阅及分析的基础上，综述了氧化钨氢还原动力学的研究现状，包括氧化钨氢还原的基本原理、不同动力学条件下的还原历程以及物相转换.介绍了国内外学者在不同钨氧化物的氢还原过程中，通过改变动力学参数对产物钨粉的粒度、形貌、结构和性能的影响，以及实际工业生产的现状和存在的问题.重点介绍了目前氢还原动力学的几种模型及其方程，并对可能适用于氧化钨氢还原动力学研究的动力学模型进行了展望.Abstract: Ultrafine tungsten powder is an important raw material for making a variety of cemented carbide and structural materials. The main method to make it is through hydrogen reduction. Based on the review and analysis of a large amount of literatures, the research status of hydrogen reduction kinetics of tungsten oxide was reviewed, including its basic principle, the reduction process under different kinetic conditions and phase conversion. This paper introduced the effects of changing kinetic parameters on the particle size, morphology, structure and properties of tungsten powder when domestic and foreign scholars were dealing with the hydrogen reduction of different tungsten oxides, as well as the present situation and problems in practical industrial production. Several models and their equations of hydrogen reduction kinetics were introduced, and the kinetic model which may be applied to the hydrogen reduction kinetics of tungsten oxide was prospected.
-
Keywords:
- Tungsten oxide /
- hydrogen reduction /
- kinetics /
- tungsten powder /
- kinetic model
-
0 引言
地下矿山巷道顶板的稳定性，关乎着生产活动能否安全有效地进行[1-6].由于我国金属矿山主要采用钻孔爆破法进行开采，若采场附近存在巷道，则生产爆破过程易对巷道围岩，尤其是顶板围岩产生扰动和损伤，甚至引起围岩失稳破坏[7-12].通常对于巷道顶板的稳定性研究是以国家爆破安全标准为判断依据，利用萨道夫斯基公式对最大单段药量或总药量进行控制.但是由于萨道夫斯基公式无法反映多段微差爆破时的振动强度，而且国家标准关于矿山巷道的安全振速并未对不同地质条件、不同支护条件等实际问题做出规定，这使国家标准在用于指导客观生产实践时略显宽泛.由于地下采场中顶板稳定性问题最为复杂，国内外对其进行了大量研究并取得了一定成果.周科平[13]利用灰色系统理论预测采场顶板稳定性及其沉降规律；杨双锁等[14]利用有限元法对采场顶板稳定性进行定量分析及分类研究；张树光等[15]应用离散元法对顶板稳定性进行分析；曹文贵等[16]对潭邵高速公路路基岩溶顶板稳定性二级模糊进行了综合评判.近年来随着计算机技术的发展，数值分析方法逐渐应用于该领域的研究，但由于数值计算和模拟难以真正反应爆破振动下采场顶板的变化，更不能准确地确定采场顶板损伤破坏的位置，该方法对指导工程实践有一定的局限性.
为了明确临近巷道生产爆破对巷道顶板产生的实际影响，以某矿为例，对巷道顶板进行实际爆破振动测试，并在分析振动峰值与振动主频的基础上，结合动态应力比评价体系对巷道顶板的稳定性做出安全评价.
1 工程概况
某地下铁矿矿区位于龙岩盆地东南边缘，其东界为天山凹断层，西界为溪马河断层，东西长约4 000 m，南北宽700~1 000 m.矿区介于分水岭至河谷地带，地势由东向西逐渐降低，地形高程420~892 m，两侧山坡较陡，天然坡度为15°~35°.矿体主要集中于550~750 m高程范围内.勘查中将矿区划为东、中、西3个矿段，本次讨论范围是标高为420~200 m的中西矿段.该矿区主矿体主要为磁铁矿，围岩主要为石英岩.
该矿床采用无底柱崩落法开采.矿体采用后退式开采，且自上而下进行；同分段，上盘超前回采，相邻矿块超前回采时，一般不超过1~2个分段；上下分段同时回采时，上分段超前下分段25~30 m距离.落矿采用垂直扇形中深孔爆破.炮孔直径75~80 mm；炮孔向前倾斜8°~10°，边孔水平夹角55°~60°；每排9孔，炮孔排距2 m，孔底距2.1~2.4 m，最大孔深约25 m；炸药采用硝铵炸药；起爆采用导爆管、非电毫秒雷管、导爆索复式起爆.
2 爆破振动测试及分析
随着回采工作的进行，回采中形成了巷道，由于矿体围岩较为完整稳固，开采过程中对部分巷道未进行处理.现阶段，随着开采的深入，中西矿段巷道稳定性问题日益凸显，巷道顶板是否稳定直接影响着该矿区开采活动是否能安全有序的进行.为了解该采区生产爆破对巷道顶板的影响，对代表性生产药量起爆时巷道顶板的爆破振动进行了测试.测试仪器为产自加拿大的Blastmate Ⅲ型测震仪.该仪器测量范围为：振速254 mm/s；噪声88~148 db；频响2~300 Hz.测试所得各点爆破振动曲线见图 1.
![]()
图 1 各测点爆破振动曲线（注：图 1中Micl表示空气冲击波强度，Long表示爆破地震水平径向振动，Vert表示表示爆破地震垂直方向振动，Tran表示爆破地震水平切向振动；对空气冲击波强度在此不予以研究讨论.）Figure 1. Velocity curves of different points分析图 1可得，测点6振动时间较长约为2.5 s，测点5爆破振动持续约2 s，其余测点爆破振动持续时间均略小于1 s；可知该矿山在日常生产中产生的爆破振动持续时间较短，均在3 s内.比较图 1中各点振动曲线可直观发现，图 1（a）、图 1（b）爆破振动曲线最为密集，图 1（c）次之，图 1（d）第3，图 1（e）、（f）最为稀疏.结合各测点距爆源的实际距离分析可知，随着测点到爆源距离的增加，爆破振动曲线整体上变得越来越稀疏，振幅越来越小，即爆破振动频率越来越低，爆破振动强度越来越弱.为了验证爆破振动主振频率随爆源距的变化关系，对爆破振动曲线进行傅立叶变换，以确定各测点爆破振动主振频率及各方向振速峰值；为便于观察对比，将各测点振速峰值及主振频率进行提取并以表格形式列出，见表 1.由表 1可明显得出随着测点到爆源距离的增加，振幅越来越小，即爆破振动频率越来越低，爆破振动强度越来越弱，验证了爆破振动曲线所反映结论的正确性.
表 1 各测点振速峰值及主振频率Table 1. The peak vibration velocity of monitoring points测点 最大合成速度/（mm·s-1） 斜距/m 三维方向速度/（cm·s-1） 主震频率/Hz 测点1 164 20 T 59.4 23.0 V 163.0 36.0 L 66.5 36.4 测点2 148 26 T 86.0 34.0 V 126.0 30.0 L 112.0 24.0 测点3 139 30 T 88.4 13.0 V 58.8 21.0 L 139.0 17.0 测点4 131 56 T 71.6 3.5 V 35.3 15.0 L 110.0 7.1 测点5 107 70 T 55.4 5.6 V 104.0 2.0 L 60.3 2.0 测点6 118 50 T 56.6 2.5 V 117.0 2.0 L 59.2 2.5 3 地下结构动态应力比评价分析
由于巷道的失稳破坏与岩性、支护、水环境等因素有密切关系，而国家爆破安全标准对地下构（建）筑物做出的判据较为宽泛，未对不同条件进行明确的规定，只是使用频率与振速峰值作为宽泛的评价标准，对指导工程实践有一定的局限性[17].为了能够较为全面的反映巷道受爆破振动时的动态应力状态和损伤破坏程度，可采用动态应力比评价体系作为国家爆破安全标准的补充对巷道顶板的损伤破坏进行分析[18].
动态应力比评价标准[19]（见表 2），是一种综合了爆破振动水平、岩体特征性质、现场条件及岩土支护系统等因素的评价方法，其实质是通过对比分析围岩对爆破振动的动态与岩体结构（包括支护结构）本身抵抗爆破振动损伤破坏的能力，来确定岩土设施物遭受爆破振动时的损伤破坏判据.由于该体系结合了影响地下构（建）筑物失稳破坏众多影响因素，如振动强度、场地质量系数、岩体性质与支护方式等，故其能够比较全面地反映爆破震动下巷道顶板的损伤破坏情况.
表 2 地下结构损伤、破坏判据Table 2. Criterion about damage and failure of underground structureBDI 破坏类型 ≤0.125 地下开挖结构无破坏损伤 0.250 地下结构无明显可见损坏 0.500 不连续、微小规模掉块 0.750 不连续、中等规模掉块 1.000 大规模、连续片落破坏 1.500 完整结构岩体严重破坏 ≥2.000 大冒落，通道废弃 动态应力比评价体系中，利用DSR来反应地下构（建）筑物失稳破坏类型和程度，为无量纲参数，可按式（1）求得：
$$ DSR = \frac{\sigma }{{{k_s}{\sigma _\tau }}} $$ (1) 式（1）中，σ表示爆破振动在岩体内传播产生的动态应力，单位为Pa；ks表示场地质量系数，ks≈PQD < 1；στ为岩体动态抗拉强度，单位为MPa.
由于爆破振动在岩体内传播产生的动态应力在实际生产过程中较难测试，经研究发现其可按式（2）计算：
$$ \sigma = d{c_0}v $$ (2) 式（2）中，d为岩体密度，单位为kg/m3；c0为岩体纵波速，单位为m/s；v为爆破振动速度，单位为cm/s.
由式（1）与式（2）可得DSR计算式：
$$ DSR = \frac{{d{c_0}v}}{{{k_s}{\sigma _\tau }}} \times {10^{-8}} $$ (3) 通过查阅该矿山水文地质资料及矿山前期研究资料可知，该采场围岩主要为石英岩，平均密度为2 640 kg/m3，极限抗压强度为2.2×107 Pa，纵波速c0为3 000~4 000 m/s，ks≈PQD=0.94.由式（3）可知：DSR正比于爆破振动速度v，为了尽可能保证开采活动的安全，计算中纵波速c0取均值，即3 500 m/s，振速取最大监测速度0.164 m/s作为计算速度进行分析.
将各参数代入式（3）计算可得：DSR=0.073，与表 2对比分析可知DSR≤0.125，说明巷道顶板无损伤破坏.即目前该采场以相同生产条件进行爆破生产时，该巷道顶板稳定，不会影响正常开采活动.
4 结论
1）通过分析现场爆破振动测试结果，得到了随着测点到爆源距离的增加，振幅越来越小，即爆破振动频率越来越低，爆破振动强度越来越弱的结论；
2）在爆破测振的基础上，利用动态应力比评价标准对生产爆破时临近巷道顶板的稳定性进行了计算分析，结果可知，DSR≤0.125，以相同条件进行爆破生产时，所研究巷道顶板无损伤破坏.
分析可知，动态应力比评价体系中未对爆破振动主振频率及爆破振动持续时间，对地下建（构）筑的稳定性影响进行分析讨论，后续研究将进行深入讨论分析.
-
![]()
图 4 氢气还原氧化钨的ΔG~T关系曲线
Fig 4. Gibbs free energy map of hydrogen reduction of tungsten oxides
-
[1] 姜文伟, 陈响明.氧化钨微观结构的研究[J].有色金属科学与工程, 2010, 24(3): 105-108. http://ysjskx.paperopen.com/oa/DArticle.aspx?type=view&id=03042 [2] 魏庆玉.三氧化钨蓝色氧化钨生产[J].有色金属科学与工程, 1991, (02): 9-10, 14. http://ysjskx.paperopen.com/oa/DArticle.aspx?type=view&id=199102004 [3] 尹艳红, 吴子平, 赵曼等.超细氧化钨的制备及其光催化性能研究[J].有色金属科学与工程, 2014, (03): 50-55. http://ysjskx.paperopen.com/oa/DArticle.aspx?type=view&id=201403009 [4] 柴永新. WO3制备超细钨粉的研究[D]. 镇江: 江苏大学, 2006. [5] 傅小明, 吴晓东.三氧化钨还原过程相成分探讨[J].稀有金属与硬质合金, 2003, 4(1): 7-9+6. http://www.cnki.com.cn/Article/CJFDTOTAL-XYJY200304003.htm [6] 傅小明.蓝钨还原钨粉过程相成分探讨[J].上海有色金属, 2004, 4(1): 149-152. http://youxian.cnki.com.cn/yxdetail.aspx?filename=JXYS20170607003&dbname=CAPJ2015 [7] 傅小明, 吴晓东.紫钨还原过程相成分探讨[J].湖南冶金, 2003, 31(6): 24-26. http://youxian.cnki.com.cn/yxdetail.aspx?filename=JXYS20170607003&dbname=CAPJ2015 [8] 吴晓东, 柴永新, 傅明喜.蓝钨氢还原工艺及其还原机理的探讨[J].硬质合金, 2005, 2(1): 65-68. http://www.cnki.com.cn/Article/CJFDTOTAL-YZHJ200502001.htm [9] 吴晓东, 傅小明, 柴永新等.蓝色氧化钨氢还原制取超细钨粉的工艺研究[J].稀有金属与硬质合金, 2005, 33(1): 14-17. http://www.cnki.com.cn/Article/CJFDTOTAL-HGYJ199303006.htm [10] 曾昭明, 顾汉滨.氧化钨氢还原过程形貌变化[J].中南矿冶学院学报, 1986, 5(1): 35-40+100. http://youxian.cnki.com.cn/yxdetail.aspx?filename=JXYS20170607003&dbname=CAPJ2015 [11] 李洪桂, 羊建高, 李昆等.钨冶金学[M].长沙:中南大学出版社, 2010. [12] 陶正己.近十年来钨粉和碳化钨粉的研究和开发[J].硬质合金, 1992, 9(2): 66-75. [13] 陶正已.氢还原三氧化钨制取亚超细钨粉[J].稀有金属, 1981, 4(1): 1-7. http://www.cnki.com.cn/Article/CJFDTOTAL-ZXJS198104000.htm [14] 曾昭明, 李晋尧, 颜长舒.蓝色氧化钨氢还原过程研究[J].中南矿冶学院学报, 1982, S2(1): 157-164. http://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD1982S2022.htm [15] 李洪桂.稀有金属冶金学[M].北京:冶金工业出版社, 1993. [16] ALENKA V, MIRAN M, MARIANNE B P. Sequential oxidation and reduction of tungsten/tungsten oxide[J]. Thin Solid Films, 2015, (591): 174-181.
[17] 刘原, 唐建成, 卓海鸥等.超细和纳米钨粉制备技术进展[J].中国钨业, 2012, 27(2): 41-43. http://www.cnki.com.cn/Article/CJFDTOTAL-ZGWU201202015.htm [18] 刘原, 唐建成, 雷纯鹏等.氧化钨还原过程及机理研究[J].粉末冶金工业, 2012, 22(4): 26-29. http://youxian.cnki.com.cn/yxdetail.aspx?filename=JXYS20170607003&dbname=CAPJ2015 [19] 雷纯鹏, 唐建成, 刘刚等.氧化钨还原过程中的形貌结构遗传特性研究[J].稀有金属与硬质合金, 2012, 5(1):1-6. http://www.cnki.com.cn/Article/CJFDTOTAL-XYJY201205002.htm [20] 廖寄乔, 黄志锋, 肖彩林.超细钨粉的制取及其氧化钨原料和钨粉的粒度测量[J].粉末冶金材料科学与工程, 1999, 4(1): 322-329. http://www.cnki.com.cn/Article/CJFDTOTAL-LHJW200208006.htm [21] 廖寄乔, 石刚, 王华.超细钨粉的制取及其氧化钨原料和钨粉的粒度测量[J].理化检验(物理分册), 2002, 8(1): 337-341+348. http://www.cnki.com.cn/Article/CJFDTOTAL-LHJW200208006.htm [22] 廖寄乔. 不同氧化钨氢还原制取超细钨粉的研究[D]. 长沙: 中南工业大学, 2000. [23] 廖寄乔, 黄志锋, 吕海波等.不同氧化钨氢还原制取超细钨粉[J].中南工业大学学报(自然科学版), 2000, 1(1): 51-55. http://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD200001014.htm [24] 黄飞.紫色氧化钨氢还原制取微晶硬质合金用超细钨粉的研究[J].湖南有色金属, 2002, 1(1): 32-34+57. http://www.cnki.com.cn/Article/CJFDTOTAL-HNYJ200201012.htm [25] 潘叶金, 杨子云, 郑明.蓝色氧化钨氢还原过程的动力学探讨[J].有色冶炼, 1983, 6(1): 43-46. http://www.cnki.com.cn/Article/CJFDTOTAL-YSYL198306009.htm [26] 王志雄, 舒代萱, 唐新和. WO2.90(四方晶型)纯组分蓝色氧化钨氢还原动力学及超细钨粉制取的新方法[J].化工冶金, 1993, 3(1): 224-230. [27] 阳冬元.蓝钨在回转还原炉中的氢[J].硬质合金, 2003, 20(1):16-19. http://www.cnki.com.cn/Article/CJFDTOTAL-YZHJ200301003.htm [28] 王岗, 李海华, 黄忠伟等.蓝钨与紫钨氢还原法生产超细钨粉的比较[J].稀有金属材料与工程, 2009, 38(z1): 548-552. doi: 10.3321/j.issn:1002-185X.2009.z1.124 [29] 钟海云.利用氧位-温度图研究三氧化钨氢还原反应的平衡状态[J].稀有金属, 1980, 6(1): 21-24. http://www.cnki.com.cn/Article/CJFDTOTAL-ZXJS198006004.htm [30] 黄慧民, 陈新民. β-钨至α-钨转变过程的研究[J].中南矿冶学院学报, 1987, 4(1): 459-463+480. [31] 郭峰.氧化钨氢气还原制备超细钨粉的研究现状[J].粉末冶金材料科学与工程, 2007, 12(4): 205-210. http://www.cnki.com.cn/Article/CJFDTOTAL-FMGC200704002.htm [32] 莫似浩.钨冶炼的原理和工艺[M].北京:轻工业出版社, 1984. [33] 印协世.钨丝生产原理、工艺及其性能[M].北京:冶金工业出版社, 1998. [34] 刘辉明, 范景莲, 田家敏, 等.超细钨粉的研究与应用[J].中国钨业, 2009, 24(1):29-32. http://www.cnki.com.cn/Article/CJFDTOTAL-ZGWU200901008.htm [35] 陈绍衣, 钱崇梁.氧化钨氢还原过程中的物相转变[J].中南工业大学学报, 1995, 5(1): 605-609. http://youxian.cnki.com.cn/yxdetail.aspx?filename=JXYS20170607003&dbname=CAPJ2015 [36] RIZZO F E, BIDWELL L R, FRANK D F. Thermodynamics of the tungsten-oxygen system[R]. Aerospace Research LABs Wright-Patterson AFB oh, 1968, 36(1):196-203.
[37] CHANG LLY, PHILLIPS B. Phase relations in refractory metal-oxygen systems[J]. Journal of the American Ceramic Society, 1969, 52(10): 527-533. doi: 10.1111/jace.1969.52.issue-10
[38] BARBI G B. Thermodynamic functions and phase stability limits by electromotive force measurements on solid electrolytic cells[J]. The Journal of Physical Chemistry, 1964, 68(5): 1025-1029. doi: 10.1021/j100787a008
[39] 牛玉萍, 舒代萱.蓝色氧化钨氢还原机理研究[J].化工冶金, 1991, 2: 136-142. doi: 10.3321/j.issn:1009-606X.1991.02.007 [40] 戴艳阳, 钟晖, 李荐等.细颗粒紫钨的制备[J].稀有金属, 2002, 26(5): 405-408. http://youxian.cnki.com.cn/yxdetail.aspx?filename=JXYS20170607003&dbname=CAPJ2015 [41] M. B. Macinnis, 庄海兴.钨化学[J].湿法冶金, 1984, 03: 49-53. http://www.cnki.com.cn/Article/CJFDTOTAL-SFYJ198403007.htm [42] 徐晓娟, 张丽英, 郭志猛等.纳米级WO3粉的还原动力学特征[J].粉末冶金技术, 2002, 3: 146-149. [43] 钱崇梁, 邹志强, 吴恩熙.钨氧化物氢还原的高温X射线衍射研究[J].中南矿冶学院学报, 1987, 1: 59-64+114-115. http://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD198701011.htm [44] 邹序枚.三氧化钨还原过程的显微图象变化和钨粉粒度长大机理的探讨[J].中国钨业, 1990, 4: 17-21. http://www.cnki.com.cn/Article/CJFDTOTAL-ZGWU199004001.htm [45] 赵秦生, M.波尔, J.克吕格.氧化钨氢还原过程中产物形貌的变化[J].稀有金属, 1987, 1(1): 1-7. http://youxian.cnki.com.cn/yxdetail.aspx?filename=JXYS20170607003&dbname=CAPJ2015 [46] BOUSQUET J, PERACHON G. Etude de la reduction par l'hydrogène de l'oxyde de tungstène WO2. Mise en evidence de la phase W3O[J]. Comptes rendus hebdomadaires des seances de l'academie des sciences, 1964, 258(3): 934-936.
[47] WILKEN, T. Modern Develop. In Powder Metallurgy Proceedings of the Conference[J], Princeton, 1977, 5(9): 165-130.
[48] HAERDTLE S T, THOMAS H, THEODOR S. Taylor-made tungsten heavy alloys by solid state sintering of Pre-alloyed powders and subsequent cold working[J]. GERMAN R M. Tungsten Refract., 1995, 9(3): 169-178. doi: 10.1007/978-0-387-68991-3_11/fulltext.html
[49] TAO Z J. Production of submicron tungsten powder by hydrogen reduction of tungsten trioxide[J]. International Journal of Refractory Metals & Hard Materials, 1986, 5(2): 108−112.
[50] WU C H. Preparation of ultrafine tungsten powders by in-situ hydrogen reduction of nano-needle violet tungsten oxide[J]. Int. Journal of Refractory Metals and Hard Materials, 2011, (29): 686-691. http://www.citeulike.org/journal/els-02634368/page/2
[51] PANG Yuepeng, LI Qian. A review on kinetic models and corresponding analysis methods for hydrogen storage materials[J]. International Journal of Hydrogen Energy, 2016, 41(40): 18072-18087. doi: 10.1016/j.ijhydene.2016.08.018
