胶结尾砂充填体裂缝探地雷达响应特征研究

何文, 李谨, 谢勇, 刘贤俊, 刘浩, 高忠

何文, 李谨, 谢勇, 刘贤俊, 刘浩, 高忠. 胶结尾砂充填体裂缝探地雷达响应特征研究[J]. 有色金属科学与工程, 2014, 5(6): 105-109. DOI: 10.13264/j.cnki.ysjskx.2014.06.018
引用本文: 何文, 李谨, 谢勇, 刘贤俊, 刘浩, 高忠. 胶结尾砂充填体裂缝探地雷达响应特征研究[J]. 有色金属科学与工程, 2014, 5(6): 105-109. DOI: 10.13264/j.cnki.ysjskx.2014.06.018
HE Wen, LI Jin, XIE Yong, LIU Xianjun, LIU Hao, GAO Zhong. Characteristics of cracks' GPR responses in cemented tailings backfill[J]. Nonferrous Metals Science and Engineering, 2014, 5(6): 105-109. DOI: 10.13264/j.cnki.ysjskx.2014.06.018
Citation: HE Wen, LI Jin, XIE Yong, LIU Xianjun, LIU Hao, GAO Zhong. Characteristics of cracks' GPR responses in cemented tailings backfill[J]. Nonferrous Metals Science and Engineering, 2014, 5(6): 105-109. DOI: 10.13264/j.cnki.ysjskx.2014.06.018

胶结尾砂充填体裂缝探地雷达响应特征研究

基金项目:

江西省自然科学基金项目 20132BAB216019

江西省科技支撑计划项目 20141BBG70097

详细信息
    作者简介:

    何文(1981-),男,博士,副教授,主要从事矿山岩石力学及岩土工程测试技术方面的科研和教学工作,E-mail:herman3@163.com

  • 中图分类号: TD853.34;TD326

Characteristics of cracks' GPR responses in cemented tailings backfill

  • 摘要: 下向分层充填法中的人工假顶视为简支梁,当超过充填体强度时假顶会出现裂缝,存在冒顶危险;探地雷达是一种有效的无损探测手段.首先研究了单一均匀胶结尾砂充填体介质中裂缝正演特征,其次分析了多层介质中裂缝正演特征,并将2种正演特征进行对比,最后研究了室内胶结尾砂充填体模型中的垂直雷达响应特征,室内模型探测结果为沿垂直方向一系列的绕射双曲线.研究结果表明:探地雷达能够探测胶结尾砂充填体中的裂缝,为现场裂缝探测提供判读依据.
    Abstract: The stability of artificial roof in downward cemented cut and fill mining is analyzed by using simply supported beam theory. Cracks will appear when the strength of the filling body exceeds its ultimate strength. Then the artificial roof is in danger of roof falling. Ground penetrating radar (GPR) is an effective means of non-destructive detection. Firstly, characteristics of cracks in single uniform medium are studied by the forward modeling. Secondly, characteristics of cracks in multilateral medium are analyzed, and the two kinds of forward feature are compared. Finally, characteristic of responses of a vertical crack contained in cemented tailings backfill model in the laboratory are studied to find out a group of hyperbolic waves along the vertical direction. The study shows that the cracks in artificial roof of cemented tailings backfill can be detected by GPR and it provides a basis for interpretation in field detection.
  • 锌精矿是生产金属锌粉、系列含锌化合物等的重要工业原料。如何精确且快速地测定锌精矿中锌量,对于锌金属工业的发展具有重要意义[1-3]。当前,相关行业对于锌精矿中锌量测定方法主要是根据锌量的高低来进行选择,锌量的测定主要有EDTA滴定法、ICP-AES法、极谱法、X射线荧光光谱法、原子吸收法等[4-5],其中锌精矿中一般锌量的范围在30 %~60 %,目前行业内则采用GB/T 8151.1-2012中的方法以EATD滴定法[6-8]分析,但是在实际的分析检测过程中,不难发现,该方法操作过程复杂,且进行两次沉淀过滤,滤液体积较大,后期处理比较费时,同时在对沉淀进行溶解,以及第二次沉淀过滤过程中,很容易造成损失,导致结果偏低[9]。文中以国标方法为基础,通过盐酸、硝酸和硫酸进行样品的分解,在加入氯化铵的条件下,生成锌铵络合物,再对沉淀进行过滤、清洗,大部分锌可以很好地留在滤液中,滤液再经过浓缩,按国标方法用EDTA滴定,便可得出滤液中的锌量[10]。沉淀通过分解、定容,用原子吸收法测得沉淀中残留的锌量。将滤液、沉淀中的锌量加和,再扣除样品中镉的当量值,便可得出精矿中的最终锌量,整个分析过程锌的量在一个闭环中进行检测,基本不存在损失的情况,且操作上更为简单、便捷[11]

    试样参照GB/T 8151.1-2012进行溶解沉淀后,经过滤,滤液进行浓缩后用EDTA滴定,测定出滤液中的锌量,过滤后,第一次的沉淀物经酸解,定容,经原子吸收法测定出沉淀中的锌量,两部分的锌量加和,再减去镉的当量值,即可测定出样品中最终锌量。

    Thermo Scientific iCE-3300原子吸收光谱仪,赛默飞世尔科技公司;AL204型电子天平,梅特勒-托利多仪器(上海)有限公司;锌、镉空心阴极灯。仪器的工作参数见表 1

    表  1  ICE-3300原子吸收光谱仪工作条件
    Table  1.  The working condition of atomic ICE-3300 absorption spectrophotometer
    下载: 导出CSV
    | 显示表格

    洗涤液:2 g氯化铵溶于100 mL水中,再滴加3滴氨水,混匀、过硫酸铵(200 g/L)、氟化钾(200 g/L)、硫代硫酸钠(100 g/L)、乙酸-乙酸钠缓冲液(pH 5.5)、锌标准贮存溶液(100 mg/mL,由金属锌制得)、锌标准溶液(10 μg/mL).镉标准溶液(10 μg/mL)、硫酸铁(100 g/L)、甲基橙(0.5 g/L)、二甲酚橙(5 g/L)。盐酸(ρ1.19 g/mL)、硝酸(ρ1.42 g/mL)、硫酸(ρ1.84 g/mL)、氨水(ρ0.90 g/mL)、氯化铵、抗坏血酸。

    1)配制:称取37.2 g乙二胺四乙酸二钠,用水溶解,冷却至室温,再定容至2 000 mL容量瓶中,摇匀,放置3~5天。

    2)标定:移取10 mL锌标准储备液于300 mL烧杯中,在溶液中加入0.1 g抗坏血酸,滴入1~2滴甲基橙指示剂,再加入氨水(1+1)和盐酸(1+1),使溶液颜色恰好变成红色后,加入20 mL乙酸-乙酸钠缓冲溶液、5 mL氟化钾溶液、10 mL硫代硫酸钠溶液,最后滴入3滴二甲酚橙指示剂,滴入Na2EDTA标准液使溶液颜色由紫红色变为亮黄色结束,平行3份,并随同标定作空白试验。按公式(1)计算Na2EDTA标准溶液的滴定度,结果保留四位有效数字:

    (1)

    式(1)中:c为锌标准储备液浓度,mg/mL;v为锌标准储备液体积,mL;v1为标定锌标准储备液所消耗Na2EDTA标准溶液的体积,mL;v0为标定空白所消耗EDTA标准溶液的体积,mL。

    1)准确称取0.20 g试样至300 mL烧杯中,精确至0.000 1 g,加入10 mL盐酸溶液,加盖表面皿,低温溶解以驱赶硫化氢8 min,再加入5 mL硝酸加热至试样分解并且冒棕红色烟时取下,冷却,再加入2.5 mL硫酸,高温分解至呈湿盐状,冷却。

    2)加入2 mL硫酸,吹入约60 mL蒸馏水,加热煮沸至盐类溶解,取下稍冷,并适当补加硫酸铁,再加入4 g氯化铵固体,5 mL过硫酸铵溶液,边搅拌边加氨水至沉淀完全再过量10 mL氨水,加热微沸。

    3)趁热用快速定性滤纸过滤,用热的氯化铵-氨水洗液洗涤烧杯4~5次,沉淀7~8次,滤液用300 mL烧杯收取。将滤液置于电炉上加热浓缩至100 mL左右,冷却,按上述标定方法滴定溶液,记下所消耗Na2EDTA标准溶液的体积[12],代入公式(1),计算出滤液中的锌量。

    4)将沉淀连同滤纸置于原烧杯中,加入20 mL硝酸、5 mL高氯酸,置于电热板上加热分解使呈湿盐状,取下冷却,再用水洗杯壁和表面皿,加热溶解盐类[13],冷却,定容至200 mL容量瓶中,加入15 mL硝酸,使用空气-乙炔火焰,于原子吸收光谱仪波长213.9 nm处[14],与标准溶液系列同时测定沉淀中锌的吸光度,再扣除空白吸光度,从工作曲线查出沉淀中相应的锌量[15]

    5)工作曲线的绘制。分别取0、1、3、5、10 mL锌标准溶液置于一组100 mL容量瓶中,各加入7.5 mL硝酸溶液,以水稀释至刻度,混匀。

    6)按以上步骤做随行作空白试验,同时参照GB/T 8151.8-2012测出试样中镉量[16],由滤液中锌量和沉淀中锌量加和再减去镉量,即为试样的最终锌量[17]

    采用改进方法于原子吸收光谱仪上测定1#~5#锌精矿试样沉淀中锌量以及各试样的镉量,以及镉量相当于锌的当量值,结果见表 2

    表  2  锌精矿试样沉淀中锌量和试样中镉量
    Table  2.  Result of zinc content and cadmium content
    下载: 导出CSV
    | 显示表格

    分别采用国标法和改进方法对1#~5#锌精矿试样以及标样GW07168进行锌量的测定,均为扣除Cd后结果,见表 3,其中改进方法的结果表示为滤液和沉淀锌量之和,国标方法结果为2次过滤后滤液的滴定计算结果。改进的方法测定的锌量与国标法测定的结果在误差范围内,并且测定结果整体性略高于国标法测定的结果。同时通过应用改进方法对标准样GW07168的锌量进行测定,其锌量的均值为52.68%,且结果的重现性较好,与GW07168的锌量的标准值52.70%在误差允许范围内,这就进一步表明该改进的方法可靠。

    表  3  锌精矿中锌量测定本方法与国标方法结果比对
    Table  3.  Results of different methods
    下载: 导出CSV
    | 显示表格

    同时对1#~5#样品中按国标方法处理的二次过滤后的未计入考虑的残渣以及过滤所用的滤纸一并进行分解、定容,测定其中的锌量,测定结果见表 4。按照国标方法进行二次过滤并且反复清洗的情况下,仍有少量的锌残留在沉淀未完全清洗至滤液中,通过补偿修正后不难发现,修正后的总计锌量与改进方法测定的锌量值基本一致,从而进一步证明,改进的方法在结果保证准确的同时,操作的便捷性要优于国标方法。

    表  4  国标方法中二次过滤后沉淀中锌量测定结果
    Table  4.  Zinc content of residue using GB/T 8151.1-2012
    下载: 导出CSV
    | 显示表格

    选取3个锌精矿样品,按照改进方法进行11次重复试验测定其锌量,根据测量数据计算标准偏差(SD)和相对标准偏差(RSD),结果见表 5

    表  5  精密度实验结果
    Table  5.  Results of precision experiments
    下载: 导出CSV
    | 显示表格

    采用改进方法对样品2#分别加入不同量的锌标,测定其回收率,见表 6。结果表明,该改进方法测定锌量的回收率在95%~105%之间,满足测定要求。

    表  6  准确度试验结果
    Table  6.  Results of accuracy
    下载: 导出CSV
    | 显示表格

    1)国标方法中,在溶解样品过程中采用的是加入5 mL硫酸(1+1)冒烟分解,但在实际分析过程中,易出现样品溅跳,并且配置硫酸(1+1)如操作不当,容易出现危险,因此在该方法中采用2.5 mL硫酸(ρ1.84 g/mL)硫酸冒烟分解,可防止样品溅跳导致结果偏低,同时可避免配置硫酸(1+1)的潜在危险。

    2)国标方法中,采用的是两次沉淀与分离,少量多次采用热的氨水-氯化铵洗液洗涤沉淀,已达到尽可能将沉淀中吸附的锌元素洗到滤液中去的效果,防止结果偏低。在实际分析过程中,因为洗涤的次数较多,而且一般沉淀也比较多,不好控制滤液的体积,同时在洗涤过程中很难将吸附在沉淀里的锌元素完全洗除。不仅导致滤液后期处理费时,还可造成由于未能彻底洗净沉淀中的锌导致锌精矿中锌量偏低。所以,该法将样品中的锌元素完全锁定在一个闭环中,通过分别测定滤液和沉淀中的锌量,将滤液滴定的结果和沉淀测定的结果加和,再减去镉的当量值,得出最终锌量。消除沉淀中吸附的锌元素引起结果偏低,而且也方便控制滤液体积,大大缩短了浓缩滤液体积的时间。

    3)在改进的实验中,沉淀选择用原子吸收法测定,是因为经过过滤和多次的清洗,大部分的锌已经转移到滤液中,少量的锌残留沉淀中,此时选用原子吸收法可以保证沉淀中锌量结果的准确性以及快速测定。

    文中所改进的分析方法是以国标GB/T 8151.1-2012为基础,通过两种不同的分析手段分别测定滤液和沉淀中的锌量,两者加和,减去样品中的镉的当量值,即为最终锌量。该方法既避免了二次沉淀与过滤,以及由于未将残渣清洗干净导致锌残留在滤渣中引起的结果偏低,又能很好地控制滤液的体积,节约分析检测的时间。

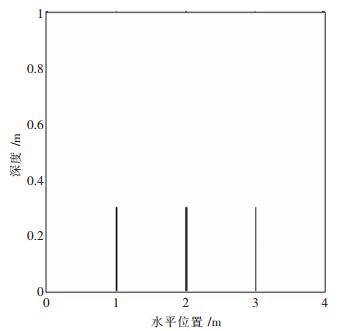

  • 图  1   不同水平位置裂缝模型图

    图  2   不同水平位置裂缝正演结果图

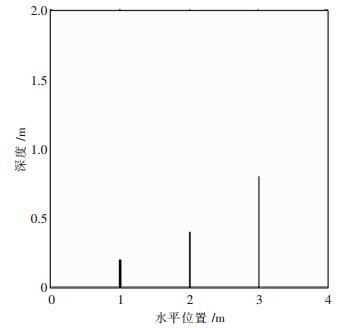

    图  3   不同深度垂直裂缝模型图

    图  4   不同深度垂直裂缝正演结果图

    图  5   不同角度裂缝模型图

    图  6   不同角度倾斜裂缝正演结果图

    图  7   多层介质中裂缝模型图

    图  8   多层介质中裂缝正演结果图

    图  9   室内裂缝模型图

    图  10   室内裂缝探测结果图
