不同含水状态砂岩损伤分析研究

邓飞, 韩晓亮, 罗福友, 罗福龙, 尹丽冰

邓飞, 韩晓亮, 罗福友, 罗福龙, 尹丽冰. 不同含水状态砂岩损伤分析研究[J]. 有色金属科学与工程, 2014, 5(6): 95-99. DOI: 10.13264/j.cnki.ysjskx.2014.06.016
引用本文: 邓飞, 韩晓亮, 罗福友, 罗福龙, 尹丽冰. 不同含水状态砂岩损伤分析研究[J]. 有色金属科学与工程, 2014, 5(6): 95-99. DOI: 10.13264/j.cnki.ysjskx.2014.06.016
DENG Fei, HAN Xiaoliang, LUO Fuyou, LUO Fulong, YIN Libing. Damage analysis of standstone in different moisture state[J]. Nonferrous Metals Science and Engineering, 2014, 5(6): 95-99. DOI: 10.13264/j.cnki.ysjskx.2014.06.016
Citation: DENG Fei, HAN Xiaoliang, LUO Fuyou, LUO Fulong, YIN Libing. Damage analysis of standstone in different moisture state[J]. Nonferrous Metals Science and Engineering, 2014, 5(6): 95-99. DOI: 10.13264/j.cnki.ysjskx.2014.06.016

不同含水状态砂岩损伤分析研究

基金项目:

江西省研究生创新基金项目 YC2013-185

详细信息
    作者简介:

    邓飞(1966-),男,博士,副教授,主要从事采矿方法、爆破工程、地压控制等方面的教学与研究,E-mail:dengfei_jxust@163.com

  • 中图分类号: TD315

Damage analysis of standstone in different moisture state

  • 摘要: 通过对不同含水状态砂岩进行单轴压缩声发射试验,对比分析了不同含水状态和不同损伤表征的砂岩损伤特征.试验结果表明:干燥状态时,低应力阶段,损伤曲线非常平缓,当处于损伤急速增加阶段时,损伤曲线呈多个阶跃上升,较为陡峭;天然含水状态时,损伤曲线开始增长较快,之后进入平静期,曲线较为平缓,临近破坏时,曲线有所上升,但上升幅度较干燥状态小;饱和含水时,低应力阶段也是出现损伤值上升较快,然后进入较长的平静期,临近破坏时损伤曲线变化较小,岩石基本上无破坏征兆.结果表明:砂岩含水率越高,声发射越集中分布于砂岩破坏瞬间,破坏前兆越不显著,破坏时表现出的脆性破坏越明显,声发射参量表征的损伤较应变表征的砂岩损伤更合理.
    Abstract: By experimenting on the sandstone of different moisture content in acoustic emission of uniaxial compression, the sandstone's damage characteristics in different moisture content and different damage symptoms are contrasted. The results prove that the damage curve is very smooth in the dry status and low-stressed stage; however the damage curve is rather steep when the damage increases sharply, and the damage curves rise by more than one step; in the natural state of water, the damage curve is growing rapidly firstly, then it turns into the tranquil period in which the damage curve is relatively smooth, it increases when it is close to destruction, but the amplitude of increasing is lower than that of the dry state; In the saturated state, at the beginning the damage curve increases sharply in low-stressed stage, then it brings into a longer tranquil period, the damage curve changes less near destruction, the rocks hardly have any damage symptoms. The conclusions are : with the increasing of sandstone moisture content, the acoustic emission distributes in the moment of sandstone destruction intensively; the less obvious the former symptoms of damage is, the more obvious the brittle failure during destroying will be; the damage of symptoms in the acoustic emission parameter is more reasonable than the sandstone damage of strain parameters.
  • 损伤力学[1-3]概念起源于1958年,将“连续性因子”、“有效应力”和“损伤因子”的概念引进到蠕变断裂的研究中,但当时并没有引起其他学者的重视,直到20世纪70年代,这些概念才被人们重视.由于岩石是含有微裂隙、微孔洞等初始缺陷的天然材料,因此利用损伤理论来研究岩石等含有初始缺陷的材料已被认为是最有效的研究方法,而损伤理论也已渗透到岩石工程的各个方面.在岩石单轴压缩实验中岩石的损伤可以通过2方面表现:在微观方面,岩石试样主要会经历岩石微裂隙闭合、扩张、贯通3个过程;在宏观方面,岩石试样主要会经历岩石变形和岩石破坏2个主要过程.目前,岩石的AE特征研究已取得了一定的成就,主要有以下研究方向[4-13]:各加载阶段的声发射规律;运用岩石的Kaiser效应测量地应力;AE振铃数与应力关系,并运用于精确测量岩石断裂韧度;运用声发射参数函数描述和推测岩石的损伤程度.人们还进行了含水岩石破裂前兆的研究,主要有以下研究成果[14-18]:①发现岩石在加载过程中纵波速度的变化,随着压力的增加岩石内部的微裂纹不断增加,初始的饱和含水状态变为非饱和状态,从而使纵波波速降低,在此情况下如果水得以补充,则波速可以恢复;②水对岩石破裂前声发射b值变化有所影响,有试验表明,当2种大理岩含水后声发射b值随应力增加而增加,直到破裂,其变化规律与同种干燥岩石相反,而辉长岩、花岗岩和砂岩含水后声发射b值在低应力状态下随应力增加而增加,其变化规律与干燥岩石相反,当应力超过强度的70 %后,b值随应力增加而减小,其变化规律与干燥岩石相同.

    岩石是具有非均匀性而且内部含有微孔隙和微裂隙的天然体,当岩石的含水率改变时,岩石的单轴抗压强度、内摩擦角、弹性模量、黏聚力、横纵波波速等特性也会发生一定的变化,随之声发射特性也会产生一定的改变,因此可以通过岩石单轴压缩实验来研究砂岩在不同含水率条件下岩石应力与损伤之间的关系.为使用声发射方法评估矿柱等岩体的损伤提供了一定的理论依据.

    岩样微裂纹的演化是一种随机变化的过程,可以利用非平衡统计方法分析.假定微单元强度服从威布尔密度分布函数[19-20]

    $$ \varphi \left( F \right) = \frac{m}{{{F_0}}}{\left( {\frac{F}{{{F_0}}}} \right)^{m- 1}}{\rm{exp}}\left[{-{{\left( {\frac{F}{{{F_0}}}} \right)}^m}} \right] $$ (1)

    式(1)中:F为微元的Weibull分布的随机分布变量;m为反应岩石脆性的参数;F0为岩石的宏观平均强度;φF)为微元损伤率的一种度量. D为损伤参量,与微元缺陷数量直接相关,所以有以下关系式:

    $$ D = \int_0^F {\varphi \left( F \right)} {\rm{d}}F = 1- {\rm{exp}}\left[{-{{\left( {\frac{F}{{{F_0}}}} \right)}^m}} \right] $$ (2)

    岩石的损伤本构关系如下:

    $$ \sigma = {E_0}\varepsilon \left( {1-D} \right) $$ (3)

    式(2)中,E0为无损材料的弹性模量.

    AE振铃计数和能量都能够反映岩样内部AE活动规律,从而能够反映岩样内部裂纹等缺陷的发展规律,因此能够反映试件的损伤情况.假设Nm为岩样破坏时的AE累积振铃计数或能量,N为随机变量从0增至F时的积计振铃计数或累计能量,则两者的关系为:

    $$ N = {N_m}\int_0^F {\varphi \left( F \right)} {\rm{d}}F $$ (4)

    由两式联立可得:

    $$ \frac{N}{{{N_m}}} = \int_0^F {\varphi \left( F \right)} {\rm{d}}F = 1- {\rm{exp}}\left[{-{{\left( {\frac{F}{{{F_0}}}} \right)}^m}} \right] = D $$ (5)

    根据Drucker-Prager屈服准则可推导得到单轴压缩的本构方程为[21-22]

    $$ \sigma = {E_0}\varepsilon {e^{-\frac{1}{m}{{\left( {\frac{\varepsilon }{{{\varepsilon _0}}}} \right)}^m}}} $$ (6)
    $$ D = \left( \sigma \right) = 1 - {e^{ - \frac{1}{m}{{\left( {\frac{\varepsilon }{{{\varepsilon _0}}}} \right)}^m}}} $$ (7)

    岩石载荷产生的机械损伤为:

    式(6)、式(7)中:ε0为峰值应力时对应的应变.

    砂岩加载声发射试验是由加载系统和声波检测系统2部分组成.加载系统是中科院武汉力学研究所独立研制的RMT-150C岩石力学试验系统.它由加载压力机、控制计算机、控制柜3部分组成,它的控制方法是组合位移式,同时具有利用轴向和横向位移控制的特点,可以更好的控制试件破坏的过程;声波检测系统是SAEU2S声发射系统,它是由声发射探头,声发射仪,数据采集仪器3部分组成,它具有实时声发射测试参数、波形采集及外参输入采集及相关图像的采集功能.试验中具体的加载系统和声发射系统具体如图 1.

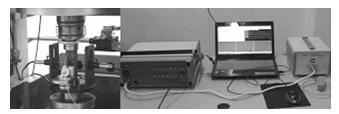

    图  1  砂岩声发射测试系统实物图

    试验材料的选取:试验材料取自某矿山砂岩,试件尺寸为Ф50 mm,高度100 mm,共16个试件,SY-1~SY-6为第1组,为干燥状态下的试验,SY-7~SY-11为第2组,为自然含水状态下的试验,SY-12~SY-16为第3组,为饱和含水状态下的试验,试件加工打磨成端面不平行度小于0.02 mm的标准试件,以消除端部效应.

    试验控制模式:力-行程,速率为0.2 kN/s;声发射传感器为谐振SR150M型,中心频率为60~400 kHz,固定在岩样侧部打磨面的中心,设置AE系统波形门限43 db、参数门限43 db、前放增益43 db、采样频率800 Hz、采样长度2 048、参数间隔2 000 μs、滤波器100~400 kHz.

    试验设备的安装:在试件2个端面和传感器接触处都涂黄油耦合,黄油具有耐高温特性,较宽温度范围内不会硬化或过软流失影响耦合效果,传感器贴在试件侧面中央,用胶带和胶水固定.试件处理安装完成后,按以上参数设置好声发射检测系统参数,试验开始前在岩样侧面进行断铅测试,检验探头的灵敏度以及探头与岩样的耦合度.试验时保持两系统时间和操作同步.

    因为AE振铃计数和释放能量都是通过声发射试验采集到的已知量,所以通过式(5)可绘制出岩石损伤与加载时间的关系曲线.

    1)干燥状态.砂岩的损伤90 %以上都是在极限应力的66.8 %~100 %,46 %~56 %的损伤都是在最后破裂时产生的,其破坏前的声发射前兆信息也比较明显,在66.8 % σmax时,声发射信号就有明显的增加,90 % σmax 时AE信号急速上升,这些都是明显的岩石破坏前的预兆,见图 2.

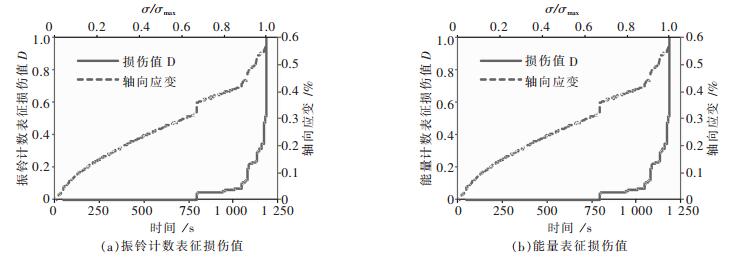

    图  2  损伤值-时间-应变变化曲线(干燥组SY-6)

    2)天然状态.砂岩的损伤40 %~50 %是达到峰值应力0~44.9 %时产生的,剩余损伤基本都是在破坏阶段产生的,其中有30 %~40 %的损伤基本都是在最后破裂时产生,岩石破坏的前兆信息相对干燥状态岩石要少,见图 3.

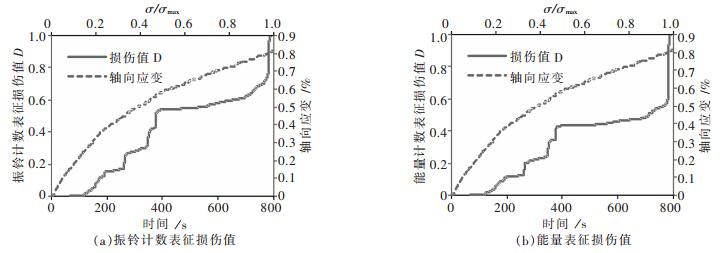

    图  3  损伤值-时间-应变变化曲线(天然组SY-9)

    3)饱和状态.低应力阶段时,砂岩的损伤只有17 %~25 %,而60 %左右的损伤基本都是在破坏阶段岩石最后破裂时产生的,破坏前的声发射前兆信息比干燥和天然含水状态下的要少,见图 4.

    图  4  损伤值-时间-应变变化曲线(饱水组SY-15)

    无损时的弹性模量E0取线弹性阶段的弹性模量,先计算出不同含水状态砂岩的均质度,然后将计算结果m代入式(6)和式(7)便可计算出岩样的应力及损伤变化.干燥、天然与饱和含水状态砂岩的均质度计算结果依次为:2.084 499,2.647 061,3.091 252,随着含水率的增加,砂岩均质性也越来越好.将相应的m值代入上述计算公式,图 5绘制了上述计算结果,计算的理论应力峰值基本和试验值保持一致,但随着应变的变化,应力的理论计算值曲线没有压密阶段,曲线一开始就进入线弹性阶段,然后应力增长斜率逐渐减缓,与试验曲线有一定的差异.峰值应力的损伤值随着含水率的增加而降低.

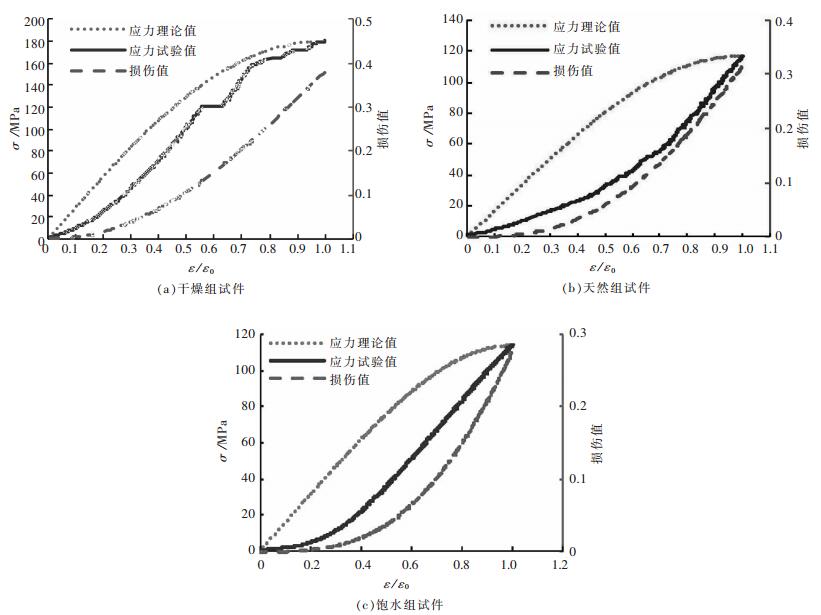

    图  5  应力理论值、试验值和损伤值-应变关系曲线

    从以上2种损伤表征分析可知,不同含水状态砂岩损伤演化有较大差异,用声发射参量表征岩石的损伤更合理,从3组不同含水状态损伤曲线可了解到:在干燥状态时,低应力阶段,损伤曲线非常平缓,当处于高应力阶段时,损伤曲线呈多个阶跃上升,较为陡峭;天然含水状态时,损伤曲线开始增长较快,之后进入平静期,曲线较为平缓,临近破坏时,曲线有所上升,但上升幅度较干燥状态小;饱和含水时,低应力阶段也出现损伤值上升较快,然后进入较长的平静期,临近破坏时损伤曲线变化较小,岩石基本上无破坏征兆.理论分析为岩石低应力阶段几乎无声发射现象,且均质度越大(含水率越高)声发射越靠后发生,这与试验结果有一定的差异,主要是由于该砂岩处于含水时,在压密阶段和弹性阶段有软化,水的存在使岩石内部结构面的内摩擦系数降低,导致结构面在较低的应力水平就会产生滑移扩展,水弱化了这些胶结物质和缺陷,产生声发射信号,因此,试验中发现了含水率越高的岩样声发射信号出现越早.而高应力阶段表现出比干燥状态岩样的能量释放更为集中,与应变表征损伤理论分析结果是一致的.其抗压强度降低的原因是砂岩处于饱水状态后,使岩石裂隙扩张延伸和裂隙内部压力增大,因为该岩石较致密,处于应力作用下的饱水岩样难以将裂隙水和孔隙水排出,则生成孔隙水压力,降低岩体强度,使岩石未达到干燥砂岩所具有的塑性变形时就发生失稳破坏,如图 6所示.

    图  6  不同含水状态砂岩应力-应变曲线

    在岩石单轴压缩试验的基础上,分析了声发射参量与应变表征2种情况下,不同含水率砂岩的损伤量变化,得出以下结论:

    1)岩样内部微裂纹等损伤演化过程可以通过声发射振铃计数与能量计数参量完美的演绎出来,岩石因外载荷作用而产生的机械损伤具有单调增长性,并且不同含水状态对砂岩损伤演化是有较大影响的.

    2)随着含水率的增加,破坏前兆越不显著.

    3)声发射参量表征的损伤较应变表征的砂岩损伤更合理.

  • 图  1   砂岩声发射测试系统实物图

    图  2   损伤值-时间-应变变化曲线(干燥组SY-6)

    图  3   损伤值-时间-应变变化曲线(天然组SY-9)

    图  4   损伤值-时间-应变变化曲线(饱水组SY-15)

    图  5   应力理论值、试验值和损伤值-应变关系曲线

    图  6   不同含水状态砂岩应力-应变曲线

  • [1] 徐国林, 盛冬发, 张庆文, 等.带孔洞损伤弹性矩形板的屈曲[J].工程力学, 2014, 31(1):154-159. http://www.cnki.com.cn/Article/CJFDTOTAL-GCLX201401021.htm
    [2] 朱杰, 徐颖, 李栋伟.白垩系软岩的一种增量型统计损伤本构模型[J].水文地质工程地质, 2013, 40(6):49-54. http://www.cnki.com.cn/Article/CJFDTOTAL-SWDG201306010.htm
    [3] 刘洋, 余贤斌, 谢强, 等.岩石Kaiser效应方向独立性的研究现状及进展[J].地下空间与工程学报, 2012, 8(6):1185-1191. http://www.cnki.com.cn/Article/CJFDTOTAL-BASE201206012.htm
    [4] 宗自华, 马利科, 高敏, 等.北山花岗岩三轴压缩条件下声发射特性研究[J].铀矿地质, 2013, 29(2):123-128. http://www.cnki.com.cn/Article/CJFDTOTAL-YKDZ201302010.htm
    [5] 周喻, 吴顺川, 许学良, 等.岩石破裂过程中声发射特性的颗粒流分析[J].岩石力学与工程学报, 2013, 32(5):951-959. http://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201305013.htm
    [6] 梁忠雨, 陈占清, 王璐珍, 等.试验压力机对岩石损伤过程声发射参数的影响[J].矿业研究与开发, 2013, 33(3):64-66. http://www.cnki.com.cn/Article/CJFDTOTAL-KYYK201303018.htm
    [7] 王小琼, 葛洪魁, 宋丽莉, 等.两类岩石声发射事件与Kaiser效应点识别方法的试验研究[J].岩石力学与工程学报, 2011, 30(3):580-588. http://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201103018.htm
    [8] 朱世阳, 郭佐宁, 黄永安, 等.基于声发射的坚硬煤断裂韧度测试与应用[J].煤矿安全, 2011, 42(6):110-112. http://www.cnki.com.cn/Article/CJFDTOTAL-MKAQ201106037.htm
    [9] 武晋文, 赵阳升, 万志军, 等.热力耦合作用鲁灰花岗岩蠕变声发射规律[J].岩石力学与工程学报, 2012, 31(增刊1):3061-3067. http://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2012S1061.htm
    [10] 许江, 唐晓军, 李树春, 等.周期性循环载荷作用下岩石声发射规律试验研究[J].岩土力学, 2009, 30(5):1241-1246. http://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200905009.htm
    [11] 李楠, 王恩元, 赵恩来, 等.岩石循环加载和分级加载损伤破坏声发射实验研究[J].煤炭学报, 2010, 35(7):1099-1103. http://www.cnki.com.cn/Article/CJFDTOTAL-MTXB201007009.htm
    [12] 邓飞, 罗福友, 罗福龙, 等.砂岩单轴压缩变形规律及声发射特性[J].有色金属科学与工程, 2014, 5(1):77-81. http://ysjskx.paperopen.com/oa/DArticle.aspx?type=view&id=201401015
    [13] 黄志辉, 卢春燕, 沈国华, 等.单轴加载条件下砂岩声发射特性分析[J].有色金属科学与工程, 2014, 5(1):91-94. http://ysjskx.paperopen.com/oa/DArticle.aspx?type=view&id=201401018
    [14] 邓华锋, 原先凡, 李建林, 等.饱水度对砂岩纵波波速及强度影响的试验研究[J].岩石力学与工程学报, 2013, 32(8):1625-1631. http://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201308016.htm
    [15] 陈旭, 俞缙, 李宏, 等.不同岩性及含水率的岩石声波传播规律试验研究[J].岩土力学, 2013, 34(9):2527-2533. http://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201309015.htm
    [16] 邓飞, 罗福友, 胡龙飞, 等.水对岩石物理性质及声发射特征影响研究现状[J].采矿技术, 2013, 13(6):37-39, 77. http://www.cnki.com.cn/Article/CJFDTOTAL-SJCK201306018.htm
    [17] 李俊平, 余志雄, 周创兵, 等.水力耦合下岩石的声发射特征试验研究[J].岩石力学与工程学报, 2006, 25(3):492-498. http://www.cnki.com.cn/Article/CJFDTOTAL-YSLX200603012.htm
    [18] 方亚如, 蔡戴恩, 刘晓红, 等.含水岩石破裂前的声发射b值变化[J].地震, 1986(2):1-6. http://www.cnki.com.cn/Article/CJFDTOTAL-DIZN198602000.htm
    [19] 赵洪宝, 尹光志.含瓦斯煤声发射特性试验及损伤方程研究[J].岩土力学, 2011, 32(3):667-671. http://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201103005.htm
    [20] 张艳博, 康志强, 姜国虎, 等.基于岩石损伤破坏和声发射理论的岩爆发生机理[J].金属矿山, 2007(12):79-82. http://www.cnki.com.cn/Article/CJFDTOTAL-JSKS200712025.htm
    [21] 袁林, 高召宁, 孟祥瑞.基于Drucker-Prager准则下的深部软岩巷道粘弹塑性分析[J].矿业工程研究, 2013, 28(1):11-16. http://www.cnki.com.cn/Article/CJFDTOTAL-KTGC201301004.htm
    [22] 曹瑞琅, 贺少辉, 韦京, 等.基于残余强度修正的岩石损伤软化统计本构模型研究[J].岩土力学, 2013, 34(6):1652-1660, 1667. http://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201306021.htm
