论七面体球磨介质的球磨效率及对合金组织性能的影响

钟志强, 郑海华, 欧阳水林, 陈瀚

钟志强, 郑海华, 欧阳水林, 陈瀚. 论七面体球磨介质的球磨效率及对合金组织性能的影响[J]. 有色金属科学与工程, 2014, 5(3): 60-64. DOI: 10.13264/j.cnki.ysjskx.2014.03.011
引用本文: 钟志强, 郑海华, 欧阳水林, 陈瀚. 论七面体球磨介质的球磨效率及对合金组织性能的影响[J]. 有色金属科学与工程, 2014, 5(3): 60-64. DOI: 10.13264/j.cnki.ysjskx.2014.03.011
ZHONG Zhiqiang, ZHENG Haihua, OUYANG Shuilin, CHEN Han. Ball milling efficiency of heptahedron ball milling medium and its effects on alloy structure property[J]. Nonferrous Metals Science and Engineering, 2014, 5(3): 60-64. DOI: 10.13264/j.cnki.ysjskx.2014.03.011
Citation: ZHONG Zhiqiang, ZHENG Haihua, OUYANG Shuilin, CHEN Han. Ball milling efficiency of heptahedron ball milling medium and its effects on alloy structure property[J]. Nonferrous Metals Science and Engineering, 2014, 5(3): 60-64. DOI: 10.13264/j.cnki.ysjskx.2014.03.011

论七面体球磨介质的球磨效率及对合金组织性能的影响

详细信息
    作者简介:

    钟志强(1985-),男,助理工程师,主要从事粉末冶金方面研究,E-mail:zzqmip007@126.com

  • 中图分类号: TG732

Ball milling efficiency of heptahedron ball milling medium and its effects on alloy structure property

  • 摘要: 采用湿磨法制备WC-10 %Co混合料过程中分别使用自行设计的七面体球磨介质和传统球形球磨介质进行对比,研究其球磨效率和球磨方式,并通过烧结后合金的性能来分析不同的球磨介质对合金组织性能的影响.结果表明:与球形球磨介质相比七面体球磨介质能提高球磨效率;七面体球磨介质的球磨方式更容易给粉末带来活性,导致混合料放置过程中增氧趋势增大,使得钴磁偏低,增加0.2 %石蜡便可阻止粉末的氧化;七面体球磨介质适合制备原材料费氏粒度大于5.0 μm的混合料,球形球磨介质适合制备原材料费氏粒度为0.8~5.0 μm的混合料.
    Abstract: This paper compares the different ball milling efficiencies and methods by using different milling mediums (Self-designed Heptahedron Milling and Ball-milling) during WC-10 %Co's wet grinding preparation process. The analysis of sintered alloy properties shows the effect of different ball milling mediums on alloy properties. The results indicate that: The efficiency of Heptahedron Milling Medium is higher than Ball-milling by bringing more powder activity and oxygen-adding tendency during the mixture storage process. It therefore causes relatively lower cobalt and magnetism contents. Adding 0.2 % paraffin can prevent powder oxidation. Heptahedron milling medium is suitable for the mixture preparation with raw materials' Fisher particle size larger than 5.0 μ m, while ball milling medium is suitable for raw materials' Fisher particle size 0.8~5.0 μ m.
  • 输电线路是电网的重要物理载体,作为输电线路的直接支撑结构,输电铁塔的结构健康状态关系整个线路的安全。在役输电铁塔受运行环境复杂等多因素影响,其构件易发生腐蚀,导致其承载性能降低[1-2]。常规金属构件的力学承载性能主要由化学成分和加工工艺决定[3-5],在服役过程中,腐蚀是降低其承载力的主要因素。钢构件的腐蚀影响整个结构的受力安全性能,尤其是台风、龙卷风、覆冰等灾害的频发,往往会引起杆塔整体倒塌的现象[6-7]。另一方面,架空输电线路杆塔一旦出现腐蚀耐久性失效问题,不仅工程寿命大为缩短,而且其维修费用甚至会高于建设投资费用。据国网设备部统计分析,国网设备在运维检修阶段防腐处理成本高昂,2017—2019年,输变电设备直接防腐费用23.3亿元;2020年,输变电设备直接防腐费用7.4亿元[8-11]

    为有效评估腐蚀对长期服役的架空输电线路杆塔承载力特性造成的影响,需研究不同腐蚀程度对杆塔构件腐蚀后剩余厚度、屈服强度、抗拉强度、断后延伸率和承载力计算方法的影响规律,提出腐蚀后的杆塔承载力特性关键参数,便于后续架空输电线路杆塔健康状态评估[12-16]。在腐蚀对输电杆塔影响的研究方面,默增禄等[17]对输电塔腐蚀及其防治对策进行了研究;黄士君[18]结合实际工程,建立了不同腐蚀厚度的输电铁塔节点模型,并对其蚀余强度、蚀余刚度进行了计算分析;汪延寿[19]研究了输电铁塔的半弹-塑性单元失效模型和构件失稳后结构内力分配方法;杨风利等[20-21]研究了螺栓连接振动的自松弛机理、螺栓滑移对结构承载力的影响、螺栓脱落的诊断方法等;张春涛等[22-23]在腐蚀构件材料拉伸试验基础上,构建了计算角钢剩余承载力的材料退化模型,提出了构件分级和维护方法;李杰等[24]运用有限元分析方法对在役腐蚀钢结构输电塔结构性能进行分析,提出了在役腐蚀钢结构输电铁塔的安全评定方法。

    中国电力科学研究院对架空输电线路系统及其部件的机械失效机理、失效模式和影响因素等进行了深入调查分析,提出了基于劣化指数和层次分析的模糊综合安全评估方法以及基于概率极限状态以可靠性指标进行表达的安全性评估方法,为在役输电铁塔结构健康状态评估奠定了良好的实践基础。截至2019年底,针对砼杆和角钢塔发现健康问题杆塔共28 388基,其中存在开裂、拉线腐蚀电杆数量为17 142基,腐蚀铁塔数量为11 246基。通过对1 542条输电线路调研发现,共有330条线路存在铁塔腐蚀问题,其中黑龙江、湖北、辽宁、吉林、四川等地腐蚀线路较多,统计发现,腐蚀铁塔的数量为11 240基,占总数(145 425基)的7.7%;腐蚀铁塔线路中运行超过40年的线路为221条,占腐蚀线路总条数的67%;腐蚀较严重的杆塔线路为157条,占腐蚀线路总数的48%,其中腐蚀严重的线路中运行超过40年的线路为117条,占腐蚀线路总数的75%,可见,线路的运行年限对杆塔的腐蚀影响较大。本文从长期服役的杆塔中进行构件取样,采用不同试验方法,研究腐蚀对杆塔构件腐蚀后剩余厚度、屈服强度、抗拉强度、断后延伸率的影响,结合仿真分析的结果,提出腐蚀后杆塔承载力计算方法,为架空输电线路杆塔的健康状态评估提供基础数据支撑。

    通过对不同地区的线路铁塔进行了实地调查,线路类型为110 kV双回线路,运行时长为25~40年。不同线路腐蚀情况有所差异,其中塔脚处腐蚀最严重的斜材净厚度只有2.18 mm(材料的标称厚度为5 mm),腐蚀最严重的主材净厚度为6.41 mm(材料标称厚度为8 mm),腐蚀最严重的塔脚板为4.12 mm(标称厚度为8 mm)。有的线路由于期间经过线路改造,塔身材料几乎完好。根据不同运行年限对输电线路中的塔材进行取样,取样的塔材规格及线路情况见表1所列。取样的位置均为铁塔的斜材和辅助材。

    表  1  材料性能试验塔材取样信息
    Table  1.  Sampling information of tower materials for material property test
    材料规格腐蚀等级塔材位置
    L75 mm×8 mmA、B、C、D斜材、辅助材
    L63 mm×6 mmA、B、C、D斜材、辅助材
    L50 mm×5 mmA、B、C、D斜材、辅助材
    L40 mm×4 mmA、B、C、D斜材、辅助材
    L63 mm×5 mmB、D斜材、辅助材
    L50 mm×6 mmB、C斜材、辅助材
    L60 mm×5 mmB、C斜材、辅助材
    L60 mm×6 mmB、C斜材、辅助材
    L63 mm×7 mmB、C斜材、辅助材
    注:A类为几乎无腐蚀构件,B类为轻度腐蚀构件,C类为较严重腐蚀构件,D类为严重腐蚀构件。
    下载: 导出CSV
    | 显示表格

    根据腐蚀程度将构件分为A、B、C、D 4个等级,A类为几乎无腐蚀构件,B类为轻度腐蚀构件,C类为较严重腐蚀构件,D类为严重腐蚀构件。每种腐蚀程度取4根试样进行试验,共有64根构件,取样试件的腐蚀情况如图1所示。

    图  1  规格为L75 mm×8 mm的试件表面腐蚀情况:(a)腐蚀程度A ;(b)腐蚀程度B; (c)腐蚀程度C;(d)腐蚀程度D
    Figure  1.  Corrosion on the surface of tested piece with specification L75 mm×8 mm: (a) corrosion degree A; (b) corrosion degree B; (c) corrosion degree C; (d) corrosion degree D注:A类为几乎无腐蚀构件,B类为轻度腐蚀构件,C类为较严重腐蚀构件,D类为严重腐蚀构件。

    拉伸试验:试验加荷装置采用CTM-8000万能试验机,试验两端通过夹头夹紧。试验过程按照《金属材料 拉伸试验 第1部分:室温试验方法》(GB/T 228.1—2021)进行试验。试验将得到整个拉伸过程的载荷拉伸曲线,并通过试验机读出材料的屈服载荷和极限载荷。加工的拉伸试样为A50的标准试样,在试件中部50 mm试件段安装一个位移计,通过位移计的读数,可以得到载荷变形图。为得到材料的屈服强度、抗拉强度和弹性模量,需要知道材料截面积,用载荷和截面积进行计算便可得到应力。试件宽度用游标卡尺测量。材料厚度方向有腐蚀层,导致材料不平,无法用游标卡尺测量,所以材料厚度为去除腐蚀层后,用20倍显微镜读数测量。

    在国网公司特高压杆塔试验基地部件实验室3 000 kN试验液压加载系统上进行轴压承载力试验:按每种规格每种腐蚀程度取3根试件进行试验,轴压构件的试样长度统一为1 500 mm。实验过程采用一次性加载。试验前预压构件,然后逐级(按25%、50%、70%、100%,以后按5%增加)增加荷载,直至达到构件弯曲破坏后的两级荷载。试验通过对角钢试件的压缩试验,研究4种规格角钢材料腐蚀程度对构件受压承载能力的影响,结果如图2所示。由试验结果可知,腐蚀角钢构件基本均发生弯曲破坏,主要为中间最小轴方向弯曲。

    图  2  轴压试验构件中间最小轴方向弯曲破坏
    Figure  2.  Bending failure of axial compression test member in the middle of the minimum axial direction

    腐蚀除改变构件几何特性外,还会造成钢材力学性能参数的改变,力学性能参数主要包括弹性模型、屈服强度、抗拉强度和断后伸长率。力学性能参数的改变与腐蚀率有关,因此,要选择合适的参数表征腐蚀率,目前的研究常用失重率来表征腐蚀率(ηs),腐蚀率表达式如式(1)所示[4]

    ηs=W0-WW0×100% (1)

    式(1)中:ηs为钢材的失重率;W0为腐蚀前的质量;W为腐蚀后的质量。

    衡量角钢腐蚀时,通常忽略肢宽方向的腐蚀,仅考虑肢厚方向的腐蚀,因此,腐蚀率又可以用角钢的厚度表达,考虑到镀锌角钢主要为局部腐蚀,本文中腐蚀率主要采用式(2)计算:

    ηs=1-tst0 (2)

    式(2)中:ts为腐蚀试件厚度最小处的净厚度;t0为该组无腐蚀试件的净厚度。

    图3所示为不同规格角钢构件的截面厚度腐蚀率统计分析,由图3可知,随着角钢规格厚度增加,其截面腐蚀率逐渐降低,因此可知,在同一腐蚀环境条件下,腐蚀对辅助材或薄规格的角钢破坏程度高于主材或厚规格角钢。

    图  3  不同厚度角钢腐蚀率统计分析
    Figure  3.  Statistical analysis of corrosion rate of angle steel with different thickness

    图4所示为规格为L75 mm×8 mm的试件腐蚀不同程度的微观形貌,由图4可知,随着腐蚀程度的加深,其腐蚀产物的颗粒逐渐细化,细化颗粒的周边均存在一定程度的团块,团块之间均存在不同程度的孔洞。腐蚀产物颗粒的细化,使得颗粒堆积更致密,孔洞数量明显减少,能在一定程度上阻止腐蚀介质的传输及扩散,减缓钢的腐蚀速率。

    图  4  规格为L75 mm×8 mm的试件腐蚀微观形貌:(a)腐蚀程度A ;(b)腐蚀程度B; (c)腐蚀程度C;(d)腐蚀程度D
    Figure  4.  Corrosion Micromorphology of Specimen with Specification L75 mm×8 mm:(a) corrosion degree A; (b) corrosion degree B; (c) corrosion degree C; (d) corrosion degree D

    通过对材料性能试样的伸长率数据进行统计分析,并对伸长率的变化进行数据拟合,得到试件的伸长率与截面损失率的关系如图5所示。

    图  5  断后延伸率损失率与截面损失率的关系
    Figure  5.  Relationship between elongation loss rate after fracture and section loss rate

    图5可知,铁塔腐蚀构件随着截面腐蚀率的增大,延伸率减小,截面的腐蚀率最大值为13.20%,一般而言,铁塔的塔脚腐蚀最为严重,塔腿主材与保护帽接触处不应有渗水现象,同时污染严重地区塔腿主材应采取防腐措施,结合实际调研的结果,只有年久未维护的铁塔,其腐蚀才会较为严重,一般而言,供电公司运维部门均会对出现腐蚀痕迹的铁塔进行防腐运维,因此,设定实际杆塔构件截面损失率的最大值为20%。假设伸长率(δt)与腐蚀率(ηs)两者之间为线性比例关系,用最小二乘法拟合如式(3)所示:

    δtδ0=1-0.886ηs0ηs20%) (3)

    式(3)中:δ0为未腐蚀构件断后伸长率的平均值,数值为40.08%。经拟合后的R2为7.22×10-27,拟合后的精度较高。

    根据腐蚀构件材性试验结果,腐蚀构件的屈服强度(fy)、剩余屈服强度(fynomt)与腐蚀率(ηs)的关系如图6所示,其中剩余屈服强度指锈蚀构件因截面积减少而导致屈服强度降低,考虑锈层影响测量的实际屈服强度。由图6可知,随着腐蚀率的增加,试件的屈服强度未见明显改变,钢材的剩余屈服强度随之降低。钢材的剩余屈服强度与腐蚀率拟合曲线为一次线性函数,且拟合程度较好,经拟合后的R2为4.34×10-24,钢材剩余屈服强度随着腐蚀率的增加而降低。拟合后的关系式如式(4)所示:

    图  6  铁塔腐蚀构件剩余屈服强度与腐蚀率拟合曲线
    Figure  6.  Fitting curve of residual yield strength and rust rate of corroded iron tower components
    fynomtfy=1-0.482ηs0ηs20%) (4)

    剩余屈服强度显然小于试件未腐蚀时的屈服强度,从宏观上看,剩余屈服强度下降的原因主要有2个,一是角钢锈损后有效截面积变小,从而使其所能抵抗的拉力减小;二是腐蚀角钢的表面凹凸不平,受力后应力集中效应使其所抗拉力进一步减小。

    根据腐蚀构件材性试验结果可知,腐蚀构件的抗拉强度与腐蚀率的关系如图7所示,随着腐蚀率的增加,构件的抗拉强度未见明显改变,构件的剩余抗拉强度随之降低,剩余抗拉强度与腐蚀率拟合曲线为一次函数,且拟合程度较好,拟合后的R2为2.47×10-24,拟合后的关系式如式(5)所示。

    图  7  腐蚀对抗拉强度和剩余抗拉强度影响
    Figure  7.  Effect of corrosion on tensile strength and residual tensile strength
    fpnomtfp=1-1.456ηs (5)

    定义腐蚀试件的弹性模量为Et,无腐蚀构件的极限强度为E。根据腐蚀构件材性试验结果,绘制腐蚀构件的弹性模量与腐蚀率的关系曲线如图8所示。从图8中可以看出,随着截面腐蚀率的增加,弹性模量有所波动,但变化并不明显,可以认为腐蚀构件的弹性模量相对于无腐蚀构件近似不变。

    图  8  弹性模量随腐蚀率的变化
    Figure  8.  Change of elastic modulus with corrosion rate

    腐蚀根据腐蚀范围可分为均匀腐蚀和局部腐蚀,均匀腐蚀的特征是腐蚀分布均匀且腐蚀深度一致,局部腐蚀的特征是腐蚀分布不均匀且腐蚀深度也不一致。为了研究构件腐蚀对其承载性能的影响,选取在役线路的腐蚀构件开展了轴压承载力试验,并结合有限元开展了仿真分析[5]。通过对4种规格角钢的4种不同腐蚀程度的轴压试验,得到轴压试件的荷载与弯曲变形的关系如图9所示。图9中,A、B、C、D代表不同腐蚀程度的构件,其中标号1、2、3、4指平行试样的编号。

    图  9  腐蚀不同程度的L75 mm×8 mm构件轴压承载力变化:(a)腐蚀程度A;(b)腐蚀程度B;(c)腐蚀程度C;(d)腐蚀程度D
    Figure  9.  Changes in axial compressive bearing capacity of L75 mm×8 mm components with different corrosion degrees of: (a) corrosion degree A; (b) corrosion degree B; (c) corrosion degree C; (d) corrosion degree D

    利用通用有限元ANSYS程序,建立有限元模型,研究腐蚀对角钢构件承载性能的影响。

    1)均匀腐蚀。均匀腐蚀时认为角钢整体腐蚀厚度一致,考虑5种计划腐蚀率(0、10%、20%、30%、40%),分析角钢的规格为L125 mm×10 mm,长细比为60,两端铰支,轴心受压,对不同腐蚀率的角钢构件开展非线性屈曲分析,得到不同腐蚀率时角钢构件的荷载挠度曲线如图10所示。

    图  10  不同腐蚀率角钢构件荷载挠度曲线
    Figure  10.  Load deflection curve of angle steel between corrosion members with different corrosion rates and bearing capacity

    根据ANSYS有限元软件分析得到的均匀腐蚀构件极限承载力与截面损失率的关系曲线如图11所示。可见,随着截面损失率的增大,角钢构件的极限承载力逐渐降低。

    图  11  腐蚀率与承载力关系曲线
    Figure  11.  Relationship curve between corrosion rate and bearing capacity

    2)局部腐蚀。局部腐蚀位置如图12所示,各局部腐蚀试件腐蚀面积一致,腐蚀宽度与肢宽同宽,腐蚀厚度为角钢厚度的一半,腐蚀长度均为1/9Lz,并将此面积定义为Az,共有5种腐蚀位置,分别对应为P1、P2、P3、P4和P5,黑色部分代表腐蚀位置。分析得到局部腐蚀角钢的极限承载力与不同腐蚀位置的关系如图12所示。

    图  12  腐蚀位置对角钢构件承载力影响:(a)不同局部腐蚀位置示意;(b)角钢腐蚀位置示意
    Figure  12.  Effect of corrosion location on bearing capacity of diagonal steel members:(a) schematic diagram of different local corrosion locations; (b) schematic diagram of angle steel corrosion locations

    当局部腐蚀位置由连接肢端部(P1)逐渐靠近跨中(P5)时,角钢构件极限承载力逐渐降低。这是由于在轴压过程中,角钢的变形会存在二次弯矩效应,二次弯矩效应在跨中形成的偏心弯矩最大,而在加载端形成的偏心弯矩最小,因此局部腐蚀角钢构件极限承载力随腐蚀位置由端部靠近跨中而逐渐降低。

    综上所述,腐蚀位置、腐蚀面积、截面损失率以及构件的破坏形态均对腐蚀角钢单边连接受压构件极限承载力有影响。根据研究结果,统计各截面损失率(0、10%、20%、30%、40%、50%)情况下构件极限承载力,并结合试验数据和有限元分析结果进行数据拟合,结果如图13所示,拟合后的R2=0.002 7,可得到腐蚀角钢构件承载力降低与腐蚀率之间的拟合关系如式(6)所示:

    NN0=1-1.69ηs (6)
    图  13  承载力与腐蚀率关系模拟曲线
    Figure  13.  Simulation curve of relationship between bearing capacity and corrosion rate

    根据图13中的统计分析结果可知,当截面损失率低于7.1%时,构件承载力变化不明显,而超过此值,构件承载力几乎呈线性下降趋势。结合《架空输电线路杆塔结构设计技术规定》(DL/T 5154-2012)规定和腐蚀构件受压承载力与腐蚀率的拟合公式,可推导出腐蚀角钢构件的实际承载力:

    N0=mNfϕA (7)

    式(7)中: ϕ为轴心受压构件稳定系数。

    2)依据铁塔所在地区、运行年限等信息计算角钢构件的剩余厚度或通过运检现场测量获得角钢的剩余厚度,计算出角钢构件的腐蚀率ηs。根据式(6),由ηsN0可得到腐蚀角钢构件的轴压承载力,如式(8)所示。

    N=1-1.69ηsN0 (8)

    1)基于腐蚀构件的力学试验,提出了腐蚀对屈服强度、抗拉强度、断后延伸率和弹性模量的影响规律,分别为:δtδ0=1-0.886ηs(0ηs20%),fynomtfy=1-0.482ηs(0ηs20%),fpnomtfp=1-1.456ηs,弹性模量基本不受腐蚀的影响。

    2)基于仿真分析结果,提出了腐蚀率和腐蚀位置对角钢构件承载力的影响规律,腐蚀率越大,构件承载力越低,中间位置的腐蚀对构件的影响大于边部位置。

    3)基于腐蚀构件的承载力试验,结合仿真分析,提出了腐蚀构件承载力计算方法:N=1-1.69ηsN0

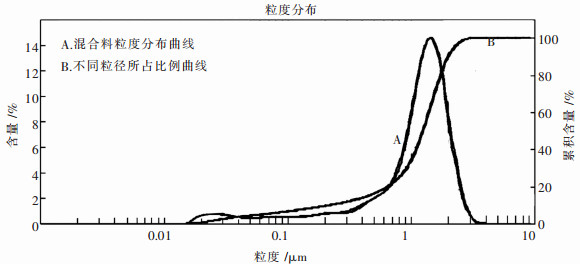

  • 图  1   七面体研磨介质制备粉末激光粒度分析结果

    图  2   球形球磨介质制备粉末激光粒度分析结果

    图  3   WC经不同球磨介质球磨后SEM照片

    图  4   2种球磨介质在球磨过程中的相互作用方式

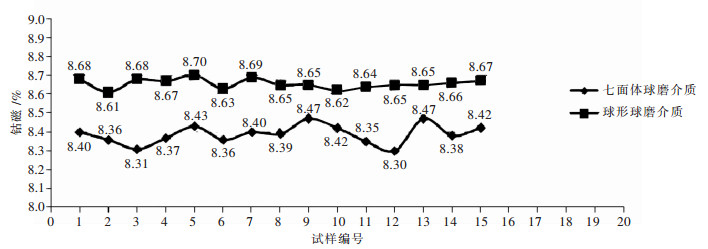

    图  5   不同球磨介质对合金钴磁波动的影响

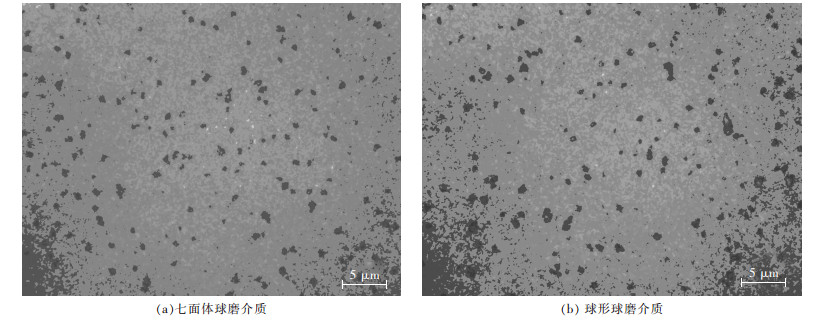

    图  6   合金经烧结后的组织金相图

    表  1   中颗粒WC-10%Co原料粉末的组成

    原材料 总碳/% 费氏粒度/μm 配料量/g
    WC 6.15 1.79 866.4
    Co 0 1.17 100
    Ta (Nb) C 7.08 1.28 20
    W 0 1.27 13.6
    下载: 导出CSV

    表  2   两种球磨介质球磨后合金的性能检测结果

    编号 钴磁/% 矫顽磁力/(×10-4T) HRA HV 密度/(g·cm-3)
    A 8.38 244.5 90.9 1498 14.44
    B 8.66 221.9 90.7 1480 14.42
    下载: 导出CSV

    表  3   不同球磨介质生产的合金金相检测结果

    试样号 未浸蚀放大100倍检验结果 浸蚀1500倍
    孔隙度 孔洞/(个·cm-3) 石墨 WC平均粒度分布/μm 钴相/μm 显微石墨或η1相 γ相平均晶粒度/μm
    A类 B类 25~75 μm 75~125 μm > 125 μm C类
    七面体-1 A02 B00 0 0 0 C00 0.8 < 1.0 E00 < 1.5
    球形-1 A02 B00 0 0 0 C00 0.8 < 1.0 E00 < 1.5
    下载: 导出CSV
