Hydrothermal Synthesis and Photocatalytic Performance of Ag2CO3/ZnO
-

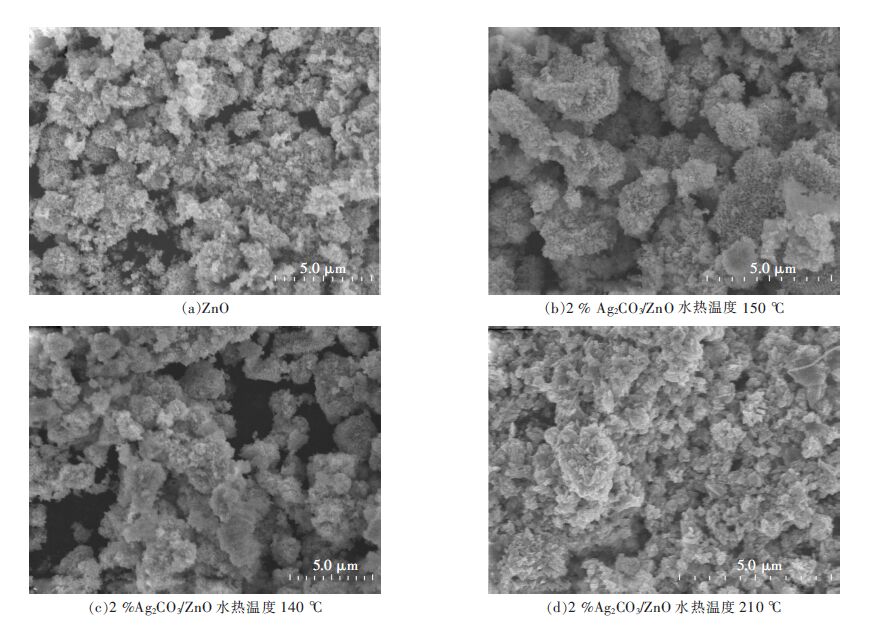

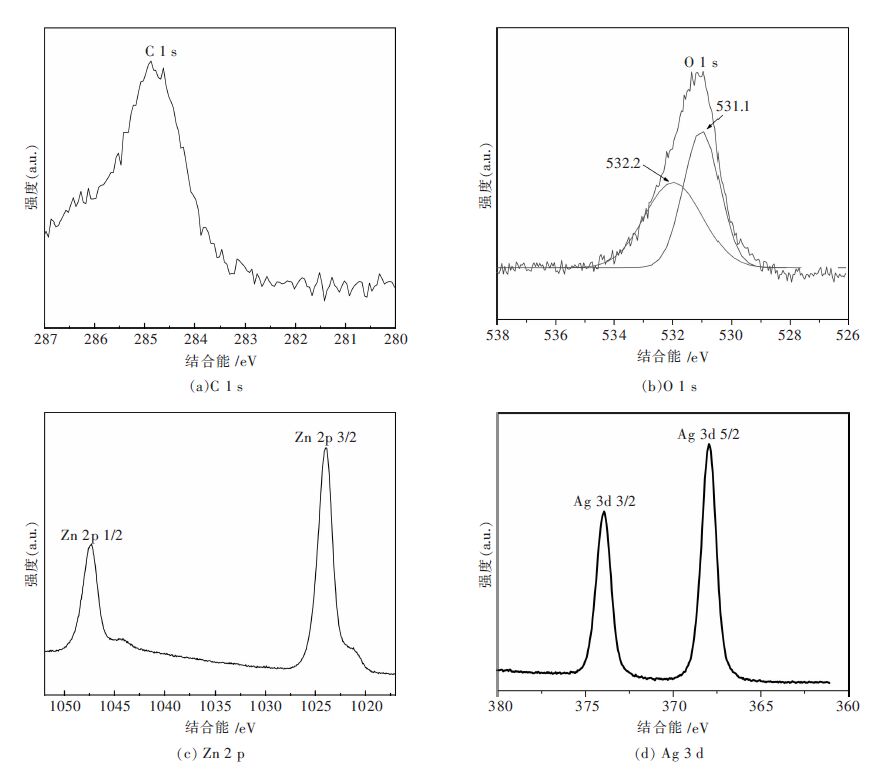

摘要: 采用水热法合成了一系列不同Ag2CO3含量的新型Ag2CO3/ZnO异质结复合光催化剂, 运用X射线粉末衍射(XRD)、扫描电镜(SEM)、X射线光电子能谱(XPS)、傅里叶变换红外光谱(FT-IR)、紫外-可见漫反射吸收光谱(UV-vis DRS)等系列手段对所制备的光催化剂进行了表征, 并以紫外光(254 nm)为光源, 评价了催化剂光催化降解甲基橙的活性, 考察了不同Ag2CO3复合量、不同水热温度对ZnO复合光催化剂反应活性的影响.结果表明, 当Ag2CO3含量为2 %、水热温度为140 ℃, 复合光催化剂具有最大的光催化活性, 降解率达到86.31 %.Ag2CO3/ZnO异质结复合光催化剂具有更高的光催化活性主要原因是复合光催化剂对紫外光有很强的吸收能力, 适量Ag2CO3能提高光生电子-空穴对的分离效率, 并改善催化剂的物理性能.Abstract: A series of novel Ag2CO3/ZnO heterostructures composite photocatalysts were synthesized by hydrothermal method. The prepared photocatalysts were characterized by X-ray diffraction (XRD), Scanning electron microscope (SEM), X-ray photoelectron spectroscopy (XPS), Fourier transform infrared spectroscope (FT-IR), and UV-vis diffuse reflectance spectra, respectively. The photocatalytic activity of the prepared samples was evaluated by photocatalytic degradation of methyl orange (MO) under UV light (λ=254nm) irradiation. The different Ag2CO3 compound quantity and different hydrothermal temperature of ZnO composite photocatalyst were researched. The results show that the photocatalyst prepared with two-percent of Ag2CO3 and 140 ℃ of hydrothermal temperature exhibits the highest photocatalytic activity, owing to the 86.31% of degradation rate. The high photocatalytic performance of the heterostructures composite photocatalysts could be attributed to the strong UV light absorption. A certain amount of Ag2CO3 could improve the separation efficiency of the e-/h+ pairs and the physical property of the catalysts.
-
Keywords:
- hydrothermal /
- heterostructures /
- composite photocatalyts /
- UV light /
- methyl orange /
- photocatalytic activity
-
碟阀经常使用在一些需要经受各类酸、碱、氯离子等腐蚀性介质侵蚀下的特殊场合；蝶阀密封面在启闭过程中还要经受摩擦、挤压等的作用，这些原因导致蝶阀密封面要具有较好的耐磨和耐腐蚀性能. 激光熔覆技术是一种新的材料表面改性技术，通过利用高能密度的激光束使熔覆材料与基材产生冶金结合而在基材表面形成熔覆层[1-2]. 在蝶阀密封面激光熔覆镍基或钴基合金粉末，是目前制造高参数蝶阀的主要方法之一，采用该技术获得的熔覆层组织致密，熔覆层厚度、成分和稀释率可控性好，具有较好的耐磨性、耐腐蚀、抗氧化、热气蚀和冲蚀性能，基材热畸变形小，这是传统堆焊方法所无法比拟的[3-4]. Ni基自熔合金粉末具有耐腐蚀、激光熔覆性、抗氧化性、耐磨损等性能，常用于冶金、矿业、化工等需要耐腐蚀、耐磨、抗氧化的领域.在相同合金粉末的条件下，熔覆层性能的好坏由激光熔覆工艺参数来决定. 文中通过调控激光功率对碟阀材料2205双相不锈钢熔覆Ni基合金粉末熔覆层稀释率、组织成分、耐腐蚀性能及硬度的影响进行研究.
1 实 验
激光熔覆所用基体材料为2205双相不锈钢，试样尺寸为100 mm× 60 mm×10 mm.熔覆粉末是Ni基合金，颗粒为0.1~0.05 mm，其实测成分见表 1.
表 1 基体材料和熔覆材料的化学成分/(量分数,%)Table 1. Chemical composition of substrate and cladding material /(mass fraction,%)合金类别 C Cr Si Mo Mn B S N Ni Fe P 2205 ≤0.03 22~23 ≤1.0 3.0~3.5 ≤2.0 / ≤0.02 ≤0.02 0.14~
0.204.5~6.5 余量 ≤0.03 Ni60 0.8 16 4 / ≤0.10 3.2 / / 余量 ≤15 / 注:"/"表示无数据. 实验所用设备由DD-STACK-4000-9XX-1000型半导体激光3D打印系统和激光与粉末送粉同轴系统组成，氩气作为激光熔覆过程中的保护气体，激光熔覆工艺参数为：激光输出功率分别为2.7 kW、2.9 kW、3.1 kW、3.3 kW、3.5 kW，搭接率为45 %，光斑直径3.0 mm，扫描速度640 mm/min，送粉量12 g/min，熔覆层厚度约为1 mm.
激光熔覆实验完成后，试样自然冷却；之后沿试样熔覆层横截面截取尺寸为10 mm×10 mm大小的试块，经预磨、精磨、抛光后制成金相试样，用王水（HNO3∶HCl=1∶3）腐蚀金相试样表面. 用LEICA DM2500M型金相图象分析仪测量熔覆层高度和基材溶化层深度，并计算稀释率；用阿美特克IM6E电化学综合测试仪测试金相试样表面耐腐蚀性能；使用附有能谱分析(EDS)MLA650F型场发射扫描电境(SEM)观察涂层截面微观组织形貌并做微区成分分析，测定Ni、Cr、Fe等元素的分布.
2 结果与分析
2.1 熔覆层稀释率的计算和微区成分分析
稀释率是指在激光熔覆过程中，由于熔化的基材合金成分混入熔覆层而引起熔覆层合金成分变化程度，其用基材合金在熔覆层所占的百分率表示[5-6]. 图 1为研究中稀释率的测量方法.名义稀释率η用式（1）表示：
$$\eta = \frac{h}{{h + H}} \times 100\% $$ (1) H为熔覆层的高度，h为基材熔深.稀释率η的大小直接影响熔覆层的组织与性能，因熔覆层成分的差异，导致熔覆层硬度成梯度变化，这就保证了从熔覆层到基体在熔覆过程时应力可以得到及时的释放，也在很大程度上降低了裂纹生成的可能.稀释率过大会增大熔覆层开裂倾向，降低熔覆层耐磨耐蚀的特殊性能；稀释率过小，熔覆层与基体结合力不足. 在保证熔覆层与基体有很好冶金结合的条件下，应尽量降低稀释率值，以降低裂纹、气孔的生成，保证熔覆层的质量.
不同激光功率下测得熔覆层数据值和由式（1）计算所得的稀释率如表 2所示.
表 2 不同功率下熔覆层的尺寸及稀释率Table 2. Size of laser cladded coating and dilution rate with differen laser powers试样编号 激光功率/kW 深度/μm 高度/μm 稀释率/% 1 2.7 68.2 876 7.2 2 2.9 92.9 1 071 8.0 3 3.1 102 1 058 8.8 4 3.3 144.7 861 14.4 5 3.5 190 937 16.9 由表 2可以看出，激光功率为2.7 kW时，熔覆层的稀释率最低，为7.2 %，随着激光功率的增加，熔覆层的稀释率与激光功率成正相关，当激光功率为3.5 kW时，稀释率最大，为16.9 %. 由表可2知在送粉速率Vf、扫描速度Vs及其它工艺参数一定的条件下，激光功率P增加，比能量E=P/DVs增加（D为光斑直径）. 单位面积输入的激光能量的增加造成了更好的基材熔化，稀释率随比能量的增加而增加，所以稀释率增加.
图 2所示为2.7 kW功率下激光熔覆后试样的SEM组织及能谱分析. 选试样横截面一区域进行区域扫描，所选区域位置（图 2左）以及区域扫描结果（图 2右）. SEM组织与能谱分析显示，原合金粉末中Ni元素（表 1）含量约为60 %，而图 2中显示Ni元素的质量分数为41.40 %，而同为此区域Fe元素的含量由之前的15 %增加到29.94 %，此时Cr元素的含量由之前的16 %增加到25.90 %. 此说明在激光熔化过程中元素发生了互扩散，Fe元素形成面心立方晶格的γ-Fe固溶体，Ni、Cr元素形成Ni-Cr元素固溶体，Cr与C、B结合形成大量的铬硼化合物、铬碳化合物等，它们与γ-Ni固溶体形成共晶化合物，弥散分布于枝晶间.
![]()
图 2 熔覆层组织及能谱分析(激光功率2.7 kW)Figure 2. Microstructure and EDS annlysis of cladding coating (laser power 2.7 kW)2.2 熔覆层耐腐蚀性能
利用电化学综合测试仪，在质量分数为3.5 %NaCl溶液中对不同激光功率下的试样熔覆层进行腐蚀测试，测试后从5组试样熔覆层的电极化曲线（如图 3所示）得到试验结果（见表 3），并通过表 3所示的熔覆层耐腐蚀性能参数对5组熔覆层的耐腐蚀性进行对比.
![]()
图 3 不同激光功率下熔覆层电极化曲线Figure 3. Potentiodynamic polarization curves of laser cladding coating with different laser powers表 3 不同激光功率下熔覆层耐腐蚀性能参数Table 3. Corrosion resistance parameters of laser cladding coating with different laser powers功率/kW Ecorr /mV βα/mV βC /mV Jcorr /(A·cm-2) 2.7 -0.460 142 54.67 141.09 3.470×10-5 2.9 -0.493 215 144.88 30.98 1.501×10-4 3.1 -0.290 922 53.01 153.43 2.436×10-4 3.3 -0.153 729 51.92 163.42 6.130×10-5 3.5 -0.159 999 54.74 140.60 6.138×10-4 由图 3和表 3所示结果观察对比发现，激光功率为2.7 kW、2.9 kW时，熔覆层的自腐蚀电位(Ecorr)均在-0.46 mV左右；激光功率为3.3 kW、3.5 kW时，熔覆层的自腐蚀电位（Ecorr）均在-0.15左右，数值变化很小，而电流密度(Jcorr)却与激光功率的增大呈正相关，都增加了一个数量级，当激光功率为2.7 kW和3.3 kW时，电流密度数量级相同，都是在10-5数量级，但是激光功率为2.7 kW时在数值上更小；此外它们之间的自腐蚀电位还有较大差异：激光功率为3.3 kW比2.7 kW高出0.3 mV左右，因为腐蚀电流是由材料的溶解所造成的，腐蚀电流越小，材料的耐腐蚀性能越好，所以激光功率为2.7 kW熔覆层的耐腐蚀性强于3.3 kW的. 当激光功率从2.7~3.1 kW，自腐蚀电位升高0.17 mV左右，电流密度在相同数量级下，从2.9 kW时的1.501×10-4 A·cm-2升高至3.1 kW时的2.436×10-4 A·cm-2，电流密度升高0.9 mV左右. 因此，可以得出激光功率为2.7 kW时，材料中的腐蚀电流最小，为3.47×10-5 A·cm-2，这表明该激光功率下的熔覆层的耐腐蚀性能较好.
根据电化学腐蚀和化学腐蚀原理以及材料晶粒度对金属耐腐蚀性能的影响[7-9]，激光功率参数的变化对熔覆层耐腐蚀性能的影响原因可解释为：在相同的激光扫描速度下，激光功率的增加必然导致激光功率密度的增加，激光功率密度对熔池熔体的对流强度有很大的影响，熔体对流强度的增加与功率密度的增加成正相关；在相同的外部条件下，激光功率越大，过冷度越大，在较大的过冷度条件下，熔覆层中的合金元素形成非自发晶核就会更容易，形核率提高，熔覆层显微组织更细小，这些都有利于成分的均匀. 显微组织细小，使得单位晶界上的杂质含量相对较低，组织成分均匀，降低了形成原电池的可能，从而降低熔覆层被电化学腐蚀的倾向. 再者，当晶粒尺寸减小时，熔覆层活性原子数目增加，熔覆层表面耐钝化能力增强，更易生成钝化膜[10]. 由前面的分析可知：随着激光功率的增加，稀释率也相对增加，基体中的元素在对流作用下更多的溶入熔覆层，这就相对地减少了熔覆层中具有抗腐蚀能力的Cr、Mo、N等元素，继而降低了熔覆层的耐腐蚀性能[11].
2.3 显微硬度
沿熔覆层截面测量其显微硬度分布，测试点由熔覆层顶部向基材移动且点与点之间距离保持为50 μm. 图 4所示为9.8 N载荷作用下熔覆层显微硬度测试值曲线. 从图 4显微硬度曲线可看出，熔覆层可分为3个梯度区：熔覆区(CZ)、结合区(BZ)和基材(SZ)[12-14]. 图中所示在激光功率在2.7~3.1 kW范围时熔覆层显微硬度为650~690 HV，结合区的显微硬度为450~500 HV，都明显高于基材270 HV左右的硬度，由此可看出，显微硬度沿熔覆层厚度方向呈较明显的三梯度分布，靠近熔覆层表面显微硬度明显高于结合区和基材硬度. 这与熔覆层急速加热和冷却有关. 在结合区，较高温度和快速冷却会造成热应力和熔化区中可能存在少量扩散进来的合金元素，还有部分淬火现象导致基材硬度的升高，造成结合区硬度值的变化，说明此处存在部分未释放的残余应力[15]. 在激光功率为3.3~3.5 kW时，熔覆层表面硬度和结合区的硬度相差较小，结合区的硬度高于基材的，说明Ni、Cr固溶于基体中，加之Cr与基体中的C易于形成化合物，使结合区的组织得以强化.从此也可以看出在激光功率较高时，对流强度也随之增加，对流搅拌作用在熔池的上部和底部均存在，这使得熔覆层表面和结合区的固溶体组成元素发生了优化分布[16-17]. 熔覆区显微硬度的变化主要是由熔覆层内部显微组织变化引起的，熔覆层的显微硬度约是基材的1.7~2.5倍.
3 结 论
1) 熔覆层的稀释率随激光功率的增大而增大，稀释率由2.7 kW时的7.2 %增大到3.5 kW时的16.9 %，稀释率的增大表明熔池中熔体对流强度的增加，熔覆层与基体之间的元素发生了更多的对流扩散，这也影响到熔覆层耐腐蚀性能.
2) 伴随激光功率的增大，稀释率也相对增加，基体中的元素在对流作用下更多的溶入熔覆层，这就相对地减少了熔覆层中具有抗腐蚀能力的Cr、Mo、N等元素，继而降低了熔覆层的耐腐蚀性能.
3) 激光熔覆Ni基合金粉末材料具有较高的硬度，激光功率在2.7~3.1 kW间时，硬度值的分布特征明显，在熔覆层与基体之间有很窄的硬度梯度过渡区域-结合区，该结合区硬度约为基体硬度的1.7倍. 在3.3~3.5 kW时硬度波动较大，无明显的梯度变化，其熔覆层硬度约为基体硬度的2.5倍.
-

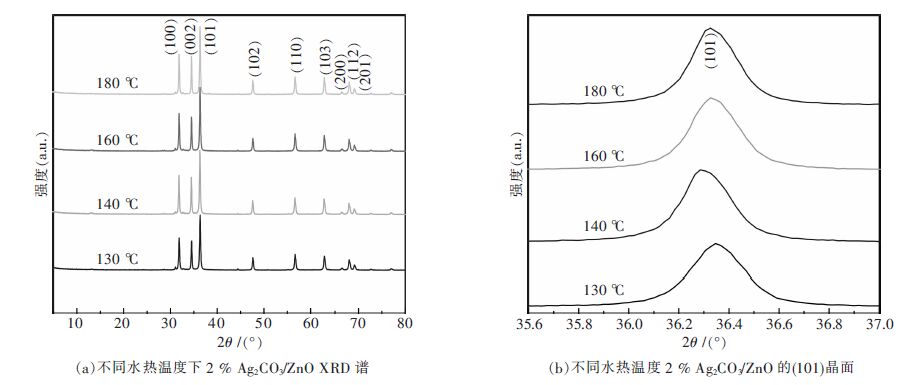

表 1 不同样品的平均晶粒尺寸
样品 水热温度 /℃ 晶粒尺寸 /nm 2%Ag2CO3/ZnO 130 35.06 2%Ag2CO3/ZnO 140 37.92 2%Ag2CO3/ZnO 160 38.30 2%Ag2CO3/ZnO 180 40.43
下载: 导出CSV
表 2 不同样品光催化降解甲基橙一级速率常数
样品 水热温度（℃） k/h-1 R2 ZnO 150 0.23469 0.99169 1%Ag2CO3/ZnO 150 0.26809 0.99752 2%Ag2CO3/ZnO 150 0.32614 0.99512 4%Ag2CO3/ZnO 150 0.22847 0.99932 8%Ag2CO3/ZnO 150 0.29153 0.99621 2%Ag2CO3/ZnO 130 0.31107 0.99572 2%Ag2CO3/ZnO 140 0.38169 0.98692 2%Ag2CO3/ZnO 160 0.28754 0.99595 2%Ag2CO3/ZnO 180 0.31963 0.9931 2%Ag2CO3/ZnO 210 0.31373 0.99114
下载: 导出CSV
表 3 ZnO 和 Ag2CO3 的绝对电负性､禁带宽度､导带及价带能带位置
半导体 X/eV Eg/eV EVB/eV ECB/eV ZnO 5.79 3.20 2.89 0.31 Ag2CO3 6.023 2.30 2.673 0.373
下载: 导出CSV
-
[1] 余长林,陈建钗,操芳芳,等.Pt/BiOCl纳米片的制备､表征及其光催化性能[J].催化学报,2013,34(2):385-390. [2] Yu C L, Wei L F, Li X, et al. Synthesis and characterization of Ag/TiO2-B nanosquares with high photocatalytic activity under visible light irradiation[J].Mater. Sci. Eng.,B,2013,178(6):344-348. doi: 10.1016/j.mseb.2013.01.015
[3] 魏龙福,余长林.石墨烯/半导体复合光催化剂的研究进展[J].有色金属科学与工程,2013,4(3):34-39. http://ysjskx.paperopen.com/oa/DArticle.aspx?type=view&id=201303007 [4] 余家国,熊建锋,程 蓓.高活性二氧化钛光催化剂的低温水热合成[J].催化学报,2005,26(9):745-749. http://www.cnki.com.cn/Article/CJFDTOTAL-CHUA200509005.htm [5] Yu C L, Yu J C, Fan C F, et al. Synthesis and characterization of Pt/BiOI nano-plate catalyst with enhanced activity under visible light irradiation[J]. Mater. Sci. Eng., B,2010,166(3):213-219. doi: 10.1016/j.mseb.2009.11.029
[6] 李鑫,余长林,樊启哲,等.溶剂热制备球状 ZnS 纳米光催化剂及其光催化性能[J].有色金属科学与工 程,2012,3(3):21-26. http://ysjskx.paperopen.com/oa/DArticle.aspx?type=view&id=201203005 [7] Yu C L, Yu J C, Chan M. Sonochemical fabrication of fluorinated mesoporous titanium dioxide microspheres[J]. J. Solid State Chem,2009,182(5):1061-1069. doi: 10.1016/j.jssc.2009.01.033
[8] 余长林,操芳芳,李鑫,等.纳米 BiOI 的稳定性､结构及光催化性能研究[J].有色金属科学与工 程,2011,2(4):86-91. http://ysjskx.paperopen.com/oa/DArticle.aspx?type=view&id=20110420 [9] 余长林,杨凯.异质结构的复合光催化材料的研究新进展[J].有色金属科学与工程,2010,1(2):16-21. [10] 余长林,杨凯,余济美,等.稀土Ce掺杂对ZnO结构和光催化性能的影响[J].物理化学学 报,2011,27(2):505-512. http://www.cnki.com.cn/Article/CJFDTOTAL-WLHX201102041.htm [11] 吴德智,范希梅,代佳,等.硫化亚铜/四针状氧化锌晶须纳米复合材料的制备及其光催化性能[J].催化学 报,2012,33(5):802-807. http://www.cnki.com.cn/Article/CJFDTOTAL-CHUA201205011.htm [12] 杨凯.掺杂/异质型ZnO光催化剂的制备及其光催化性能的研究[D].赣州:江西理工大学,2011. [13] 余长林;杨凯;舒庆,等.WO3/ZnO复合光催化剂的制备及其光催化性能[J]催化学报2011,32(4):555-565. http://www.cnki.com.cn/Article/CJFDTOTAL-CHUA201104008.htm [14] Jing L Q, Wall D J, Wang B Q, et al. Effects of noble metal modification on surface oxygen composition, charge separation and photocatalytic activity of ZnO nanoparticles[J].J.Mol.Catal.,A,2006,244(2):193-200.
[15] Zhang M L, An T C, Sheng G Y, et al. Preparation and photocatalytic properties of a nanometer ZnO-SnO2coupled oxide [J].Appl.Catal.,A,2004,260(2):215-222. doi: 10.1016/j.apcata.2003.10.025
[16] 余长林,杨凯, Yu J C,等.水热合成 Bi2WO6/ZnO 异质结型光催化剂及其光催化性能[J].无机材料学 报,2011,26(11):1157-1163. http://www.cnki.com.cn/Article/CJFDTOTAL-WGCL201111007.htm [17] Dai G P, Yu J G, Liu G. A New Approach for Photocorrosion Inhibition of Ag2CO3 Photocatalyst with Highly Visible-Light-Responsive Reactivity[J]. J. Phys. Chem.,C,2012,116:15519-15524.
[18] 余长林,温和瑞,相彬,等.不同晶体结构的 BiVO4 的制备及其可见光催化性能[J].江西理工大学学 报,2009,30(4):9-12. http://www.cnki.com.cn/Article/CJFDTOTAL-NFYX200904006.htm [19] 余长林,操芳芳,舒庆,等.Ag/BiOX (X=Cl, Br, I)复合光催化剂的制备､表征及其光催化性能[J].物理化学 学报,2012,28(3):647-653. [20] 周晚琴,余长林,樊启哲,等.超声波制备介孔结构的氮掺杂 TiO2 纳米晶及其可见光催化性能[J].催化学 报,2013,34(6):1250-1255. http://www.cnki.com.cn/Article/CJFDTOTAL-CHUA201306030.htm [21] 余长林,杨凯,吴琼,等.Zr–Al共掺对ZnO光催化剂结构和催化性能的影响[J].硅酸盐学 报,2012,40(3):396-401. http://www.cnki.com.cn/Article/CJFDTOTAL-GXYB201203016.htm [22] 舒火明,谢吉民,许晖,等. ZnO/AgNbO3光催化剂的表征及活性研究[J].无机材料学 报,2010,25(9):935-941. [23] 席靖宇,王志飞,王卫平,等.Cu-Ni/Zn 催化剂甲醇裂解机理原位 XPS 研究[J].物理化学学报,2002, 11(1):82-86. http://www.cnki.com.cn/Article/CJFDTOTAL-WLHX200201018.htm [24] Zheng J, Jiang Z, Kuang Q, et al. Shape-controlled fabrication of porous ZnO architectures and their photocatalytic properties[J]. J. Solid State Chem.,2009,182(1):115-121. doi: 10.1016/j.jssc.2008.10.009
[25] Jason F, Weaver G, Hoflund B. Surface characterization study of the thermal decomposition of AgO[J].J.Phys. Chem.,1994,98(34):8519-8524. doi: 10.1021/j100085a035
[26] 高 濂,郑珊,张青红.纳米氧化钛光催化材料及应用[M].北京:化学工业出版社,2002. [27] 余长林,操芳芳,舒庆,等.Ag/BiOX(X=Cl,Br,I)复合光催化剂的制备､表征及其光催化性能[J].物理化学 学报,2012,28(3):647-653. [28] 李彦菊.电负性与半导体材料带隙研究[D].大连:大连理工大学,2011. -
