碳纤维表面镀镍工艺研究

杨斌, 刘敬萱, 齐亮, 肖翔鹏, 汪航

杨斌, 刘敬萱, 齐亮, 肖翔鹏, 汪航. 碳纤维表面镀镍工艺研究[J]. 有色金属科学与工程, 2016, 7(5): 49-54. DOI: 10.13264/j.cnki.ysjikx.2016.05.009
引用本文: 杨斌, 刘敬萱, 齐亮, 肖翔鹏, 汪航. 碳纤维表面镀镍工艺研究[J]. 有色金属科学与工程, 2016, 7(5): 49-54. DOI: 10.13264/j.cnki.ysjikx.2016.05.009
YANG Bin, LIU Jingxuan, QI Liang, XIAO Xiangpeng, WANG Hang. Study on nickel plating on surface of carbon fiber[J]. Nonferrous Metals Science and Engineering, 2016, 7(5): 49-54. DOI: 10.13264/j.cnki.ysjikx.2016.05.009
Citation: YANG Bin, LIU Jingxuan, QI Liang, XIAO Xiangpeng, WANG Hang. Study on nickel plating on surface of carbon fiber[J]. Nonferrous Metals Science and Engineering, 2016, 7(5): 49-54. DOI: 10.13264/j.cnki.ysjikx.2016.05.009

碳纤维表面镀镍工艺研究

基金项目:

江西省委组织部赣鄱555领军人才基金 2012215

江西省教育厅青年项目 GJJ14447

详细信息
    通讯作者:

    杨斌(1965-),男,教授,博士生导师,主要从事新材料加工与设计,Email:yangbin65@126.com

  • 中图分类号: TQ153.12

Study on nickel plating on surface of carbon fiber

  • 摘要: 为优化碳纤维表面电镀镍的工艺条件,采用电镀法在碳纤维表面沉积一层纯镍层,通过正交试验法研究了不同工艺参数下碳纤维增重率的变化,探讨了电流密度、电镀时间和镀液温度对镀层表面形貌和厚度的影响;并用冷热循环法测试不同厚度镀层与碳纤维之间的结合力。研究结果表明,采用电流密度0.56 A/dm2,电镀时间6 min,温度50 ℃时制备的镍镀层表面光洁、均匀致密,是较为理想的镀层。
    Abstract: To optimize the technological conditions of nickel plating on carbon fiber surface, after electroplating nickel on carbon fiber surface, the weight gain rate of carbon fiber in different parameters were studied by orthogonal experiment, the effect of current density, plating time and temperature on the morphology and thickness of the coating were studied; and the adhesion between different thickness of coating and carbon fiber were tested. The results show that the surface of the nickel coating is smooth and uniform by the method of Current density of 0.56 A/dm2 and plating time of 6 min at 50℃ is the ideal for the coating.
  • 80年代以来, 随着制造Ni/MH电池关键技术的逐步解决, 以日本、美国、德国等为代表的几个工业发达的国家竞相开展Ni/MH电池的实用化研究和产业化开发, 短短几年内就已使产品商品化, 实现了Ni/MH电池的产业化, 而Ni/MH电池的生产又需要大量的混合稀土金属, 同时对混合稀土金属的质量要求也不断提高。

    我国早在70年代就已形成了规模化的混合稀土金属生产线, 其主导工艺为氯化物体系熔盐电解法, 这种工艺虽有成本较低的特点, 但也存在对环境污染严重、产品中非稀土杂质含量高的明显缺点, 这种工艺生产的混合稀土金属主要是在钢铁行业中作为添加剂使用, 如应用于Ni/MH电池生产, 则必须改进生产工艺, 提高产品质量。因此有必要对电解氧化物制取混合稀土金属工艺进行研究, 以降低非稀土杂质含量, 提高产品质量, 满足Ni/MH电池生产需要, 这对于开拓稀土资源的应用领域, 振兴稀土工业都具有积极的意义。

    采用氟化物体系电解氧化物制取混合稀土金属, 由于是多元素共电积过程, 在电积过程中各元素的行为如何, 这是混合稀土金属制取工艺中需要着重考察的问题, 同时还要通过试验确定合理的工艺条件, 以保证产出金属的质量, 满足Ni/MH电池生产的需要。

    由赣加稀土公司生产, 其组成为:50%La2O3、1.72%CeO2、10.13%Pr6O11、38.15%Nd2O3、0.011% Fe2O3、0.015%Al2O3、0.008%SiO2

    由混合稀土氧化物经盐酸分解, 加入氢氟酸沉淀后, 水洗、烘干制得, 试验过程中同时采用单一氟化镧、氟化钕调整氟化物组成。

    GDA-1500A/0~12V硅整流器, 上海中华造船配件厂生产。

    敞口式电解槽, 自行设计制作。试验装置如图 1所示。

    图  1  试验装置
    1.钨阴极; 2.钼钳埚; 3.石墨阴极; 4.电解质; 5.刚玉垫圈; 6.石墨槽; 7.耐火保温材料

    试验采用的工艺流程如图 2所示。

    图  2  制取混合稀土金属工艺流程

    高温下, 氧化稀土溶解于REF3-LiF熔体中, 氧化稀土在熔体中的溶解度一般为2%~5%[2], 溶解的氧化物随着发生电离:

    在直流电作用下, 稀土阳离子和氧阴离子分别向阴极、阳极方向迁移, 稀土阳离子在阴极上进行放电反应:

    氧阴离子在阳极上进行放电反应:

    总反应式为:

    (1) 试验工艺条件:REF3:LiF =100:15, 阴极电流密度10~13A/cm2, 电解温度1000~1060 ℃。

    (2) 将配制好的氟化稀土、氟化锂加入电解槽中, 用交流低压电进行升温, 待溶盐全部熔解时, 放入石墨阳极、钼钳埚、阴极, 加入氧化物, 送直流电进行电解, 控制一定的电流强度, 均匀地连续加入氧化物, 待电解至规定时间后, 出炉浇铸金属, 同时取该炉熔盐样和金属样进行分析。

    在试验过程中, 通过对金属和相应的熔盐组成进行分析, 分析结果见表 1

    表  1  金属及熔盐组成分析结果 %
    下载: 导出CSV
    | 显示表格

    表 1可以看出, 金属组成与熔盐组成在前120炉中都是不断变化的, 金属中La含量低于氧化物中La含量, 金属中Pr、Nd含量则高于氧化物中Pr、Nd含量, 同时随着电解时间的增加, 金属中La含量逐渐升高, Pr、Nd的变化则正好相反。

    以上现象表明:电解析出的金属组成不仅与加入的氧化物组成有关, 同时与氟化物组成有关; 选择与氧化物组成适应的电解质组成, 可产生组成稳定的混合稀土金属。

    表 2所列的La、Ce、Pr、Nd氧化物和氟化物的理论分解电压可知[1]:Ce3+最容易放电析出, La3+次之, 随后是Pr3+, 最难放电的是Nd3+。La3+和Nd3+的理论分解电压相差0.050~0.1V, La3+应优于Pr3+、Nd3+电解析出, La3+浓度很低时, 才析出Pr、Nd, 也就是说稀土氧化物在配分相同的熔盐中电解时, 金属中La的比例应比氧化物中的比例偏高, Pr、Nd偏低, 氧化物中Ce的比例低于金属中的比例。试验结果表明除Ce符合上述解释外, La、Pr、Nd的行为恰好与之相反。

    表  2  氧化物与氟化物1000 ℃时理论分解电压 V
    下载: 导出CSV
    | 显示表格

    熔盐为稀土氧化物、氟化物共存体系, 它们的稳定性决定了共存在状态。根据稀土氧化物、稀土氟化物于1 000℃左右的标准生成自由能数据可知[2], 氟化物的稳定性较相应的氧化物高, 氧化物有朝氟化物转变的趋势, 同时计算出各反应的自由能, 见表 3所示。

    表  3  Gº1293和△Gº1373 的反应自由能 J
    下载: 导出CSV
    | 显示表格

    表 3可看出, 熔盐体系中, 与O2-结合的La3+可夺取Ce3+、Pr3+、Nd3+周边的F-交换, 结合成更稳定的氟镧络合物, Ce、Pr的氧络化物也可与钕的氧络合物发生交互反应生成为Ce、Pr氟络合物, 由于反应式(1)~(6)的存在, 参与电化学反应的La3+活度降低, Nd3+活度增大, Ce3+、Pr3+的活度也相应变化, 只是变化量较小。

    熔盐体系中氧化物的浓度很小, 此时其活度可由其浓度代替, 氟化物为主要组成成分, 氧化物加入后基本不影响熔盐性质, 平衡后有关氟化物的性质保持一定。平衡时:

    对于反应式(1)有:

    1020 ℃条件下:

    式中: a-平衡时相应物质的活度;

    x-平衡时相应物质的浓度;

    x-相应物质的起始浓度。

    同理可推断出其他氧化物浓度变化情况。

    表 3中的电化学反应式(1)~(6)以及电极电位与浓度的关系可知:氟化物体系中电解氧化物时, 稀土离子的放电难易发生变化, La3+的析出电位最负, 依次为Ce3+、Pr3+、Nd3+

    从以上分析和试验结果不难看出, 在以后的生产中, 只需一次性配制好熔盐, 就可以建立起熔盐、氧化物、金属间的动态平衡, 从而保证产出金属组成的稳定。对于组成为50% La2O3、1.72%CeO2的混合稀土氧化物进行电解, 其平衡熔盐组成为78.5% LaF3、1.4%CeF3、3.5% PrF3、16% NdF3、10.13%Pr6O11、38.15%Nd2O3

    在衡量金属质量高低的因素中, 含碳量是一个重要指标, 产出金属的含碳量高低不仅代表了工艺的水平高低, 而且还直接影响到产品的使用效果, 因此, 试验考察了电解温度对金属含碳量的影响。电解温度与金属含碳量关系如表 4所示。

    表  4  电解试验条件结果
    下载: 导出CSV
    | 显示表格

    表 4中可以看出, 随着电解电流的升高, 电解温度也不断上升, 当温度低于1 000 ℃时, 虽然金属含碳量较低, 但由于温度低, 熔盐粘度增大, 与金属的分离效果一般; 当电解温度达1 060℃时, 金属中含碳量明显上升, 因为在电解过程中, 由于阳极和槽体均为石墨材料, 在高温和通电的情况下, 必然有大量的碳粒脱落, 在熔盐中呈分散状存在。随着电解温度的升高:稀土金属和碳在熔盐中的溶解度增大, 碳和稀土金属反应形成碳化物的速度加快, 导致金属中碳含量的升高; 熔盐的粘度减小, 流动性加强, 熔盐中碳与析出金属的接触速度加快, 利于碳朝金属熔体的渗入, RExCy的形成速度也增大, 量增多, 金属中碳含量上升。

    因此, 要控制金属中含碳量小于0.05%, 而且要求金属表面光洁度好, 最佳电解温度应控制在1 000~1 040℃。

    (1) 以氟化物体系电解氧化物制取混合稀土金属, 在熔盐组成与氧化物组成一致的情况下, 得不到组成相同的混合稀土金属。在配制特定组成的熔盐, 能够稳定生产成分一致的混合稀土金属。

    (2) 电解温度是控制金属中含碳量高低的重要工艺参数, 电解温度控制在1 000~1 040℃时, 能正常生产碳含量低于0.05%的混合稀土金属。

    (3) 在混合稀土氧化物的电解过程中, 由于稀土离子与氧离子、氟离子形成络离子, 而络离子稳定性存在差异, 使得络离子间存在重新分配, 从而使各稀土离子的放电难易发生变化, La3+的析出电位最负, 依次为Pr3+、Nd3+、Ce3+

  • 图  1   镀层厚度与镀液温度的关系曲线

    Fig  1.   Relationship between thickness of coating and temperature

    图  2   温度对碳纤维形貌的影响

    Fig  2.   Effect of temperature on morphology of carbon fiber

    图  3   电流密度对碳纤维形貌的影响

    Fig  3.   Effect of current density on morphology of carbon fiber

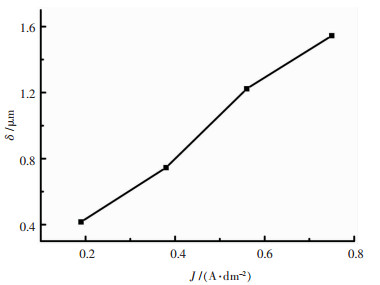

    图  4   镀层厚度与电流密度的关系曲线

    Fig  4.   Relationship between thickness of coating and current density

    图  5   电镀时间对碳纤维形貌的影响

    Fig  5.   Effect of plating time on morphology of carbon fiber

    图  6   镀层厚度与电镀时间的关系曲线

    Fig  6.   Relationship between the thickness of the coating and the plating time

    图  7   碳纤维镍镀层表面EDS图

    Fig  7.   EDS images of electroplating nickel coating carbon fiber surface

    表  1   碳纤维电镀正交实验设计表

    Table  1   Carbon fiber plating orthogonal design table

    实验
    编号
    因素A
    NiSO4·6H2O/(g·L-1)
    因素B
    H3BO3/(g·L-1)
    因素C
    电流密度/(A·dm-2)
    因素D
    时间/(min)
    1 200 20 0.19 2
    2 200 30 0.38 4
    3 200 40 0.56 6
    4 250 20 0.38 6
    5 250 30 0.56 2
    6 250 40 0.19 4
    7 300 20 0.56 4
    8 300 30 0.19 6
    9 300 40 0.38 2
    下载: 导出CSV

    表  2   电镀镍正交实验结果分析表

    Table  2   Orthogonal experiment data analysis ofelectro-nickel plating

    实验号 因素A
    NiSO4·6H2O/(g·L-1)
    因素B
    H3BO3/(g·L-1)
    因素C
    电流密度/(A·dm-2)
    因素D
    时间/(min)
    增重率/%
    1 200 20 0.19 2 20.46
    2 200 30 0.38 4 71.01
    3 200 40 0.56 6 205.97
    4 250 20 0.38 6 140.29
    5 250 30 0.56 2 62.03
    6 250 40 0.19 4 44.47
    7 300 20 0.56 4 111.01
    8 300 30 0.19 6 63.44
    9 300 40 0.38 2 45.65
    297.44 271.76 128.37 128.14
    264.79 196.48 256.95 226.49
    220.10 296.09 379.01 409.70
    K1 99.147 90.587 42.790 42.713
    K2 88.263 65.493 85.650 75.497
    K3 73.367 98.697 126.337 136.567
    极差R 77.34 99.61 250.64 281.56
    因素主次 D>C>B>A
    优方案 A1B3C3D3
    下载: 导出CSV
  • [1]

    LIU L, LI W, TANG Y, et al. Friction and wear properties of short carbon fiber reinforced aluminum matrix composites[J]. Wear, 2009, 266(7/8): 733-738. doi: 10.1016/j.wear.2008.08.009

    [2]

    VICKERS P E, WATTS J F, PERRUCHOT C, et al. The surface chemistry and acid-base properties of a PAN-based carbon fibre[J]. Carbon, 2000, 38: 675-689. doi: 10.1016/S0008-6223(99)00137-2

    [3]

    RICHARD P, PRASSE T, CAVAILLE J Y, et al. Reinforcement of rubbery epoxy by carbon nanofibres[J]. Materials Science and Engineering: A, 2003, 352(1/2): 344-348. doi: 10.1016/S0921-5093(02)00895-X

    [4]

    ALLAOUI A, BAI S, BAI J B, et al. Mechanical and electrical properties of a MWNT/epoxy composite[J]. Composites Science and Technology, 2002, 62(15): 1993-1998. doi: 10.1016/S0266-3538(02)00129-X

    [5]

    MOLITOR P, BARRON V, YOUNG T. Surface treatment of titanium for adhesive bonding to polymer composites: a review[J]. International Journal of Adhesion and Adhesives, 2001, 21(2): 129-136. doi: 10.1016/S0143-7496(00)00044-0

    [6] 叶伟, 徐刘碗, 严仁杰, 等.碳纤维金属化镀镍的研究进展[J].科技视界, 2015(13):8-10. http://www.cnki.com.cn/Article/CJFDTOTAL-KJSJ201513004.htm
    [7] 吕晓轩, 吕春祥, 杨禹, 等.碳纤维表面电镀镍研究[J].化工新型材料. 2011(8): 89-91. http://www.cnki.com.cn/Article/CJFDTOTAL-HGXC201108030.htm
    [8] 韩笑, 周玉玺, 王增加, 等.电镀时间对碳纤维表面连续电镀镍的影响[J].电镀与涂饰, 2014(9):363-365. http://www.cnki.com.cn/Article/CJFDTOTAL-DDTL201409001.htm
    [9] 万里鹰, 尧章福.碳纤维表面连续电镀镍的研究[J].南昌航空大学学报(自然科学版), 2015(2):57-61. http://www.cnki.com.cn/Article/CJFDTOTAL-NCHK201502010.htm
    [10]

    TIWARI S, BIJWE J. Surface treatment of carbon fibers - a review[J]. Procedia Technology, 2014, 14: 505-512. doi: 10.1016/j.protcy.2014.08.064

    [11] 曾华梁等编.电镀工艺手册[M].北京:机械工业出版社, 2002:176-190.
    [12] 叶根.碳纤维表面复合镀镍改性处理研究[D].西安:西安理工大学, 2011:11-12. http://www.cnki.com.cn/Article/CJFDTOTAL-SJGY201114025.htm
    [13] 伍学高. 塑料电镀技术[M]. 成都: 四川科学技术出版社, 1983:359-370.
    [14] 李赞, 方亮, 罗方清.铝合金Ni-Co-P合金电镀工艺优化[J].材料保护2009, 42(6):42-44. http://mall.cnki.net/magazine/Article/CLBH200906017.htm
    [15] 张宏祥, 王为.电镀工艺学[M].天津:天津科学技术出版社, 2002:20-39.
    [16]

    WATANABE TOHRU. Nano-plating : microstructure control theory of plated film and data base of plated film microstructure[M]. Beijing: Chemical Industry Press, 2006.
